Produktbeskrivning

Kanal 630-1400EC

KANAL är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL finns i två huvudutförande, med dörr på gavel och med dörr baktill. Utloppet går att flytta, se beskrivning i PDF-fil under fliken ritning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 8,0-6,4 A
Effekt 5 kW
Varvtal 1400 rpm
K-faktor inloppskona 106 l/s
Temperaturområde -20-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Bredd 1020 mm
Höjd 1020 mm
Längd 750 mm
Inloppskanal rund 630 mm
Utloppskanal, gejdanslutning 920x650 mm
Vikt 116 kg

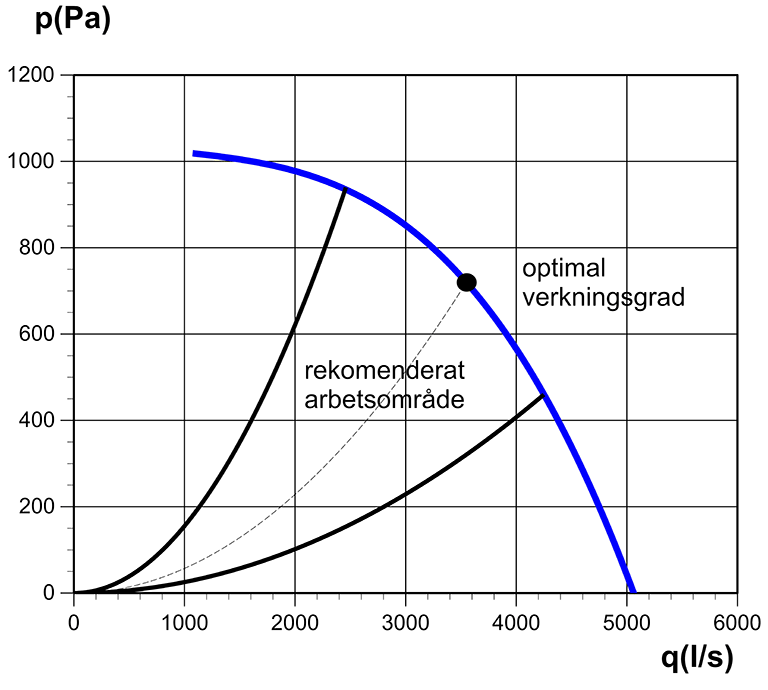

Diagram

Kanal 630-1400EC

Ritning

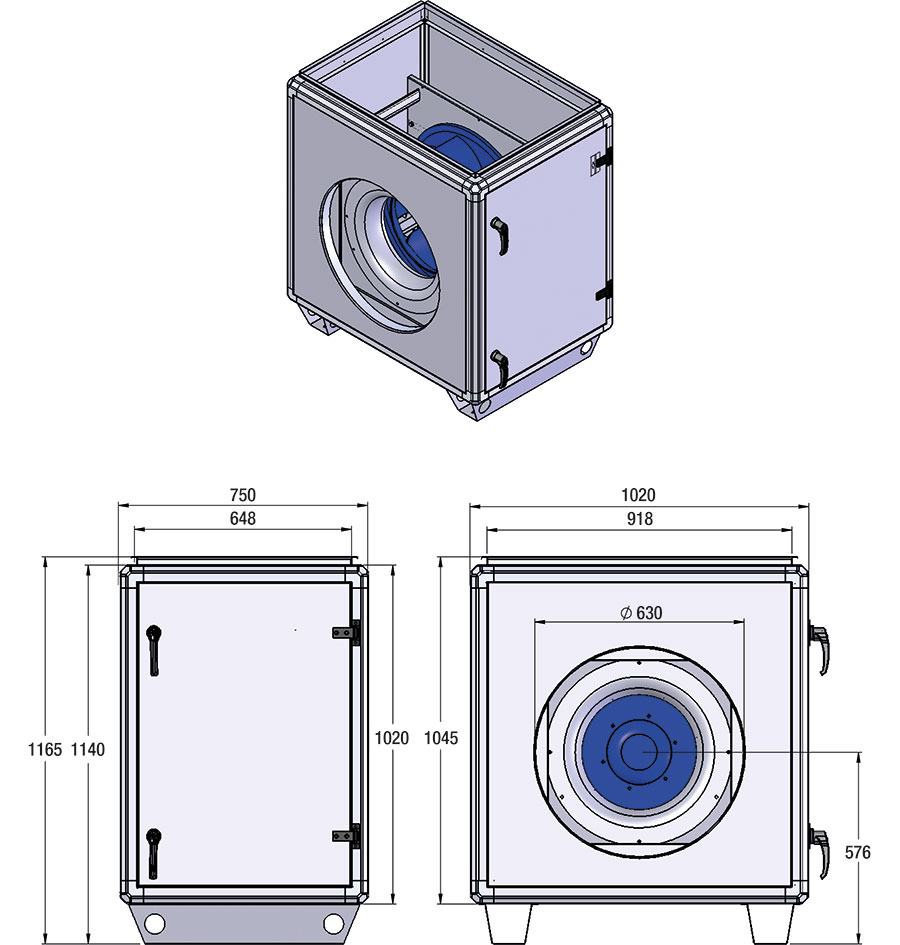

KANAL med dörren på gavel

Ritning Kanal 630-1400EC

KANAL med dörren baktill

Ritning Kanal 630-1400EC dukstos

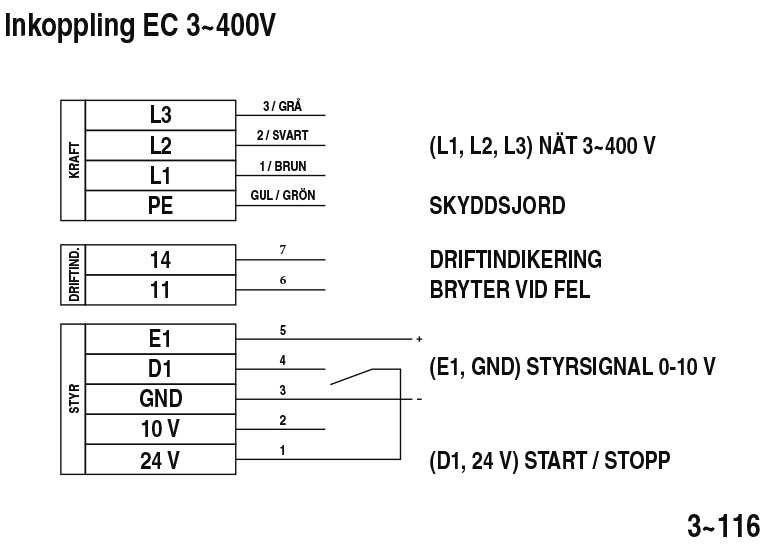

Kopplingsschema

Kopplingsschema
