Produktbeskrivning

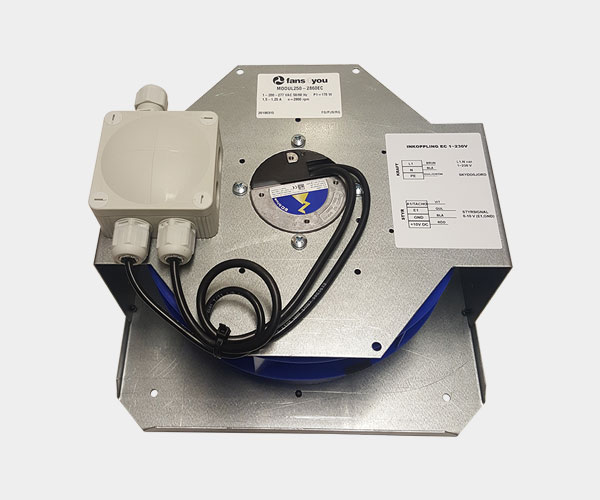

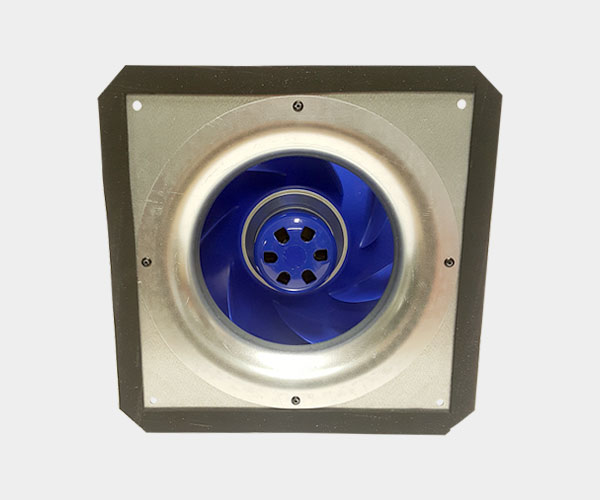

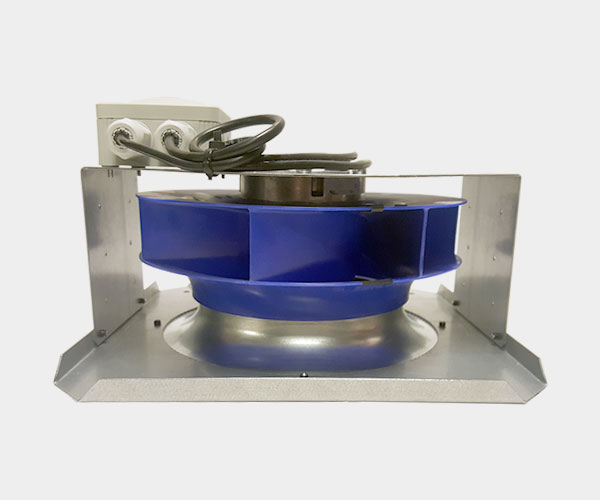

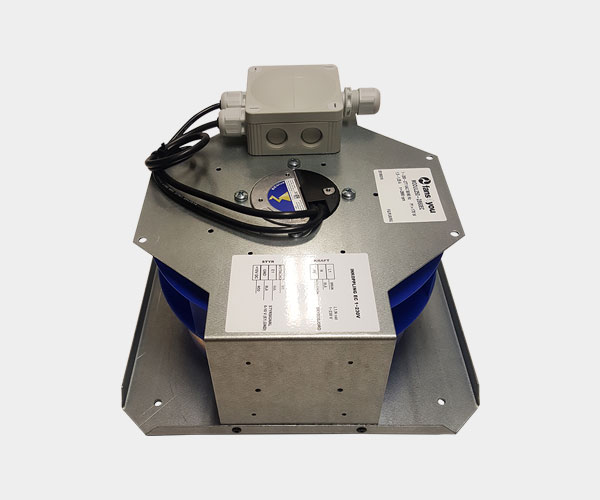

Modul 250-2860EC
MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.Specifikation
| Specifikation | |
| Spänning | 1~200-277 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 1,5-1,25 A |
| Effekt | 0,17 kW |
| Varvtal | 2860 rpm |
| Temperaturområde | -20-+60°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Komposit |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Vertikal/Horisontell axel |
| Total höjd | 128 mm |
| Höjd | 128 mm |
| Vikt | 3,5 kg |
| Inloppsplattans mått | 300x300 mm |

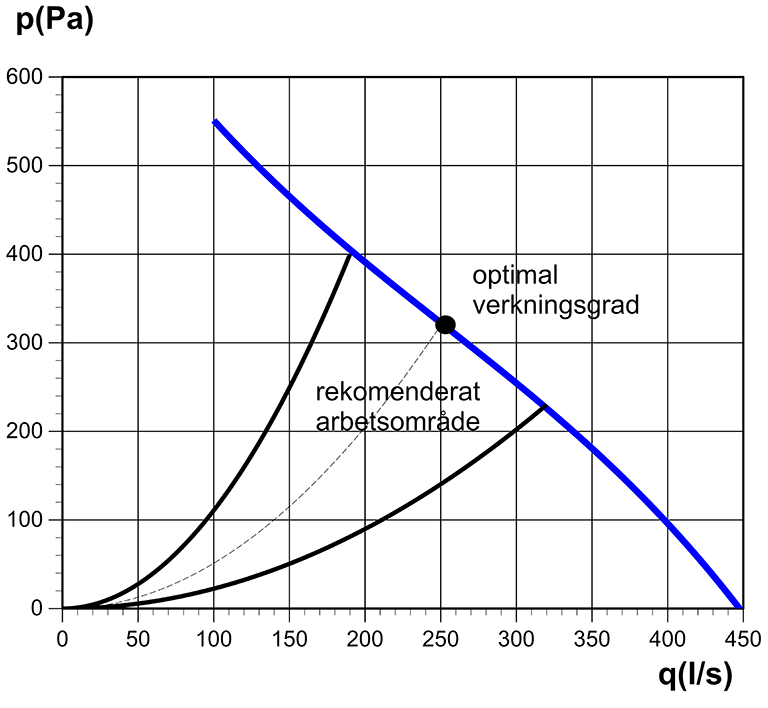

Diagram

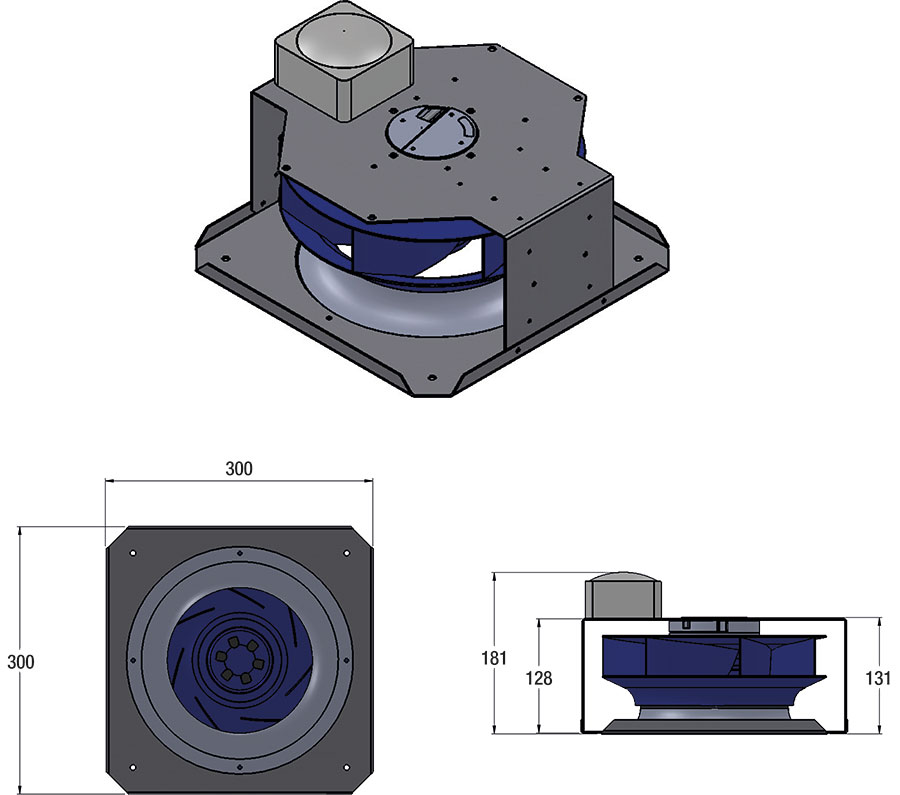

Ritning

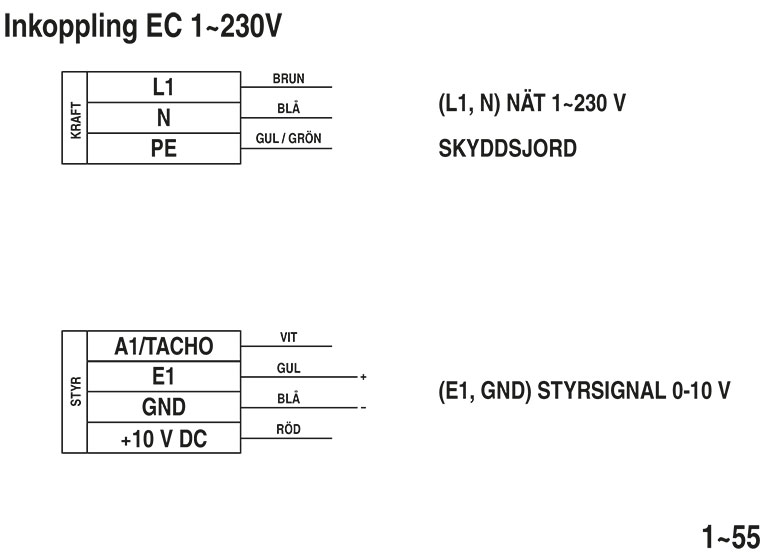

Kopplingsschema
