Produktbeskrivning

Modul 250-3080EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 2,5-1,8 A
Effekt 0,5 kW
Varvtal 3080 rpm
K-faktor inloppskona 16,7 l/s
Temperaturområde -20-+55°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal axel
Total höjd 271 mm
Höjd 271 mm
Vikt 11 kg
Inloppsplattans mått 380x380 mm

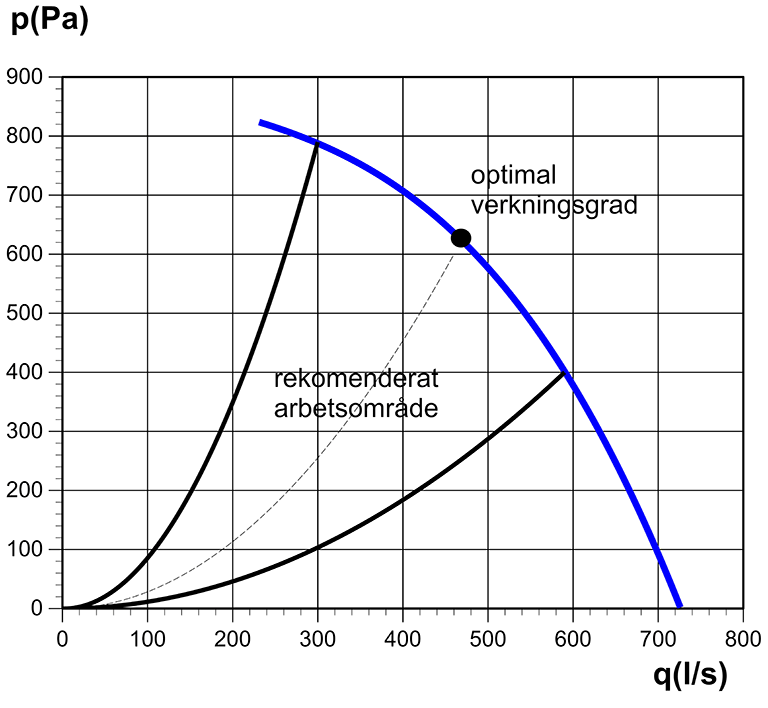

Diagram

Modul 250-3080EC

Ritning

Ritning Modul 250-3080EC

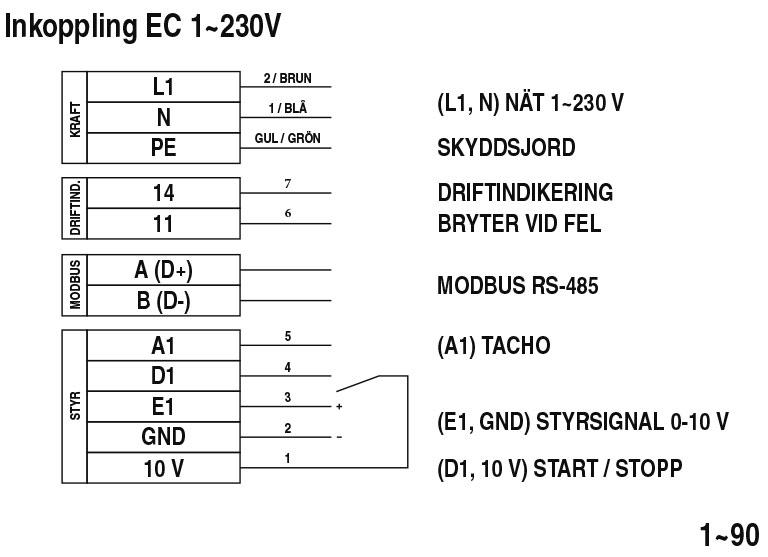

Kopplingsschema

Kopplingsschema
