Produktbeskrivning

Modul 310-2920EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 6,7-4,8 A
Effekt 1,35 kW
Varvtal 2920 rpm
K-faktor inloppskona 26,4 l/s
Temperaturområde -20-+45°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal axel
Total höjd 307 mm
Höjd 307 mm
Vikt 16 kg
Inloppsplattans mått 440x440 mm

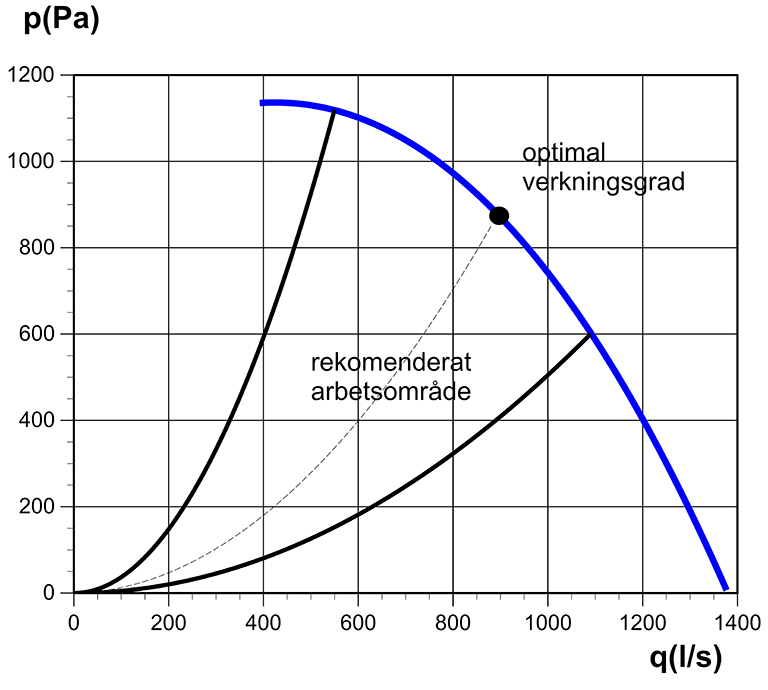

Diagram

Modul 310-2920EC

Ritning

Ritning Modul 310-2920EC

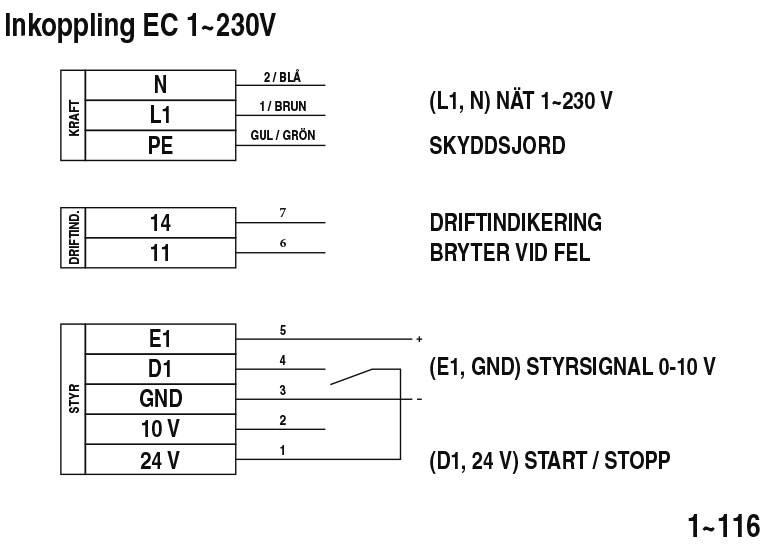

Kopplingsschema

Kopplingsschema
