Hitta rätt fläkt

Flöde l/s
Tryck: Pa
Typ

Produktbeskrivning

Modul 450-1220EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 3,3-2,4 A
Effekt 0,64 kW
Varvtal 1220 rpm
K-faktor inloppskona 61 l/s
Temperaturområde -20-+60°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal axel
Total höjd 340 mm
Höjd 340 mm
Vikt 19 kg
Inloppsplattans mått 560x560 mm

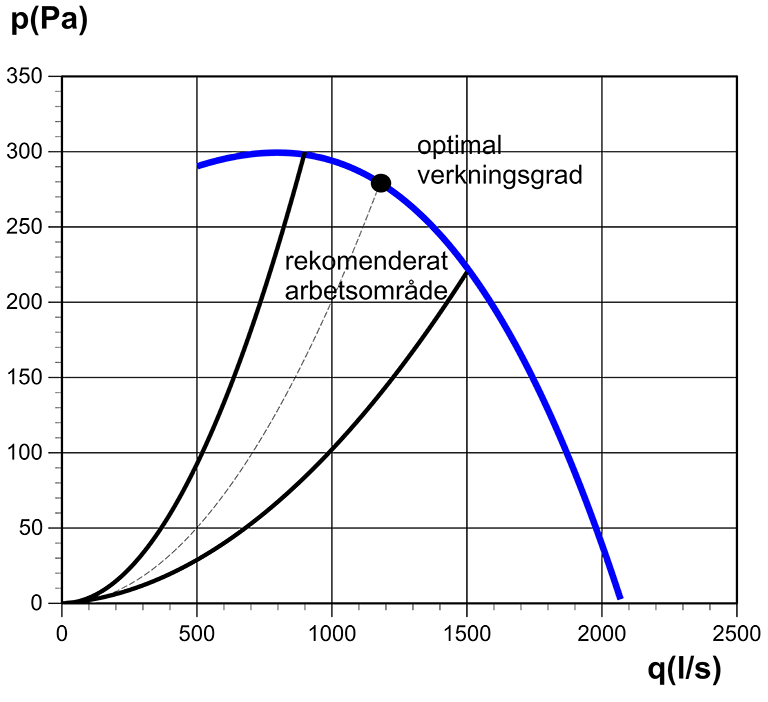

Diagram

Modul 450-1220EC

Ritning

Ritning Modul 450-1220EC

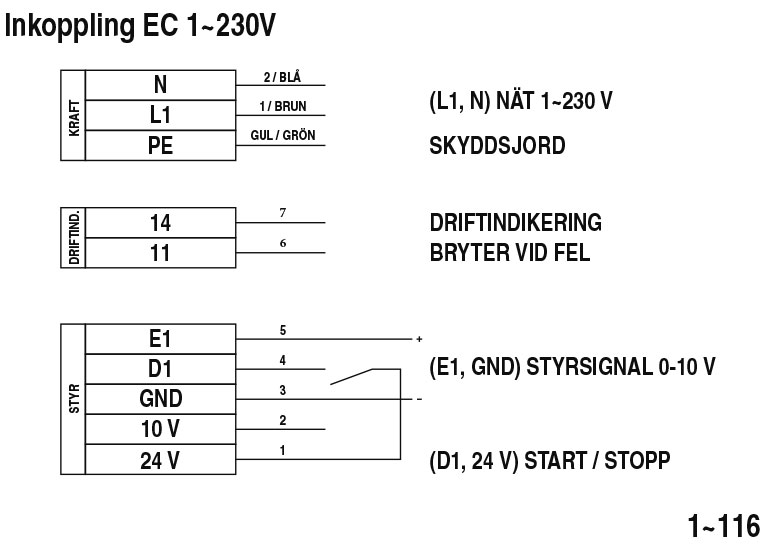

Kopplingsschema

Kopplingsschema
