Produktbeskrivning

Modul 450-2260EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 5,8-4,6 A
Effekt 3,6 kW
Varvtal 2260 rpm
K-faktor inloppskona 54,7 l/s
Temperaturområde -20-+55°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal axel
Total höjd 412 mm
Höjd 412 mm
Vikt 35 kg
Inloppsplattans mått 560x560 mm

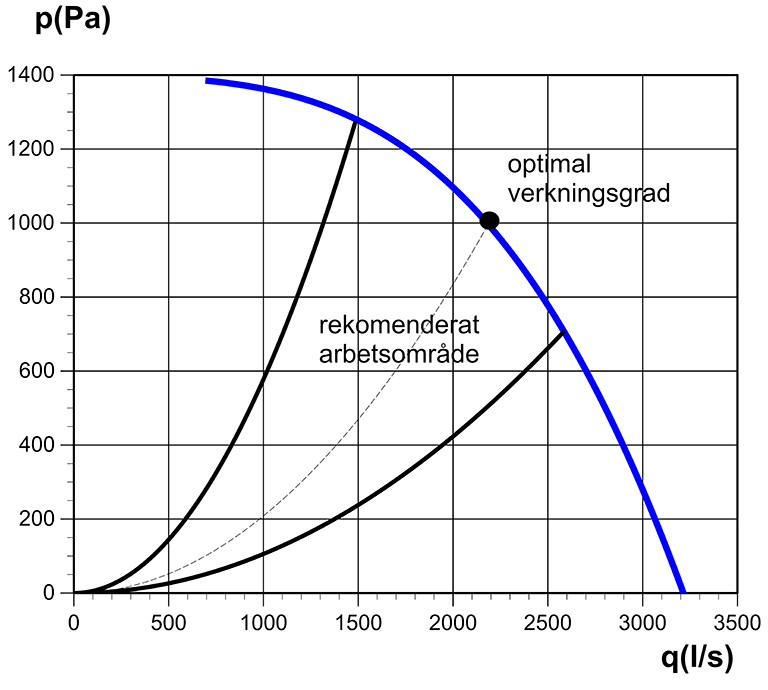

Diagram

Modul 450-2260EC

Ritning

Ritning Modul 450-2260EC

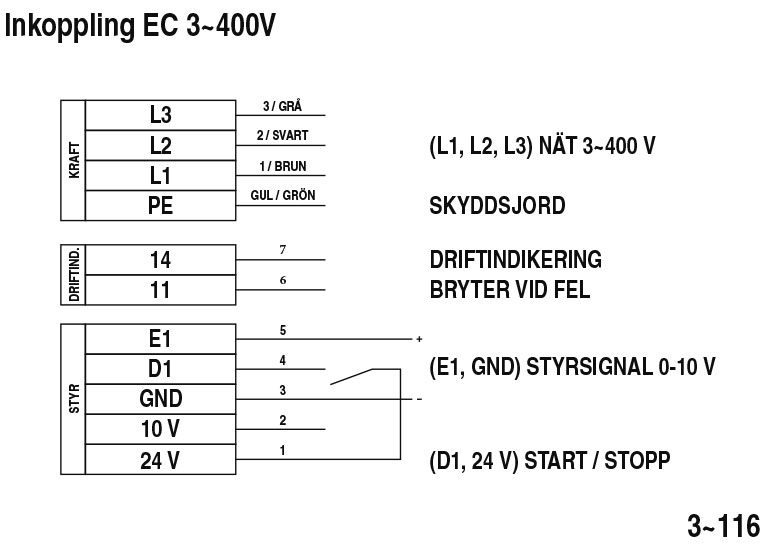

Kopplingsschema

Kopplingsschema
