Produktbeskrivning

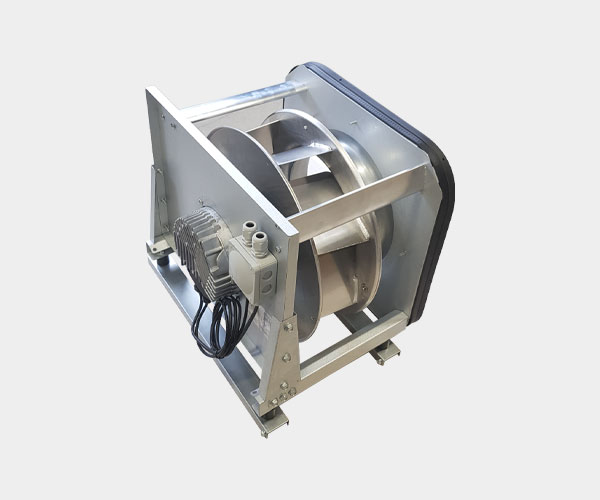

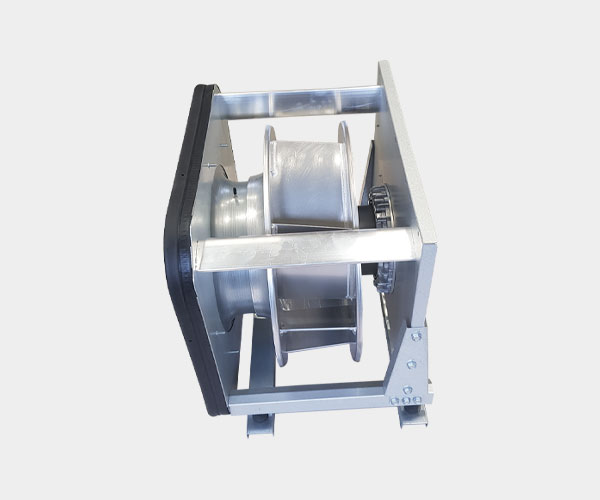

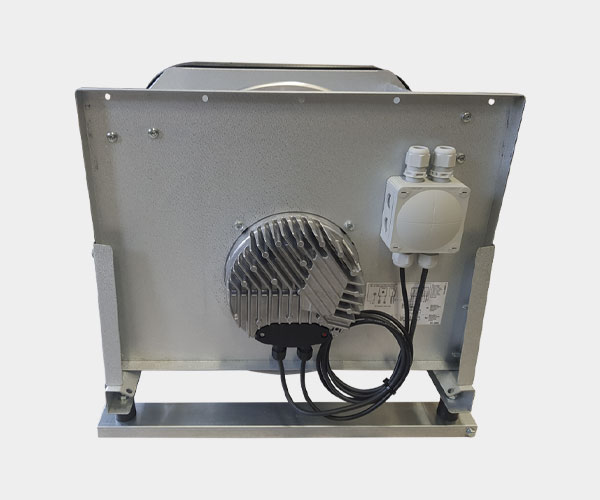

Kammar 400-1730EC

KAMMAR är avsedd för placering i ventilationsaggregats tryckkammare. KAMMAR är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens låga rektangulära frontplatta innebär att KAMMAR kan installeras i låga ventilationsaggregat. Stolparna bidrar till fläktens stabilitet och fungerar som handtag vid transport. KAMMAR levereras med tätlist på frontplattan som standard, rund dukstos finns som tillbehör. Dukstosens design gör att KAMMAR är utdragbar för service även med dukstosen. I leveransen ingår tryckuttag (-) och (+) inklusive dekaler, 3m silikonslang för tryckuttagen, övertrycksdekal samt luftflödesdiagram. Förutom dukstosen finns även ett 3m kablage för snabb igångkörning och skiljevägg FLEXI som tillbehör.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 5,1 A
Effekt 1,15 kW
Varvtal 1730 rpm
K-faktor inloppskona 48,8 l/s
Temperaturområde -25-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Aluminium
Material - stativ Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Minsta installationshöjd med dukstos 507 mm
Minsta installationshöjd med tätningslist 487 mm
Vikt 20 kg

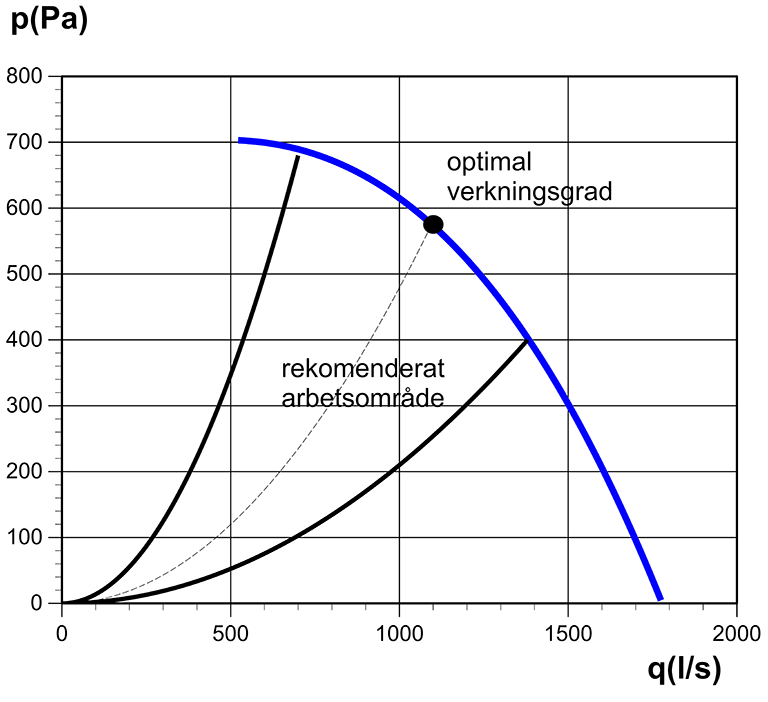

Diagram

Kammar 400-1730EC

Ritning

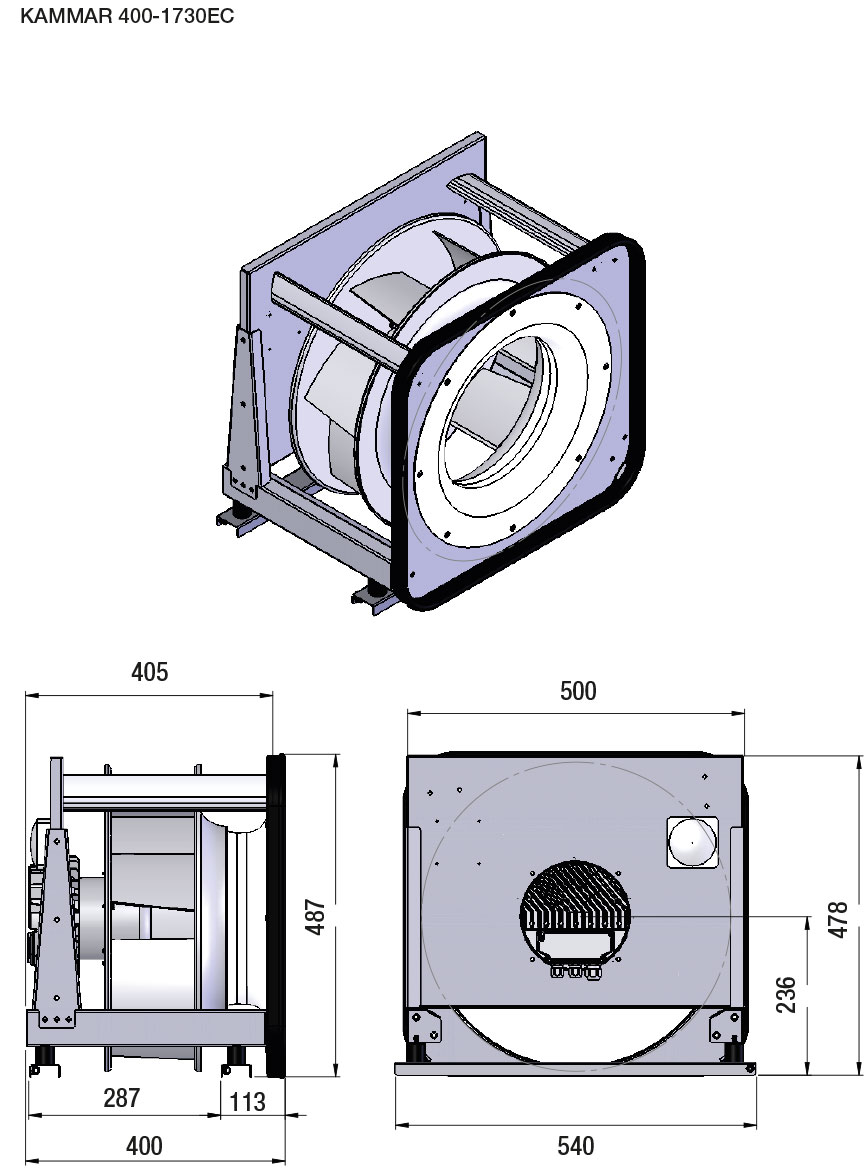

Ritning Kammar 400-1730EC

Med dukstos

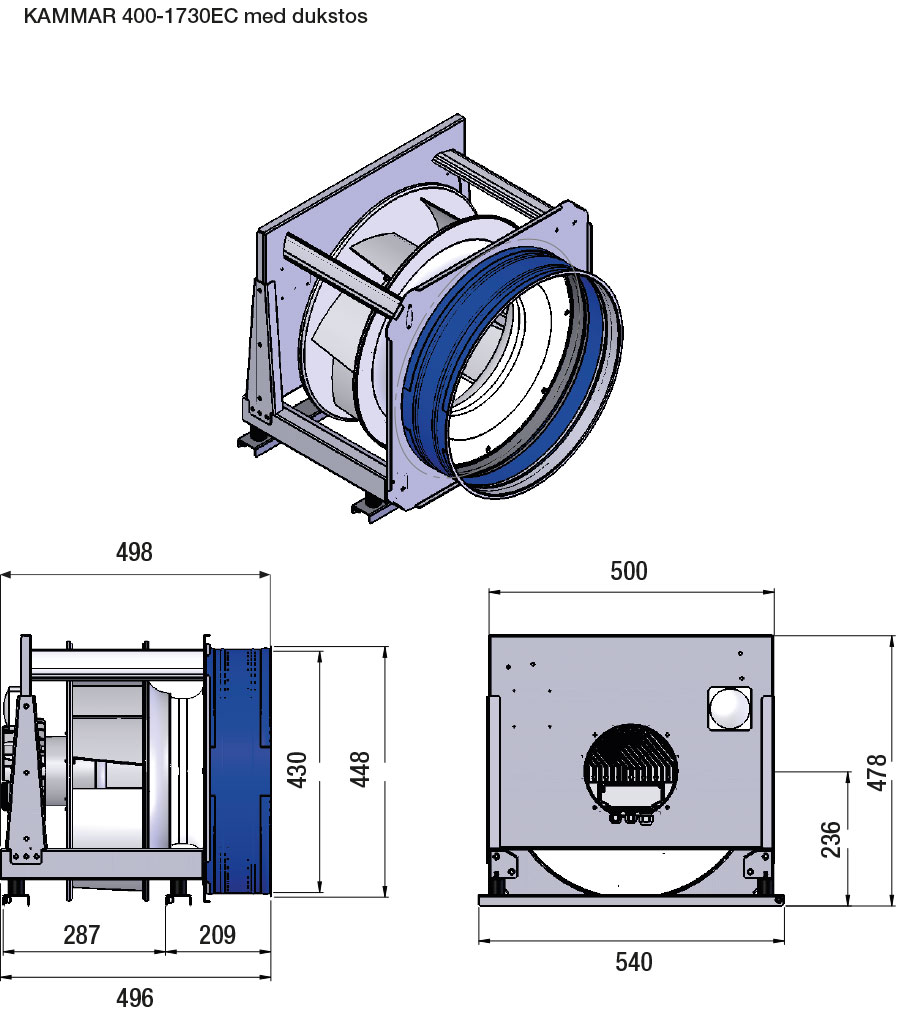

Ritning Kammar 400-1730EC dukstos

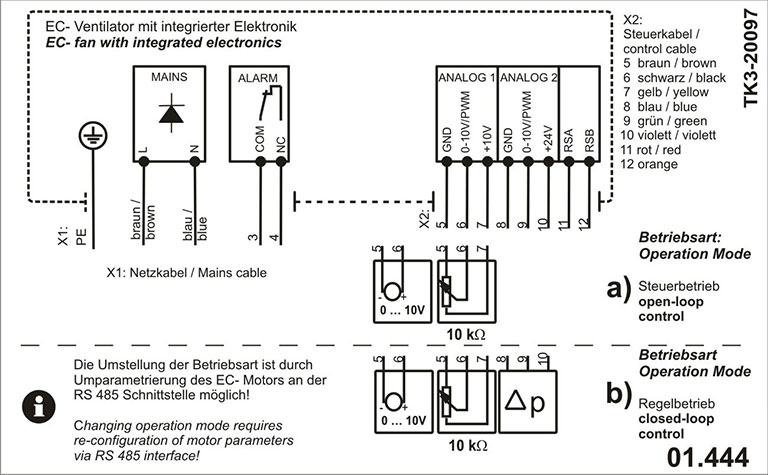

Kopplingsschema

Kopplingsschema
