Produktbeskrivning
Kammar 630-1580EC
KAMMAR är avsedd för placering i ventilationsaggregats tryckkammare. KAMMAR är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens låga rektangulära frontplatta innebär att KAMMAR kan installeras i låga ventilationsaggregat. Stolparna bidrar till fläktens stabilitet och fungerar som handtag vid transport.Specifikation
| Specifikation | |
| Spänning | 3~380-480 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 7,88 A |
| Effekt | 5,1 kW |
| Varvtal | 1580 rpm |
| K-faktor inloppskona | 102,9 l/s |
| Temperaturområde | -25-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Stål |
| Material - stativ | Aluzinkbehandlad stålplåt |
| Monteringsläge | Horisontell axel |
| Minsta installationshöjd med dukstos | 771 mm |
| Minsta installationshöjd med tätningslist | 751 mm |
| Vikt | 70 kg |

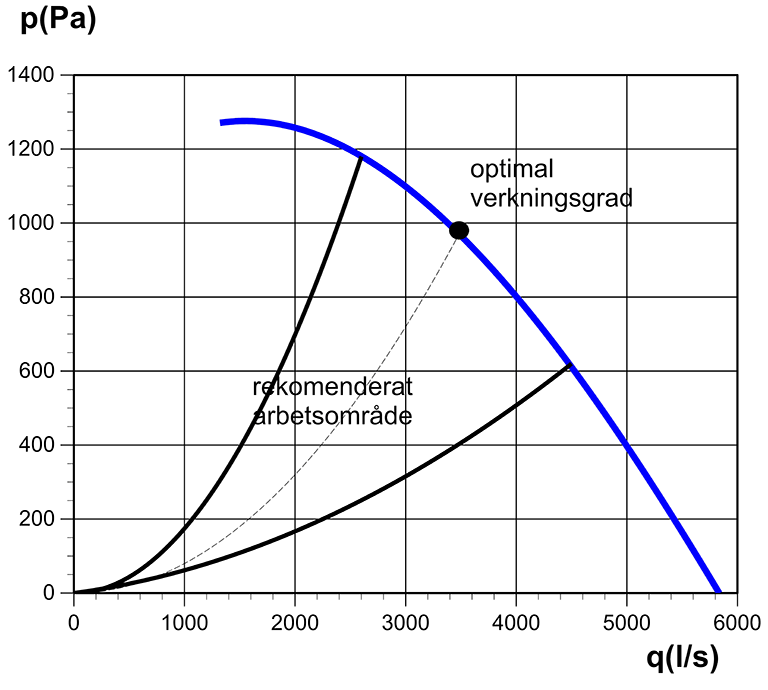

Diagram
Ritning
Med dukstos
Kopplingsschema
