Tryckregulator DPT-Ctrl-MOD

Med den inbyggda regulatorn i DPT-Ctrl-MOD är det möjligt att styra konstant tryck eller flöde av fläktar, VAV-system eller spjäll. DPT-Ctrl-MOD innehåller en Input/Output-ingång som gör det möjligt att läsa flera olika typer av signaler, som temperatur- eller reläerfunktioner via Modbus. Input/Output har en ingång avsedd för endera 0-10 V, ntc10k, Pt1000, Ni1000 / (- LG) och BIN IN (potentialfri kontakt) signaler.

Produktbeskrivning

Tryckregulator DPT-Ctrl-MOD

Med den inbyggda regulatorn i DPT-Ctrl-MOD är det möjligt att styra konstant tryck eller flöde av fläktar, VAV-system eller spjäll. DPT-Ctrl-MOD innehåller en Input/Output-ingång som gör det möjligt att läsa flera olika typer av signaler, som temperatur- eller reläerfunktioner via Modbus. Input/Output har en ingång avsedd för endera 0-10 V, ntc10k, Pt1000, Ni1000 / (- LG) och BIN IN (potentialfri kontakt) signaler.

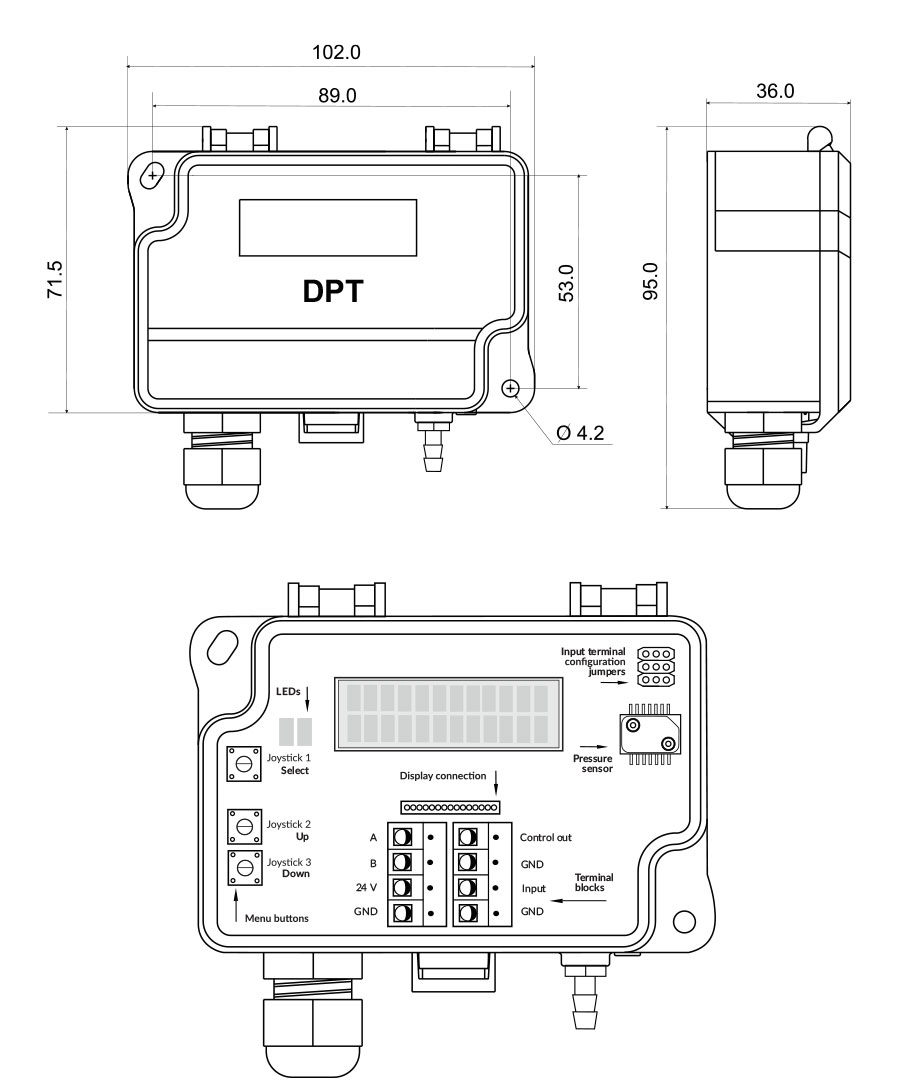

Ritning

Ritning Tryckregulator DPT-Ctrl-MOD

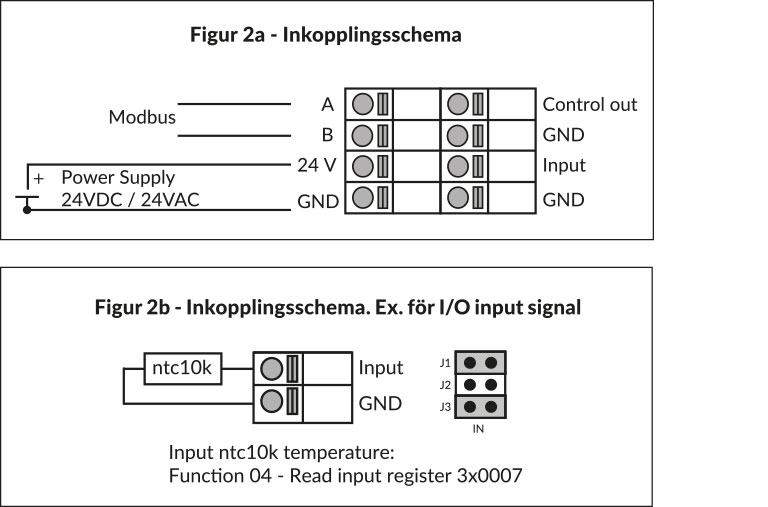

Kopplingsschema

Kopplingsschema

Dokumentation
