Produktbeskrivning

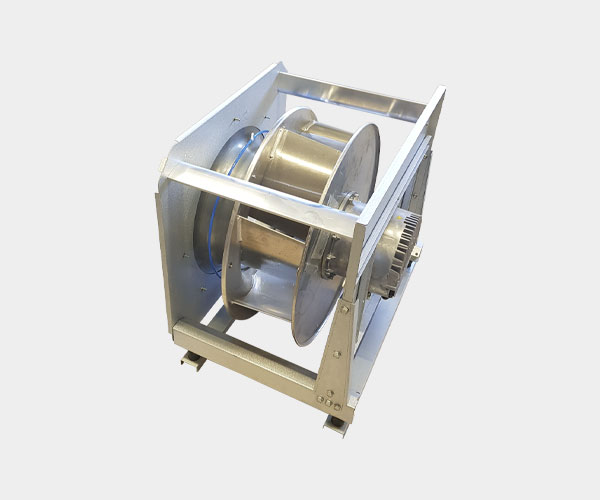

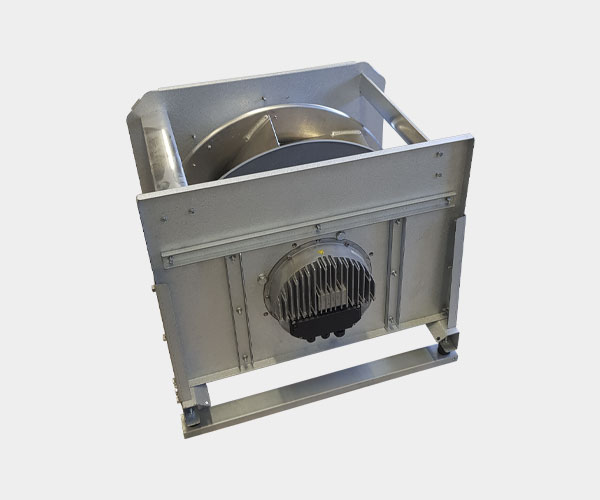

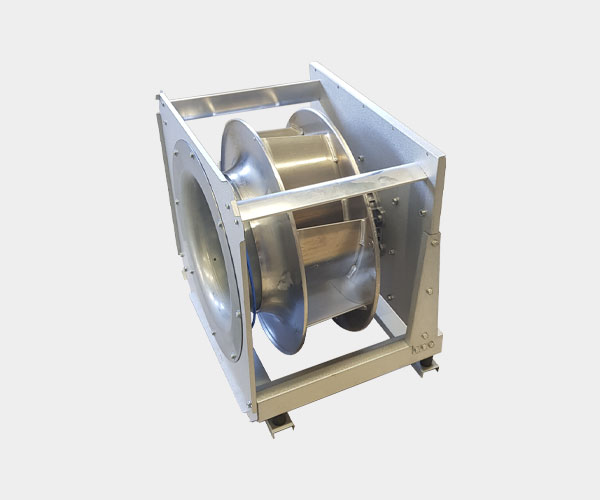

Kammar 310-3470EC

KAMMAR är avsedd för placering i ventilationsaggregats tryckkammare. KAMMAR är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens låga rektangulära frontplatta innebär att KAMMAR kan installeras i låga ventilationsaggregat. Stolparna bidrar till fläktens stabilitet och fungerar som handtag vid transport.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 3,92 A
Effekt 2,48 kW
Varvtal 3470 rpm
K-faktor inloppskona 26,9 l/s
Temperaturområde -25-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Aluminium
Material - stativ Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Minsta installationshöjd med dukstos 410 mm
Minsta installationshöjd med tätningslist 390 mm
Vikt 16 kg

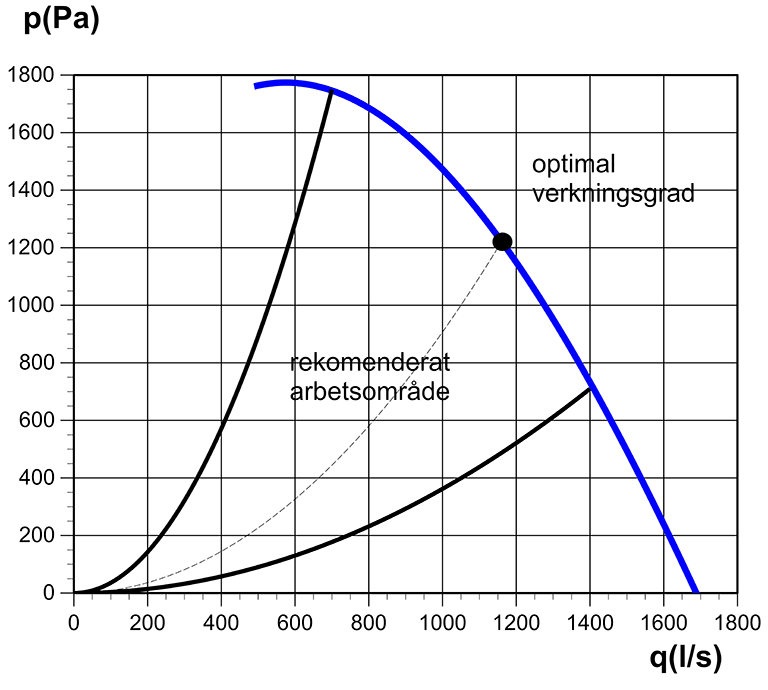

Diagram

Kammar 310-3470EC

Ritning

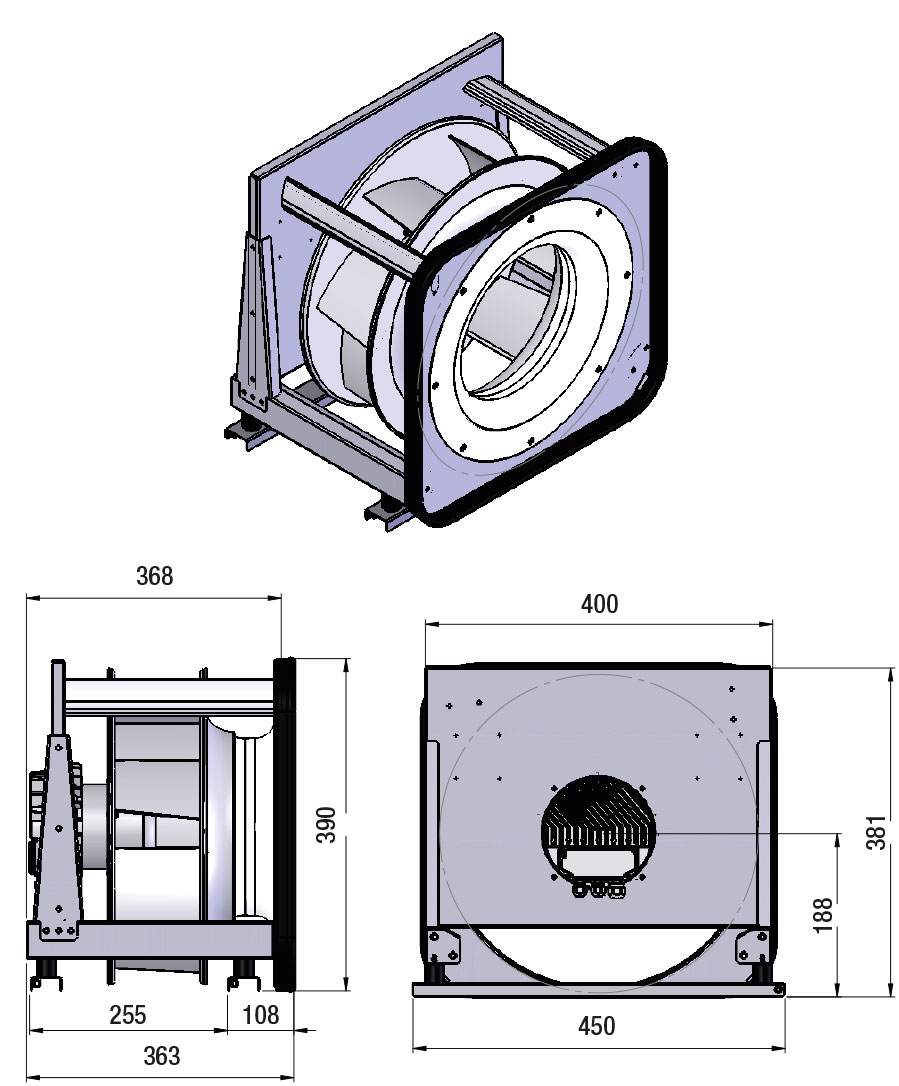

Ritning Kammar 310-3470EC

Med dukstos

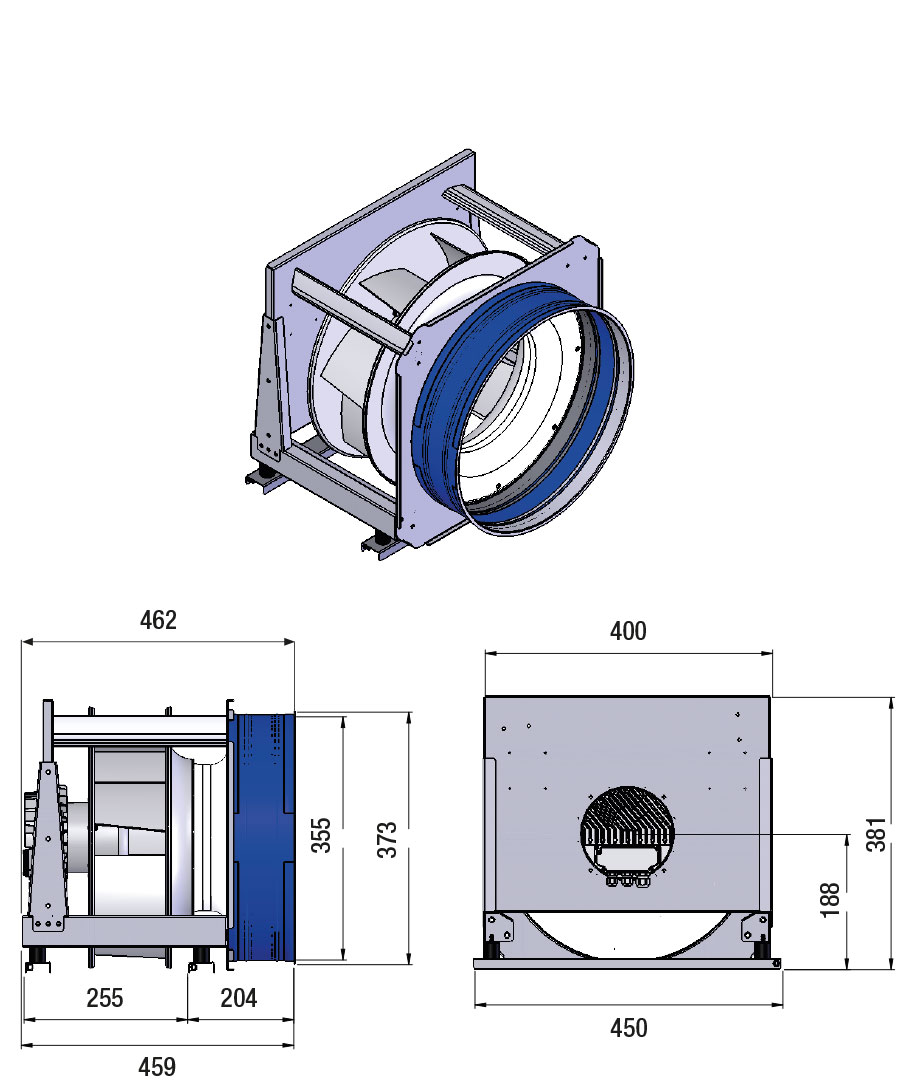

Ritning Kammar 310-3470EC dukstos

Kopplingsschema

Kopplingsschema
