Produktbeskrivning
Kammar 450-1700EC
KAMMAR är avsedd för placering i ventilationsaggregats tryckkammare. KAMMAR är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens låga rektangulära frontplatta innebär att KAMMAR kan installeras i låga ventilationsaggregat. Stolparna bidrar till fläktens stabilitet och fungerar som handtag vid transport.Specifikation
Specifikation | |
Spänning | 3~380-480 VAC |
Frekvens | 50/60 Hz |
Märkström | 2,7 A |
Effekt | 1,71 kW |
Varvtal | 1700 rpm |
K-faktor inloppskona | 55,6 l/s |
Temperaturområde | -25-+40°C |
Motor | EC-motor med inbyggt motorskydd |
Kapslingsklass | IP54 |
Material - fläkthjul | Aluminium |
Material - stativ | Aluzinkbehandlad stålplåt |
Monteringsläge | Horisontell axel |
Minsta installationshöjd med dukstos | 565 mm |
Minsta installationshöjd med tätningslist | 545 mm |
Vikt | 26 kg |

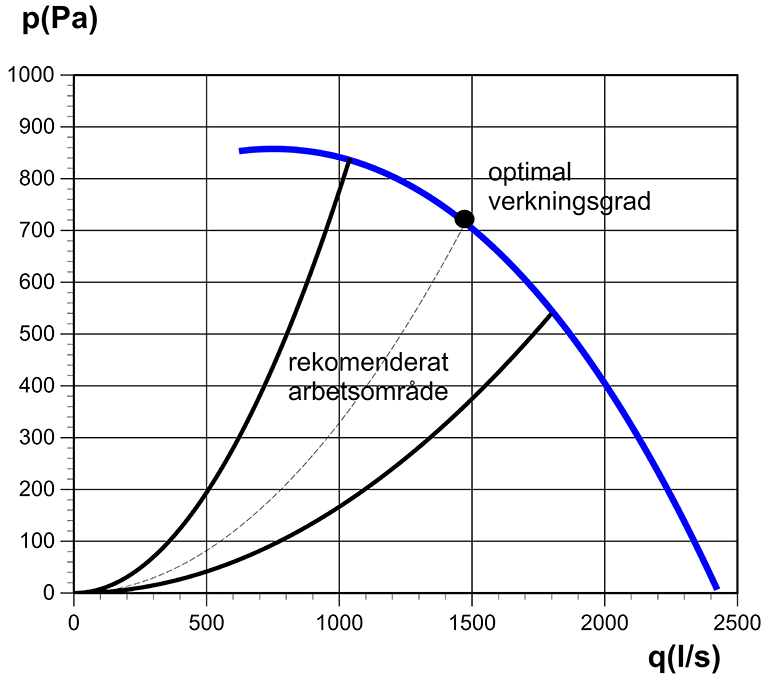

Diagram
![Kammar 450-1700EC](Diagram-kammar-450-1700EC.gif)

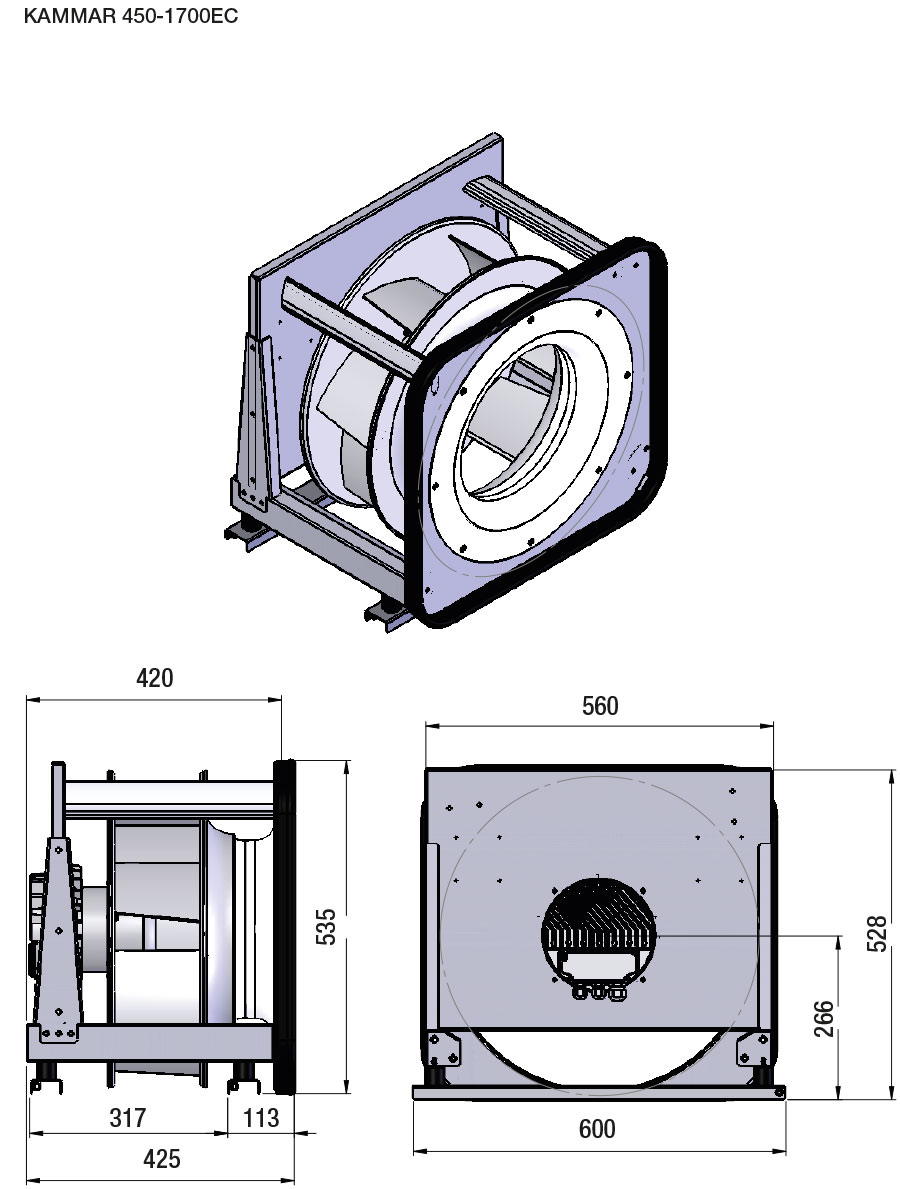

Ritning
![Ritning Kammar 450-1700EC](ritning-kammar450-1700EC.jpg)

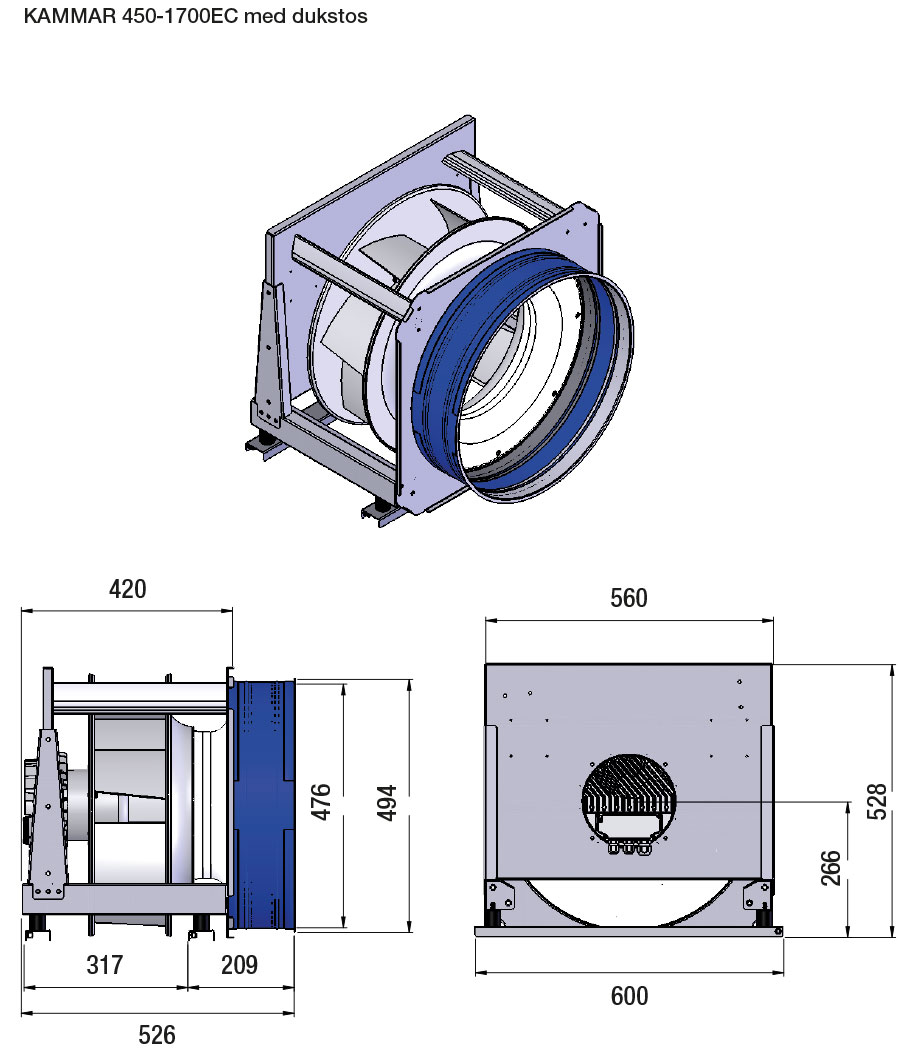

Med dukstos
![Ritning Kammar 450-1700EC dukstos](ritning-kammar450-1700EC_dukstos.jpg)
Kopplingsschema
![Kopplingsschema](Kopplingschema-rosenberg-3-fas-gen-2.jpg)
