Produktbeskrivning

Kammar 500-2065EC

KAMMAR är avsedd för placering i ventilationsaggregats tryckkammare. KAMMAR är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens låga rektangulära frontplatta innebär att KAMMAR kan installeras i låga ventilationsaggregat. Stolparna bidrar till fläktens stabilitet och fungerar som handtag vid transport. KAMMAR levereras med tätlist på frontplattan som standard, rund dukstos finns som tillbehör. Dukstosens design gör att KAMMAR är utdragbar för service även med dukstosen. I leveransen ingår tryckuttag (-) och (+) inklusive dekaler, 3m silikonslang för tryckuttagen, övertrycksdekal samt luftflödesdiagram. Förutom dukstosen finns även ett 3m kablage för snabb igångkörning och skiljevägg FLEXI som tillbehör.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 7,0 A
Effekt 4,55 kW
Varvtal 2065 rpm
K-faktor inloppskona 83,2 l/s
Temperaturområde -25-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Aluminium
Material - stativ Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Minsta installationshöjd med dukstos 629 mm
Minsta installationshöjd med tätningslist 609 mm
Vikt 36 kg

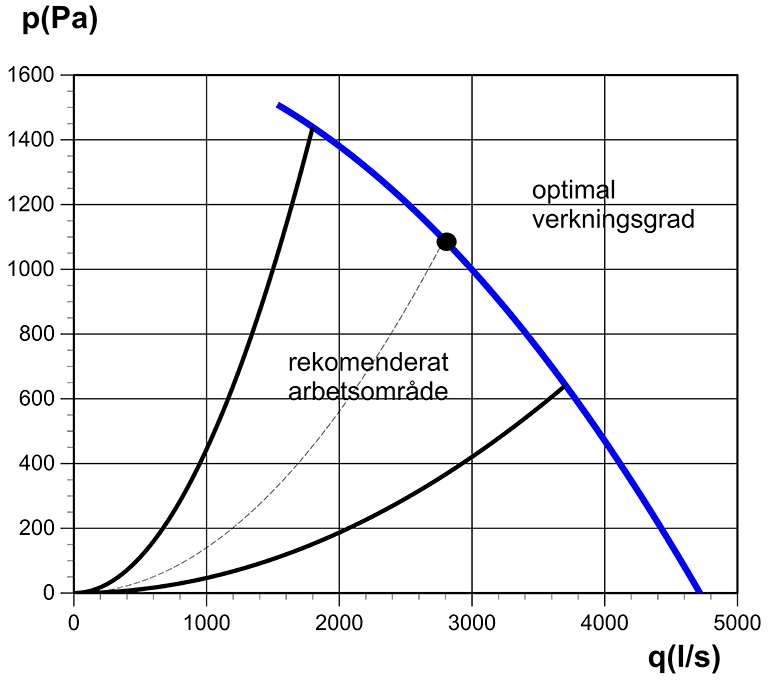

Diagram

Kammar 500-2065EC

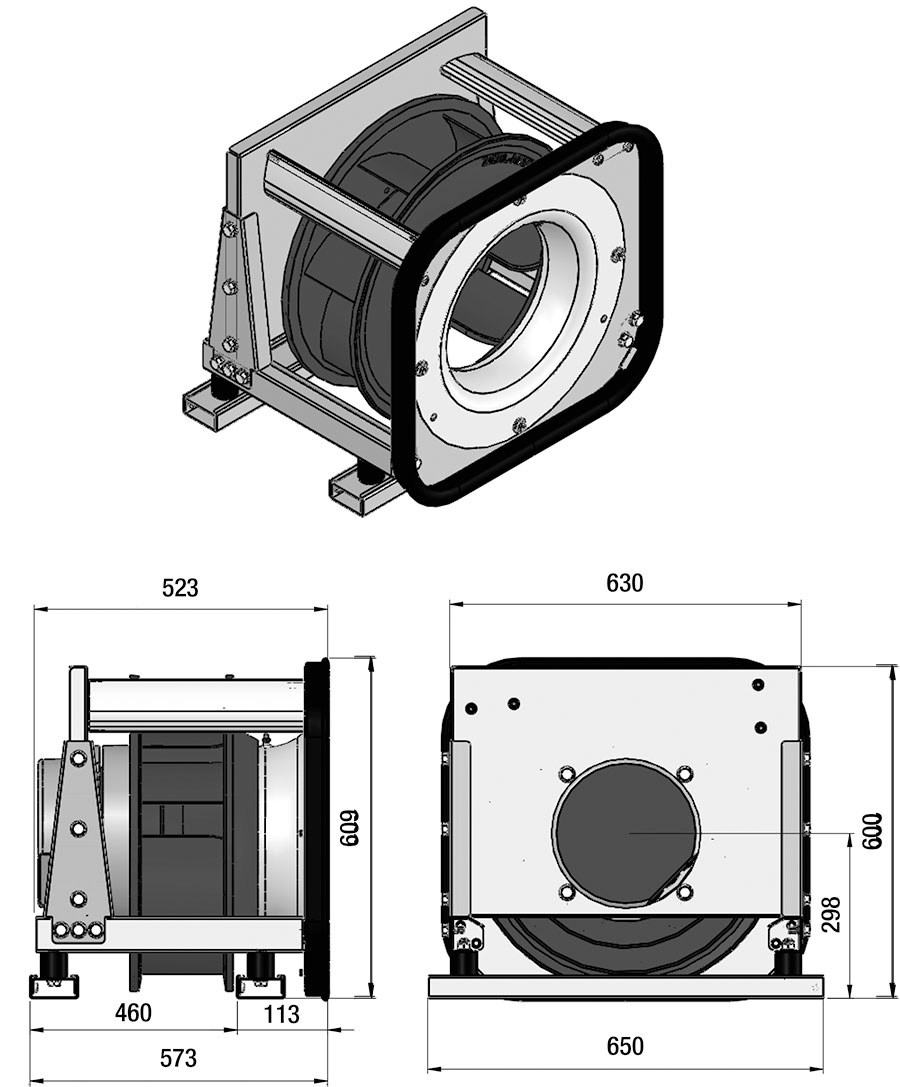

Ritning

Ritning Kammar 500-2065EC

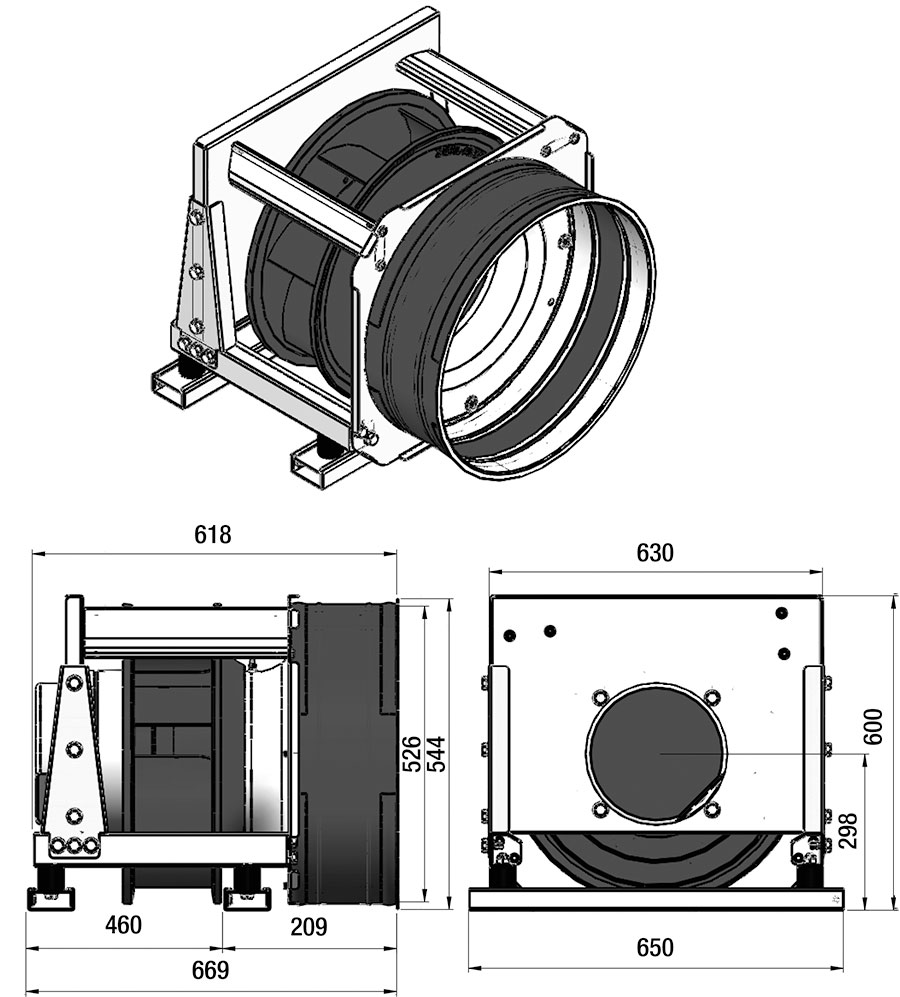

Med dukstos

Ritning Kammar 500-2065EC dukstos

Kopplingsschema

Kopplingsschema
