Produktbeskrivning

Kammar 500-2370EC

KAMMAR är avsedd för placering i ventilationsaggregats tryckkammare. KAMMAR är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens låga rektangulära frontplatta innebär att KAMMAR kan installeras i låga ventilationsaggregat. Stolparna bidrar till fläktens stabilitet och fungerar som handtag vid transport.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 8,3 A
Effekt 5,4 kW
Varvtal 2370 rpm
K-faktor inloppskona 66,7 l/s
Temperaturområde -25-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Stål
Material - stativ Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Minsta installationshöjd med dukstos 629 mm
Minsta installationshöjd med tätningslist 609 mm
Vikt 45 kg

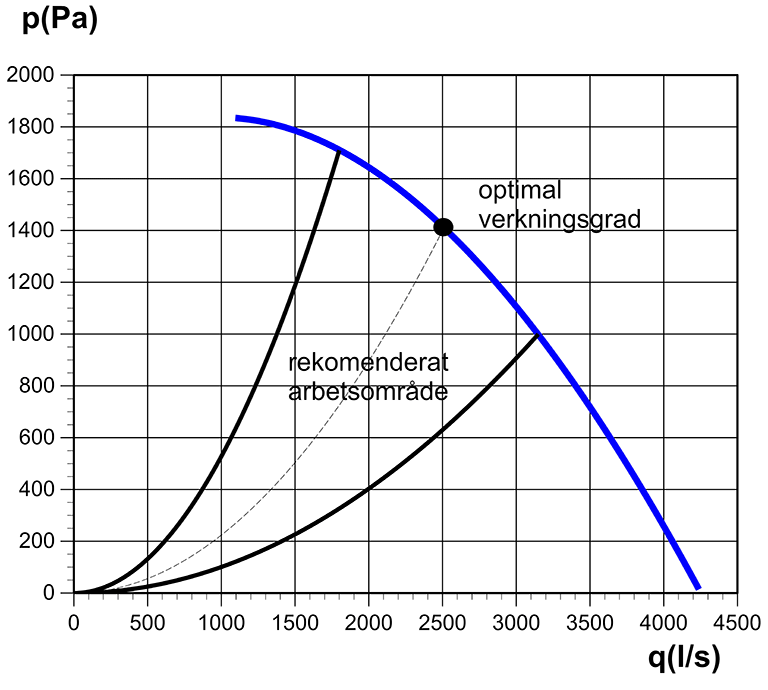

Diagram

Kammar 500-2370EC

Ritning

Ritning Kammar 500-2370EC

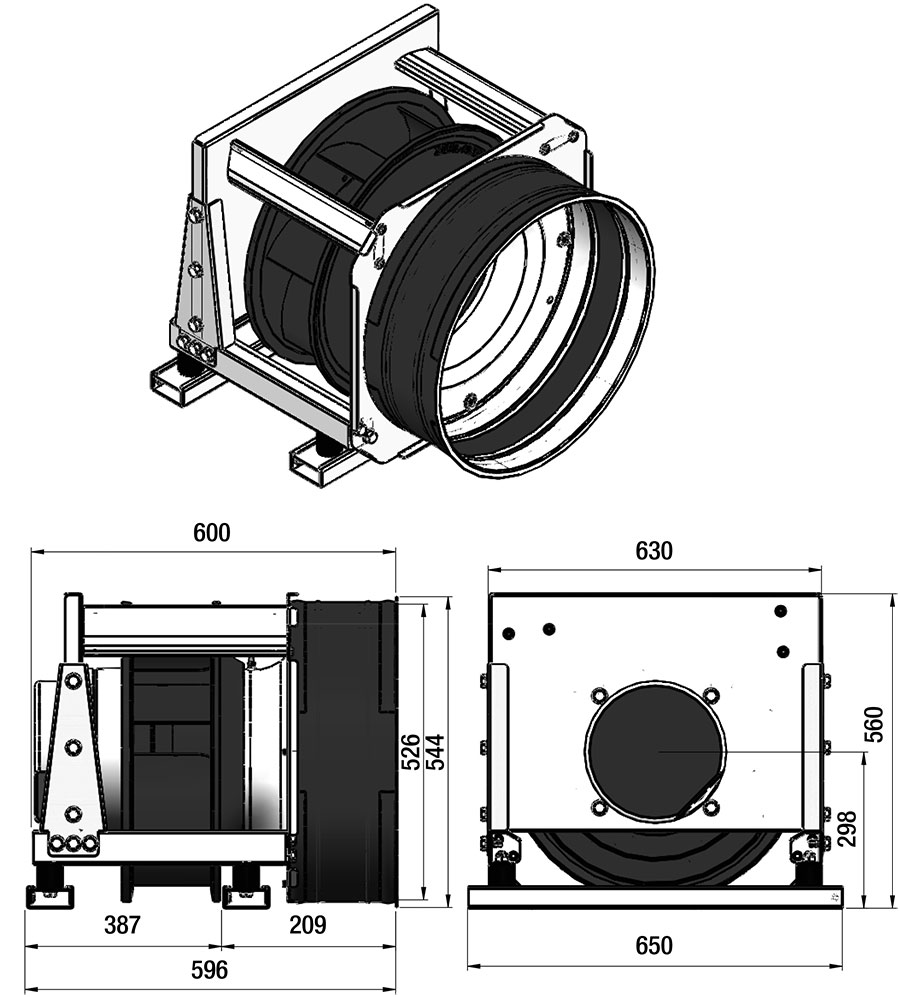

Med dukstos

Ritning Kammar 500-2370EC dukstos

Kopplingsschema

Kopplingsschema
