Produktbeskrivning

Kammar 630-1475EC

KAMMAR är avsedd för placering i ventilationsaggregats tryckkammare. KAMMAR är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens låga rektangulära frontplatta innebär att KAMMAR kan installeras i låga ventilationsaggregat. Stolparna bidrar till fläktens stabilitet och fungerar som handtag vid transport.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 6,7 A
Effekt 4,4 kW
Varvtal 1475 rpm
K-faktor inloppskona 127 l/s
Temperaturområde -25-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Aluminium
Material - stativ Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Minsta installationshöjd med dukstos 771 mm
Minsta installationshöjd med tätningslist 751 mm
Vikt 54 kg

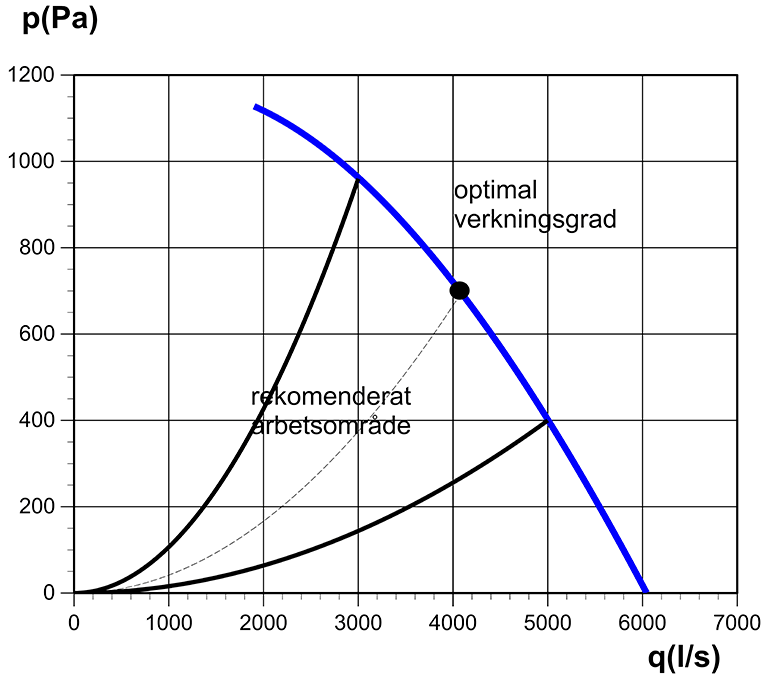

Diagram

Kammar 630-1475EC

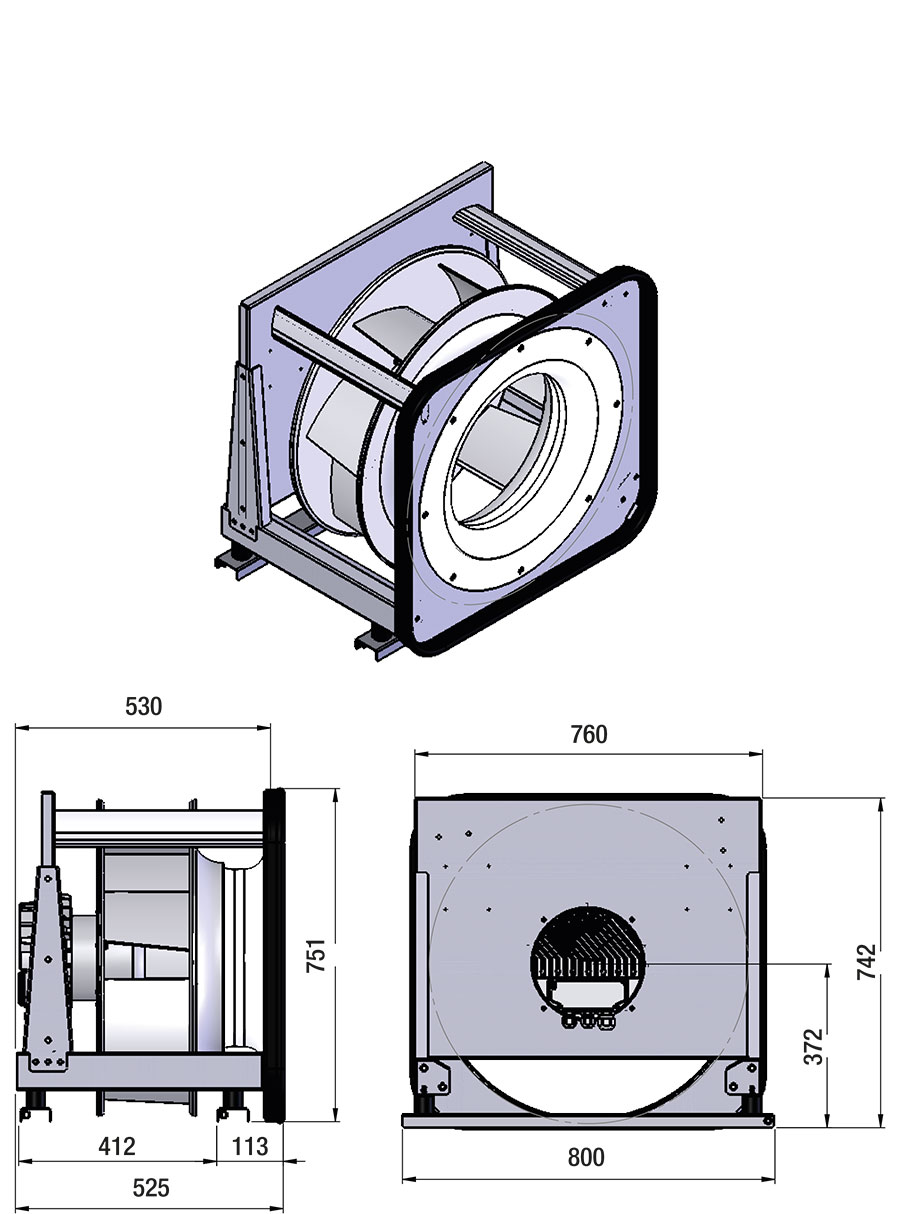

Ritning

Ritning Kammar 630-1475EC

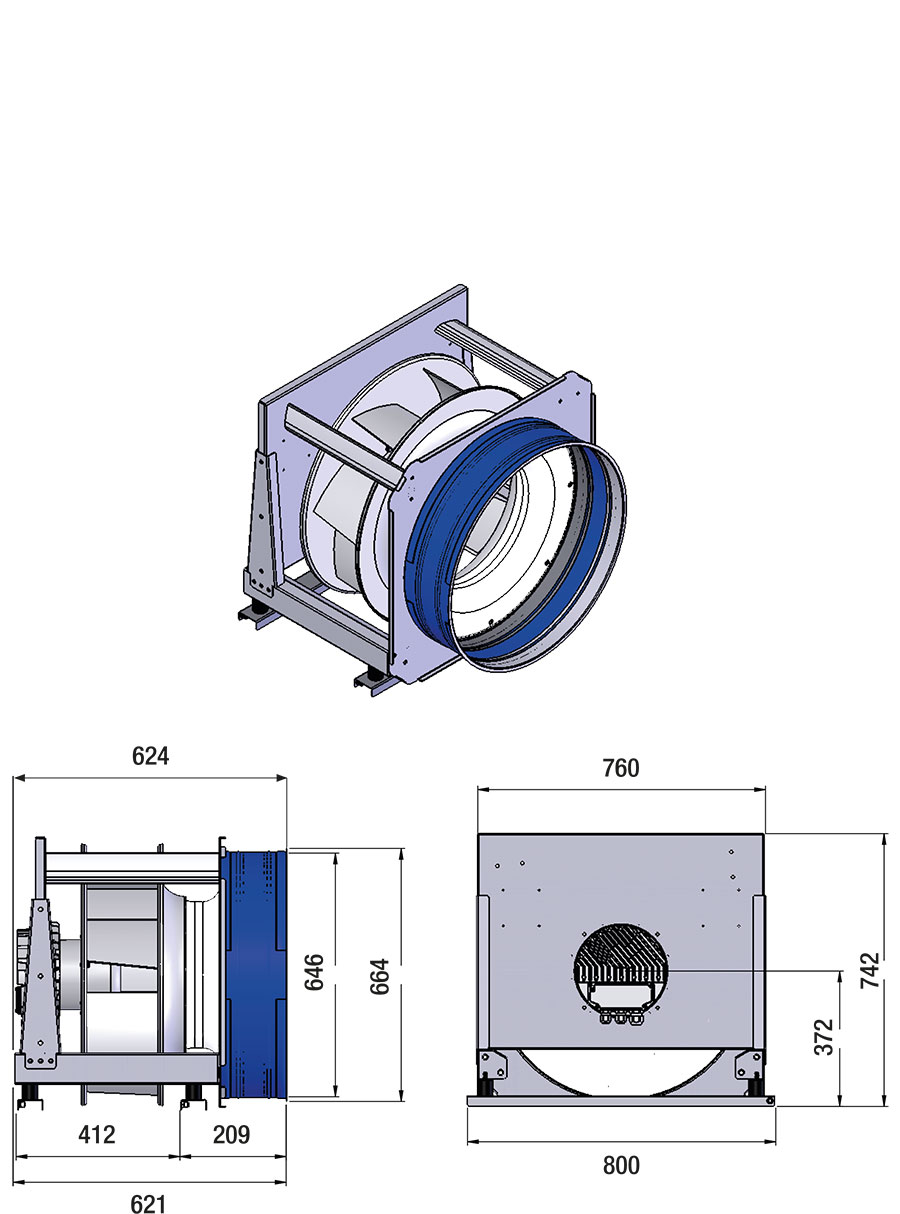

Med dukstos

Ritning Kammar 630-1475EC dukstos

Kopplingsschema

Kopplingsschema
