Hitta rätt fläkt

Flöde l/s
Tryck: Pa
Typ

Produktbeskrivning

Kub 500-2230EC

KUB är en stapelbar, ljudisolerad fläkt för montering i sug- eller tryckkammare. KUB är direktdriven av en EC-motor i ytterrotorutförande. Fläkten är utdragbar bakåt för service. Det är mycket enkelt att dra ut fläkten helt, detta innebär att framtranporten underlättas. Kablage finns som tillbehör.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 6,8 A
Effekt 4,53 kW
Varvtal 2230 rpm
K-faktor inloppskona 66,7 l/s
Temperaturområde -25-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Stål
Material - stativ Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Vikt 69 kg

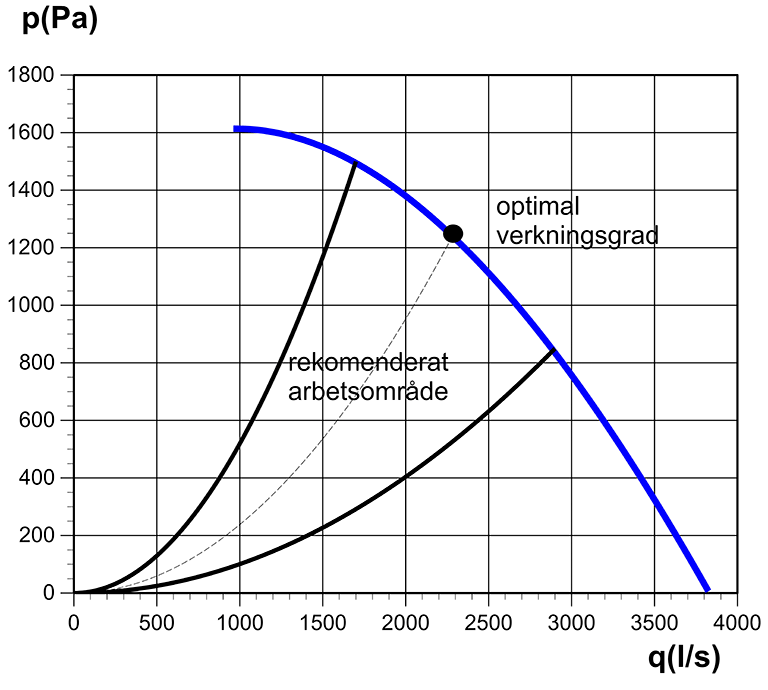

Diagram

Kub 500-2230EC

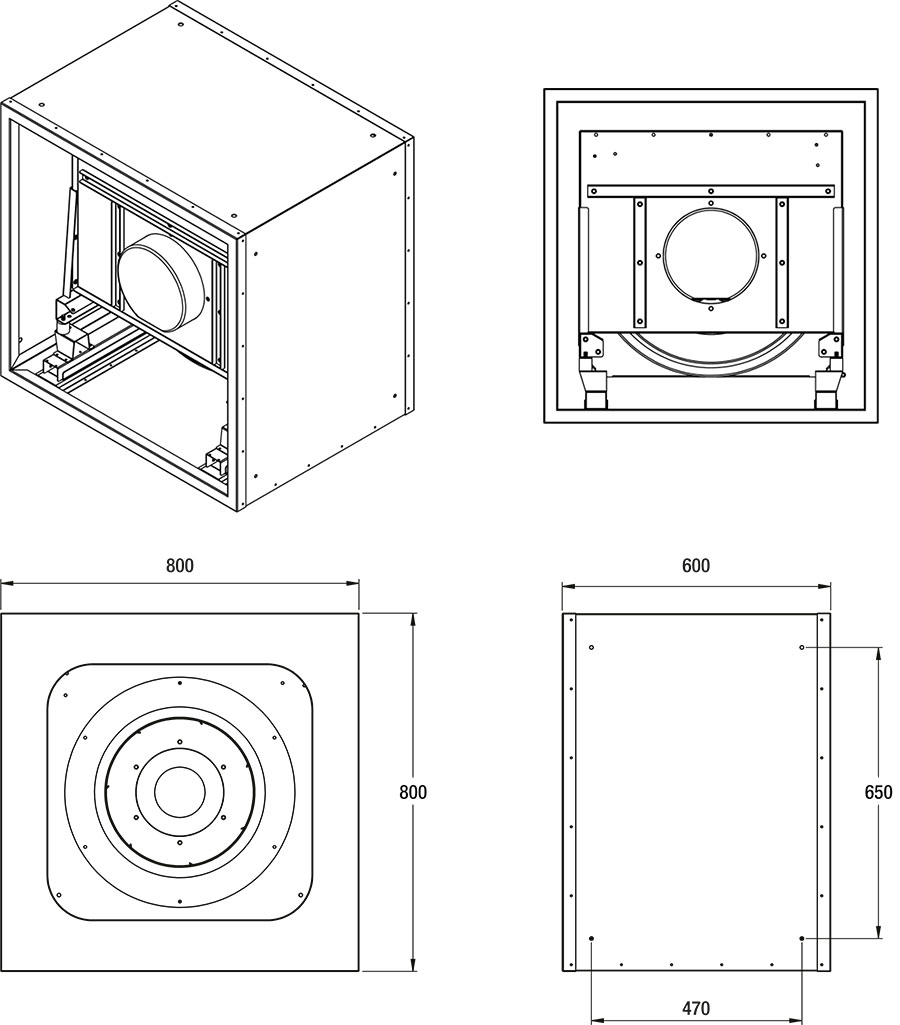

Ritning

Ritning Kub 500-2230EC

Kopplingsschema

Kopplingsschema

Dokumentation
