Produktbeskrivning
Skorsten 190-4240EC
SKORSTEN är en takfläkt avsedd för installation på befintliga skorstenar vid mekanisering av självdragssystem. Fläktens mått, färg och eventuell design anpassas till den befintliga skorstenen. Fläkten monteras med hjälp av en montageram som ingår i leveransen. Alla fläktar i serien är försedda med EC-motor. SKORSTEN kan levereras med inbyggd styrutrustning för tryckreglering med utetemperaturkompensering. Den tekniska datan avser Skorsten försedd med en fläkt, beroende på den befintliga skorstenens utseende och systemets flödeskrav, kan SKORSTEN bestyckas med fler än en fläkt.Specifikation
| Specifikation | |
| Spänning | 1~200-277 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 1,5-1,25 A |
| Effekt | 0,17 kW |
| Varvtal | 4240 rpm |
| Temperaturområde | -20 - +60°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Komposit |
| Material - hölje | Plastbelagd stålplåt |
| Monteringsläge | Vertikal axel |
| Bredd | Minsta bredd 325 mm |
| Höjd | Minsta höjd 320 mm |

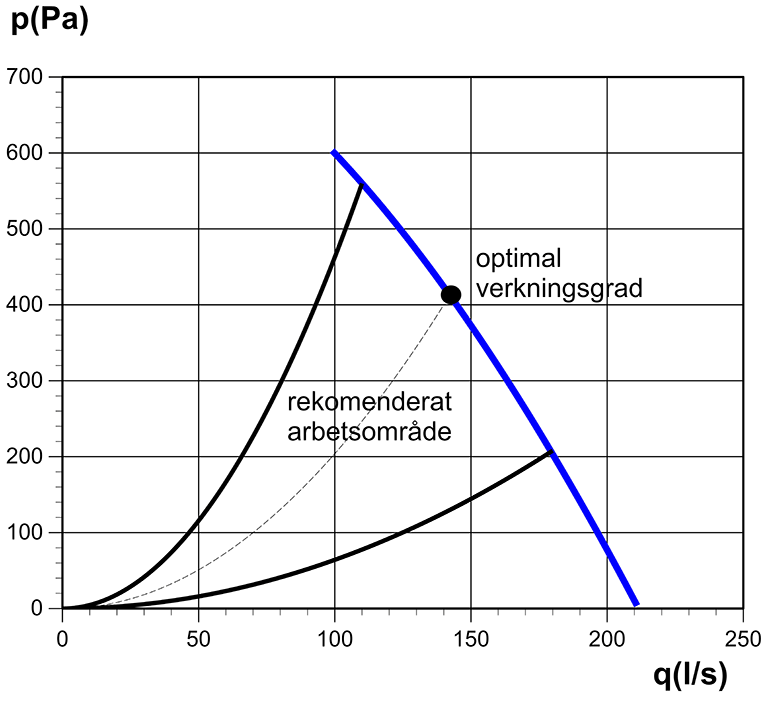

Diagram

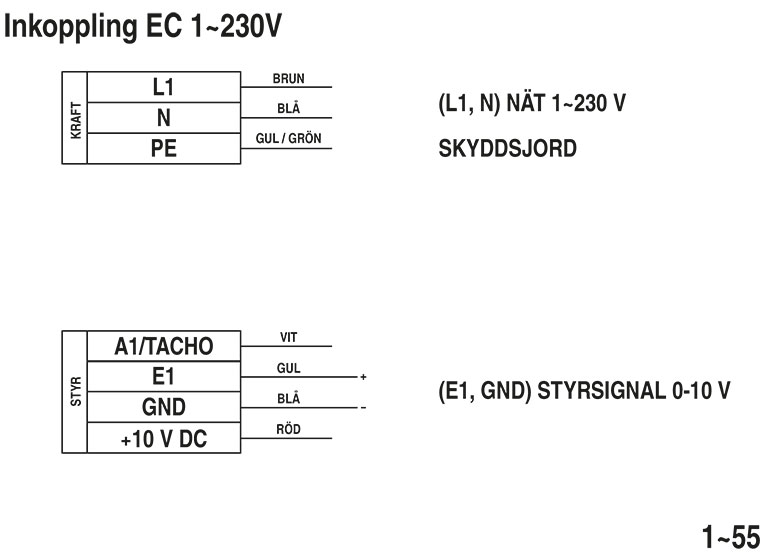

Kopplingsschema
