Produktbeskrivning
Skorsten 560-1700EC
SKORSTEN är en takfläkt avsedd för installation på befintliga skorstenar vid mekanisering av självdragssystem. Fläktens mått, färg och eventuell design anpassas till den befintliga skorstenen. Fläkten monteras med hjälp av en montageram som ingår i leveransen. Alla fläktar i serien är försedda med EC-motor. SKORSTEN kan levereras med inbyggd styrutrustning för tryckreglering med utetemperaturkompensering. Den tekniska datan avser Skorsten försedd med en fläkt, beroende på den befintliga skorstenens utseende och systemets flödeskrav, kan SKORSTEN bestyckas med fler än en fläkt.Specifikation
| Specifikation | |
| Spänning | 3~380-480 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 6,44 A |
| Effekt | 4,2 kW |
| Varvtal | 1700rpm |
| K-faktor inloppskona | 110 l/s |
| Temperaturområde | -25-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Komposit |
| Material - hölje | Lackerad i valfri kulör |
| Monteringsläge | Vertikal axel |
| Bredd | Minsta bredd 325 mm |
| Höjd | Minsta höjd 320 mm |

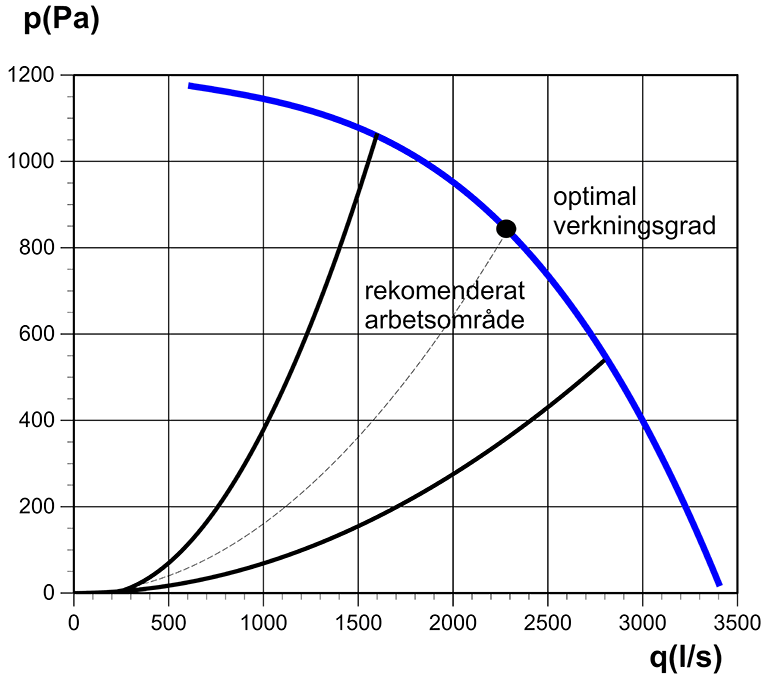

Diagram

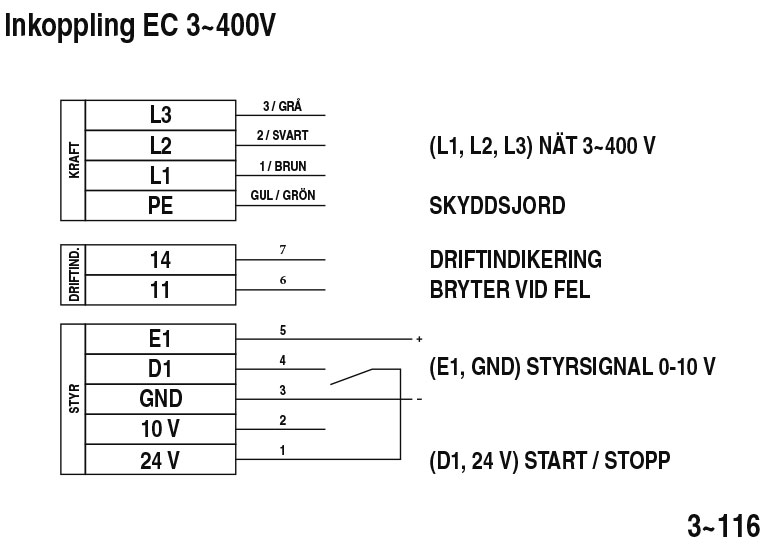

Kopplingsschema
