Produktbeskrivning

Skorsten 560-1410EC

SKORSTEN är en takfläkt avsedd för installation på befintliga skorstenar vid mekanisering av självdragssystem. Fläktens mått, färg och eventuell design anpassas till den befintliga skorstenen. Fläkten monteras med hjälp av en montageram som ingår i leveransen. Alla fläktar i serien är försedda med EC-motor. SKORSTEN kan levereras med inbyggd styrutrustning för tryckreglering med utetemperaturkompensering. Den tekniska datan avser Skorsten försedd med en fläkt, beroende på den befintliga skorstenens utseende och systemets flödeskrav, kan SKORSTEN bestyckas med fler än en fläkt.

Specifikation

Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 4,2-3,4 A
Effekt 2,6 kW
Varvtal 1410 rpm
K-faktor inloppskona 100 l/s
Temperaturområde -20 - +60°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Plastbelagd stålplåt
Monteringsläge Vertikal axel
Bredd Minsta bredd 800 mm
Höjd Minsta höjd 600 mm

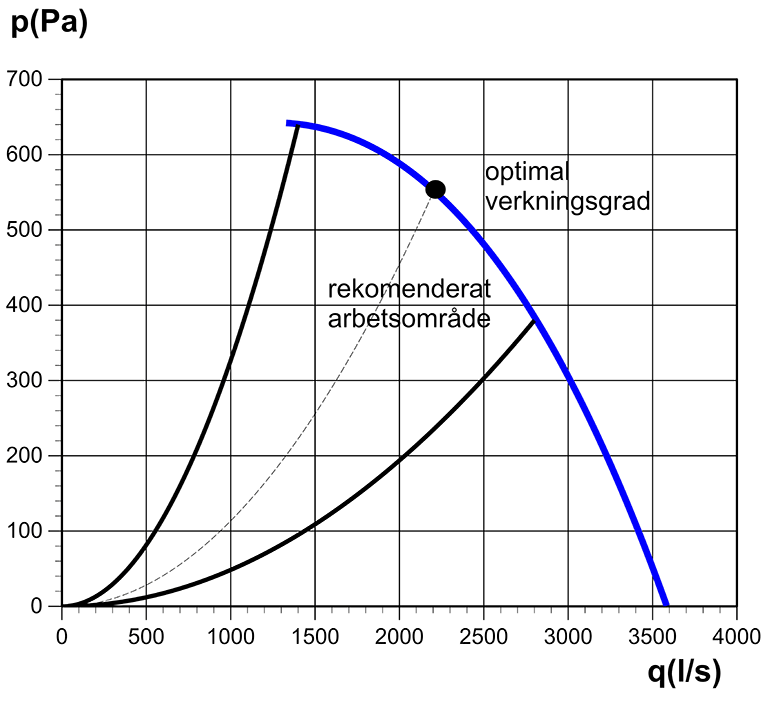

Diagram

Skorsten 560-1410EC

Kopplingsschema

Kopplingsschema

Dokumentation
