2GDS35 133x190L
Fläkt avsedd som reservdel till apparater som finns på den svenska marknaden. Fläkten kan även användas för nyinstallationer.
Produktbeskrivning
2GDS35 133x190L
Fläkt/motorkombinationerna i detta avsnitt är i första hand avsedda som reservdelar till apparater som finns på den svenska marknaden men de kan naturligtvis även användas för nyinstallationer. Fläktar av den här sorten har använts sedan 1960-talet och har förekommit i en mängd olika varianter. Att få tag på exakt likadan originalfläkt kan vara svårt. Det viktiga när man väljer fläkt är att de viktiga mekaniska dimensionerna stämmer och att fläktens effekt och varvtal ungefär stämmer.
Välj rätt reservdelsfläkt
- Hitta rätt fläkthjul
- Kontrollera c-måttet. C-mått är måttet mellan statorns infästningsfläns och fläkthjulets kant vid inloppet. Små variationer är oftast inga problem. För att kompensera för litet c-mått kan brickor eller andra distanser användas.
- Kontrollera rotationsriktningen. Rotationsriktningen definieras sett från inloppssidan.
- Jämför slutligen den elektriska datan. Mindre avvikelser i effekt och varvtal accepteras.
Specifikation
| Spänning | 1~230VAC |
| Frekvens | 50/60 Hz |
| Märkström | 1.02A |
| Effekt | 234W |
| Varvtal | 1905 rpm |
| Kondensator | EC-motor |
| Rotationsriktning | Medurs |
| Temperaturområde | -20-+60°C |
| Kapslingsklass | IP44 |
| Material fläkthjul | Förzinkad stålplåt |
| Material kåpa | Förzinkad stålplåt |
| Vikt | 4,3 kg |

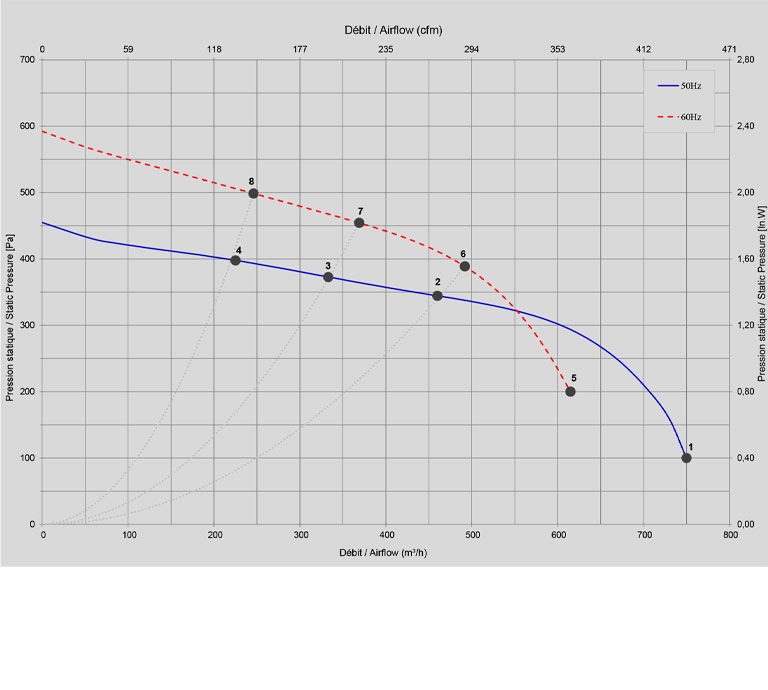

Diagram

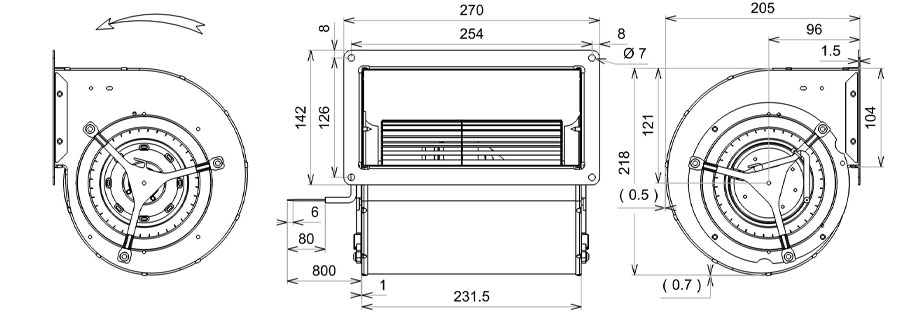

Ritning

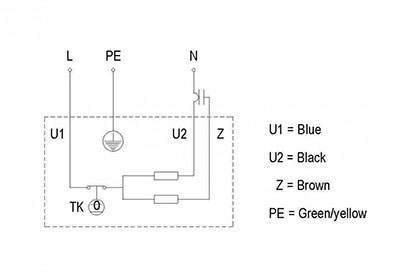

Kopplingsschema
