GDSG9 146x188R

Fläkt avsedd som reservdel till apparater som finns på den svenska marknaden. Fläkten kan även användas för nyinstallationer.

Produktbeskrivning

GDSG9 146x188R

Fläkt/motorkombinationerna i detta avsnitt är i första hand avsedda som reservdelar till apparater som finns på den svenska marknaden men de kan naturligtvis även användas för nyinstallationer. Fläktar av den här sorten har använts sedan 1960-talet och har förekommit i en mängd olika varianter. Att få tag på exakt likadan originalfläkt kan vara svårt. Det viktiga när man väljer fläkt är att de viktiga mekaniska dimensionerna stämmer och att fläktens effekt och varvtal ungefär stämmer.

Välj rätt reservdelsfläkt

  1. Hitta rätt fläkthjul
  2. Kontrollera c-måttet. C-mått är måttet mellan statorns infästningsfläns och fläkthjulets kant vid inloppet. Små variationer är oftast inga problem. För att kompensera för litet c-mått kan brickor eller andra distanser användas.
  3. Kontrollera rotationsriktningen. Rotationsriktningen definieras sett från inloppssidan.
  4. Jämför slutligen den elektriska datan. Mindre avvikelser i effekt och varvtal accepteras.

Specifikation

Spänning 1~230VAC
Frekvens 50/60 Hz
Märkström 1,14A
Effekt 98W
Varvtal 1230 rpm
Kondensator EC-motor
Rotationsriktning Medurs
Temperaturområde -20-+50°C
Kapslingsklass IP44
Material fläkthjul Förzinkad stålplåt
Material kåpa Lackerad svart
Vikt 3,7 kg
Artikelnummer 11092

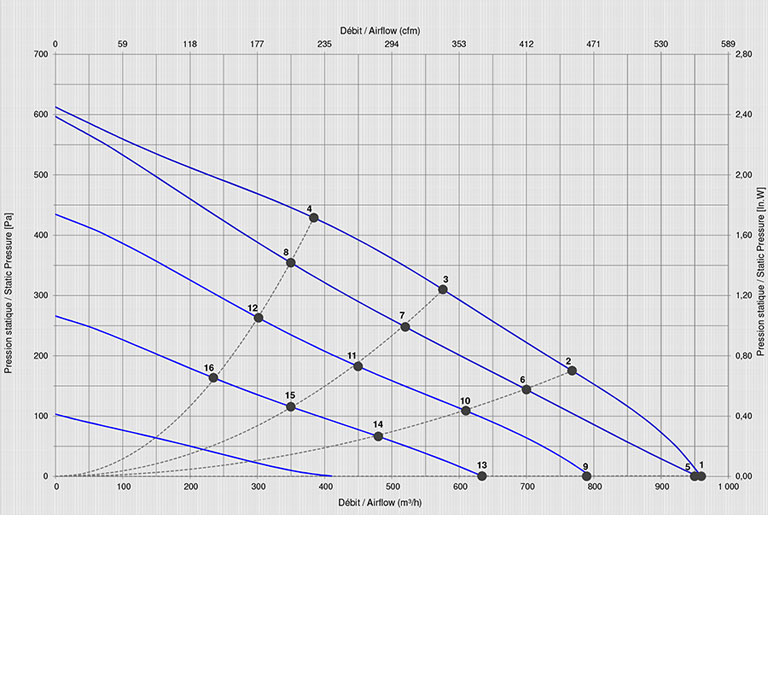

Diagram

GDSG9 146x188R

Ritning

Ritning GDSG9 146x188R

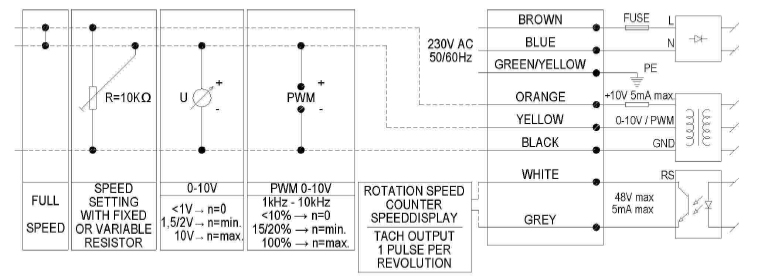

Kopplingsschema

Kopplingsschema
