Produktbeskrivning
Tak 190-3560EC
TAK är en takfläkt främst avsedd för installation i komfortventilationsanläggningar. Fläkten kan monteras på takgenomföring eller på plant underlag, t ex en suglåda placerad ovan yttertak. Den integrerade bottenramen och fällfunktionen gör takgenomföringen åtkomlig för rengöring utan att montera av fläkten. För att underlätta transport är fläkten försedd med praktiska bärhandtag. I standardutförande är fläkten svart, men kan lackas i valfri NCS kulör enligt önskemål. Fläkten är försedd med EC-motor. I grundutförande har fläkten 0-10V styringång för potentiometerstyrning eller extern styrsignal. TAK kan levereras med inbyggd styrutrustning för tryckreglering med utetemperaturkompensering.Specifikation
Specifikation | |
Spänning | 1~230 VAC |
Frekvens | 50/60 Hz |
Märkström | 0,74A |
Effekt | 90 W |
Varvtal | 3560 rpm |
Temperaturområde | -20-+60°C |
Motor | EC-motor med inbyggt motorskydd |
Kapslingsklass | IP54 |
Material - fläkthjul | Komposit |
Material - hölje | Plastbelagd stålplåt |
Monteringsläge | Vertikal axel |
Mått | 320*320 mm |
Vikt | 10kg |

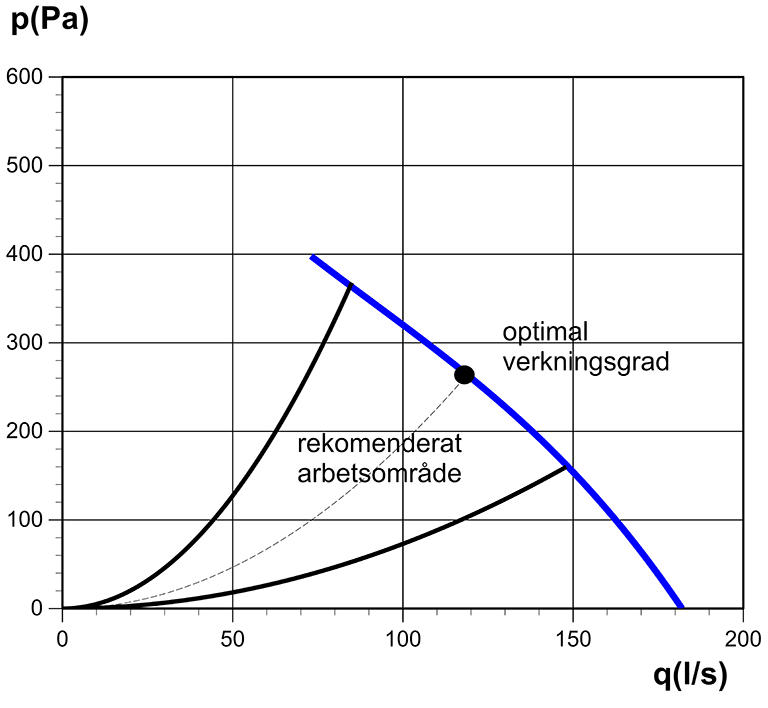

Diagram

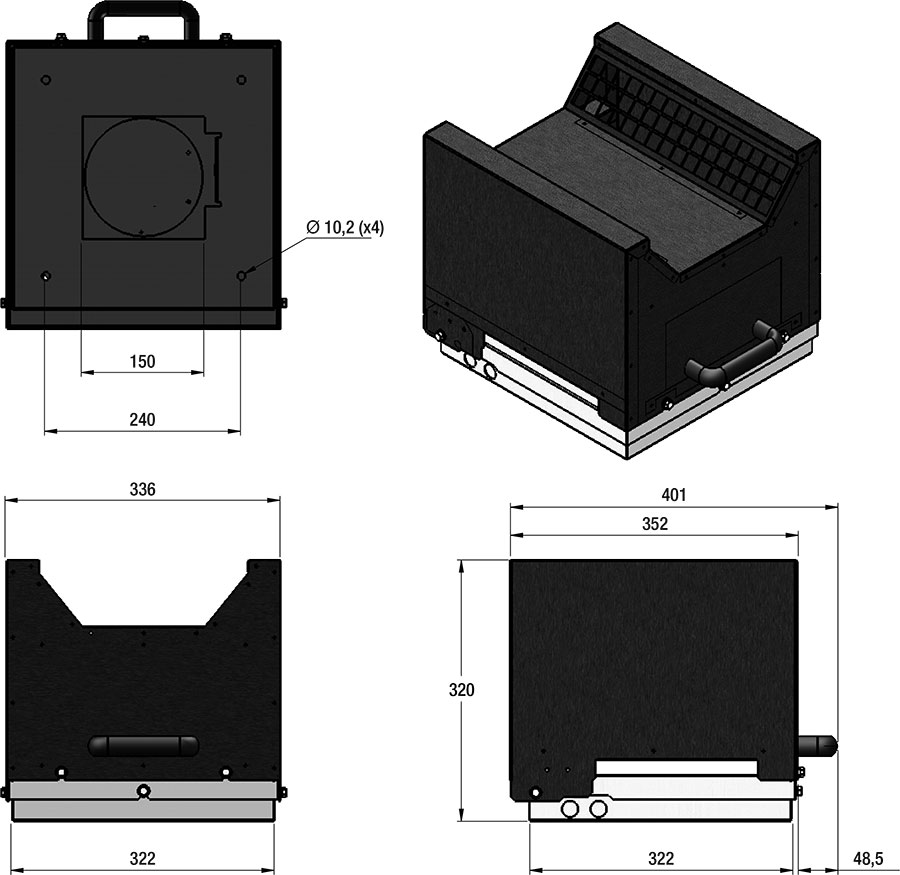

Ritning

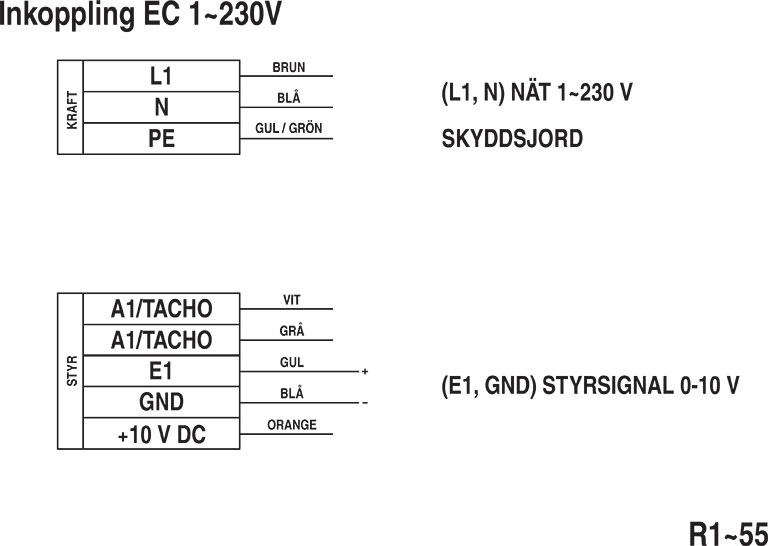

Kopplingsschema
