Produktbeskrivning

Tak 190-4240EC

TAK är en takfläkt främst avsedd för installation i komfortventilationsanläggningar. Fläkten kan monteras på takgenomföring eller på plant underlag, t ex en suglåda placerad ovan yttertak. Den integrerade bottenramen och fällfunktionen gör takgenomföringen åtkomlig för rengöring utan att montera av fläkten. För att underlätta transport är fläkten försedd med praktiska bärhandtag. I standardutförande är fläkten svart, men kan lackas i valfri NCS kulör enligt önskemål. Fläkten är försedd med EC-motor. I grundutförande har fläkten 0-10V styringång för potentiometerstyrning eller extern styrsignal. TAK kan levereras med inbyggd styrutrustning för tryckreglering med utetemperaturkompensering.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 1,5-1,25 A
Effekt 0,17 kW
Varvtal 4240 rpm
Temperaturområde -20-+60°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Plastbelagd stålplåt
Monteringsläge Vertikal axel
Mått 320*320 mm
Vikt 10kg

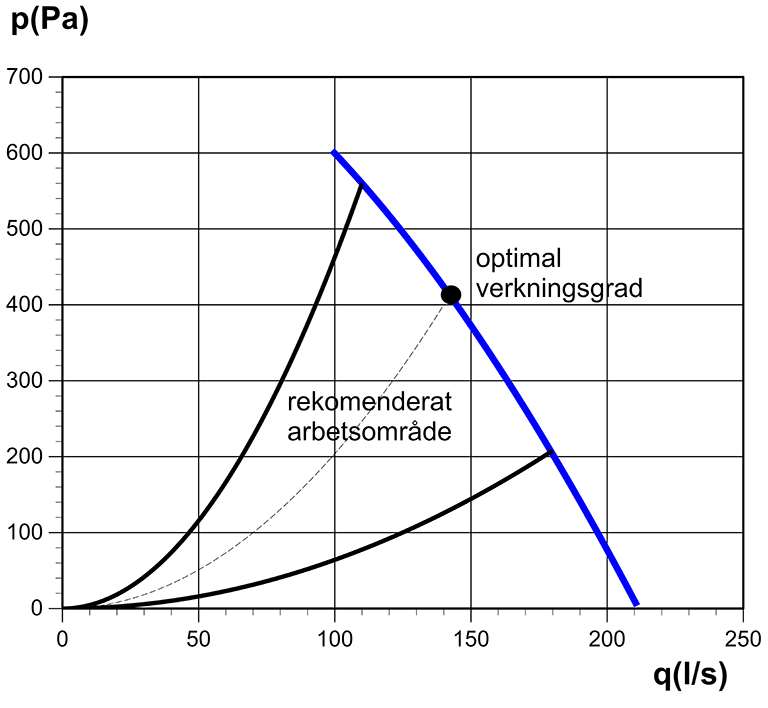

Diagram

Tak 190-4240EC

Ritning

Ritning Tak 190-4240EC

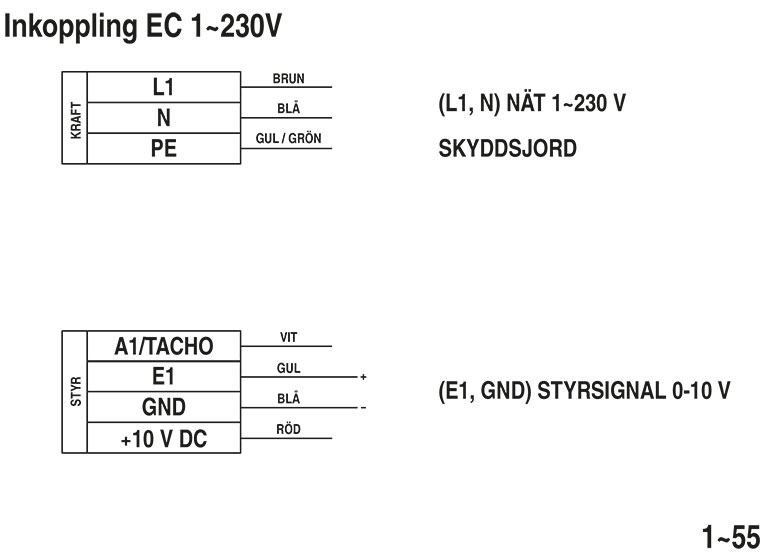

Kopplingsschema

Kopplingsschema
