Produktbeskrivning

Tak 280-2000EC

TAK är en takfläkt främst avsedd för installation i komfortventilationsanläggningar. Fläkten kan monteras på takgenomföring eller på plant underlag, t ex en suglåda placerad ovan yttertak. Den integrerade bottenramen och fällfunktionen gör takgenomföringen åtkomlig för rengöring utan att montera av fläkten. För att underlätta transport är fläkten försedd med praktiska bärhandtag och lyftöglor för kranlyft. I standardutförande är fläkten svart, men kan lackas i valfri NCS kulör enligt önskemål. Fläkten är försedd med EC-motor. I grundutförande har fläkten 0-10V styringång för potentiometerstyrning eller extern styrsignal. TAK kan levereras med inbyggd styrutrustning för tryckreglering med utetemperaturkompensering.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 0,9 A
Effekt 0,13 kW
Varvtal 2000 rpm
Temperaturområde -25-+60°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Förzinkad stålplåt
Material - hölje Plastbelagd stålplåt
Monteringsläge Vertikal axel
Mått 520*520 mm
Vikt 25kg

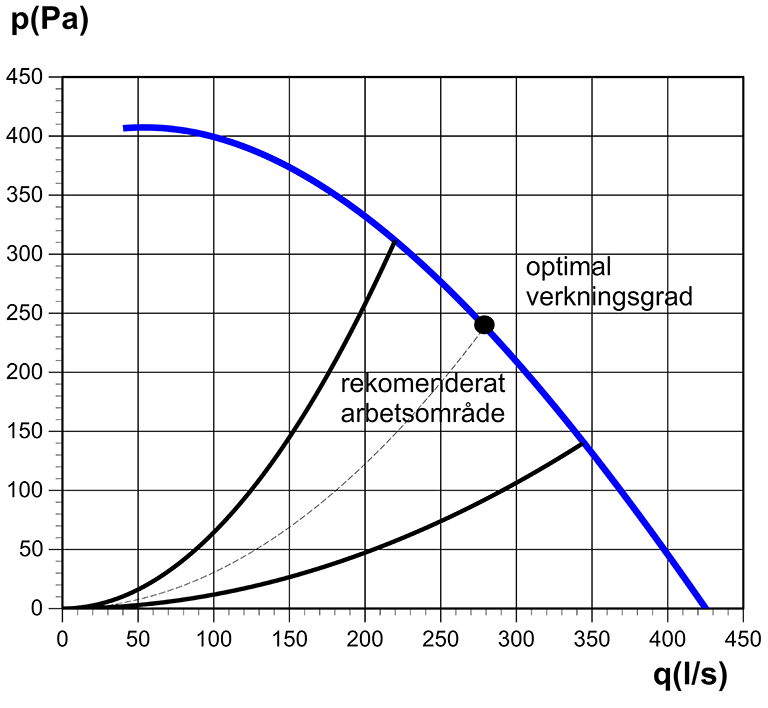

Diagram

Tak 280-2000EC

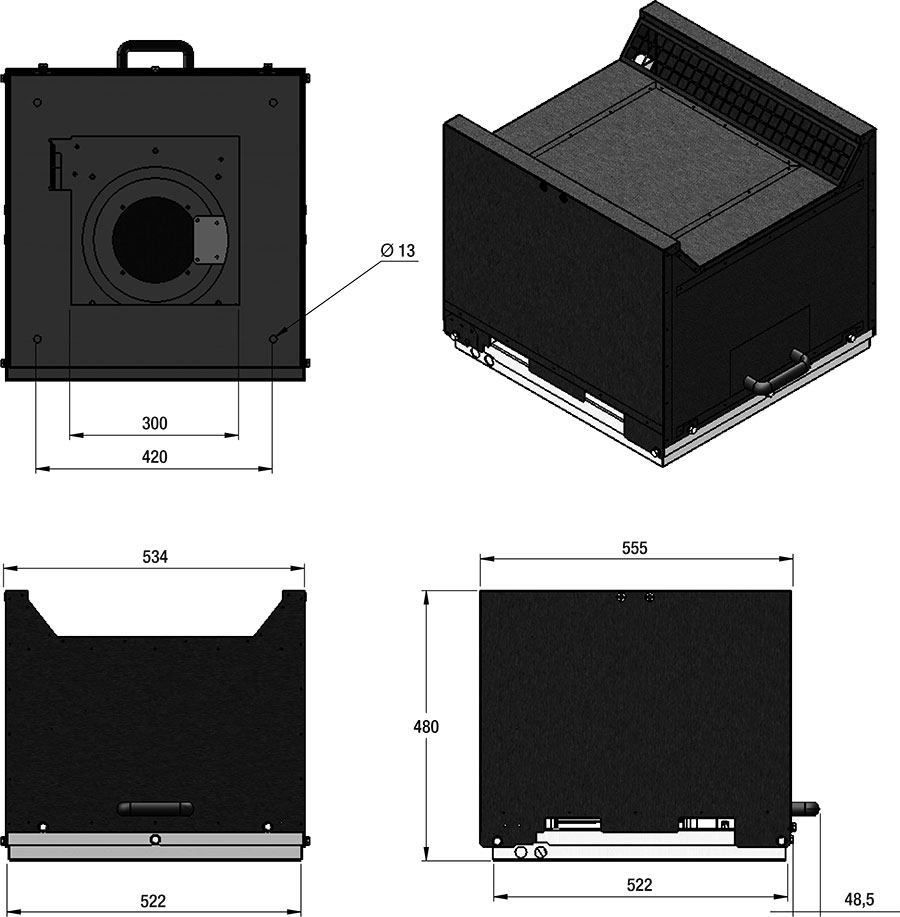

Ritning

Ritning Tak 280-2000EC

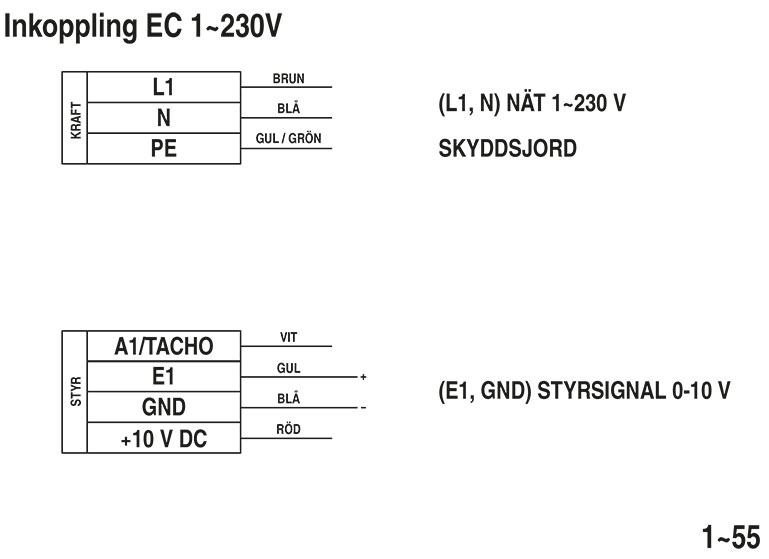

Kopplingsschema

Kopplingsschema
