Produktbeskrivning

Kanal-V 450-1550EC

KANAL-V (vertikal) är en fläkt avsedd för kanalanslutning av in- och utlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar eller dämpare på utsidan. Inloppet är alltid nedåt. Utloppet är i standardutförande riktat uppåt men fläkten kan fås med utlopp på någon av sidorna. Inloppet kan fås med rund anslutning, gejdanslutning eller kvadratiskt plant inlopp. Utloppet kan fås med gejdanslutning eller med rund anslutning. I standardutförande har KANAL-V gejdanslutning på både in- och utlopp.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 5,1A
Effekt 1,15kW
Varvtal 1550 rpm
K-faktor inloppskona 70,3 l/s
Temperaturområde -20-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Bredd 850 mm
Höjd 850 mm
Längd 620 mm
Inloppskanal rund 500 mm
Utloppskanal, gejdanslutning 750x520 mm
Vikt 56 kg

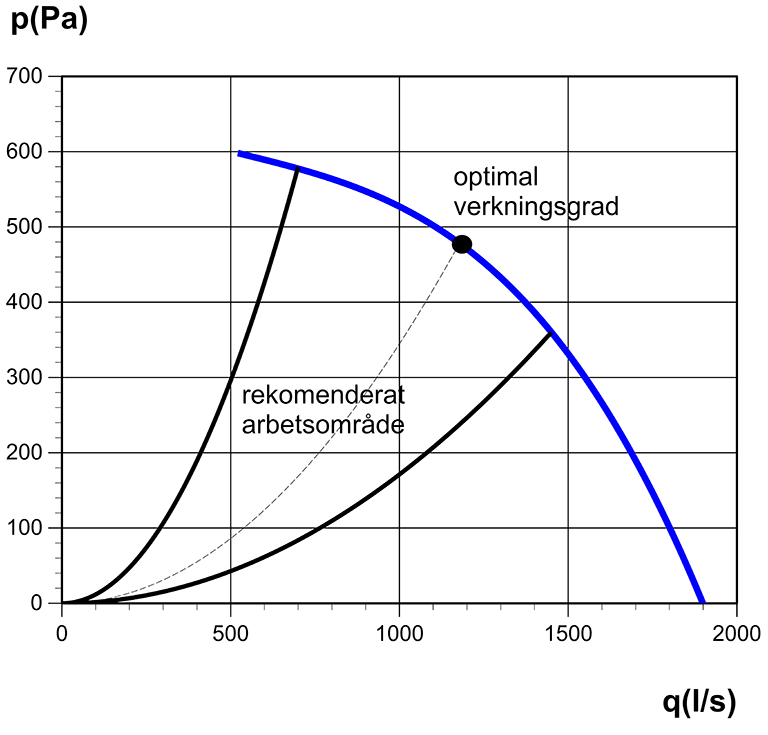

Diagram

Kanal-V 450-1550EC

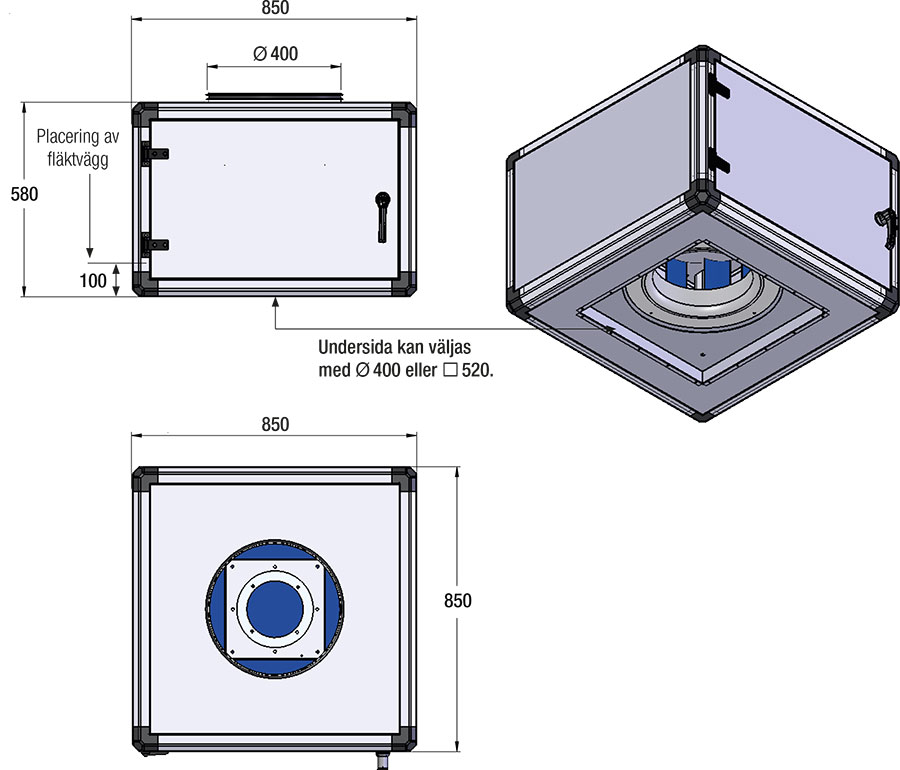

Ritning

Ritning Kanal-V 450-1550EC

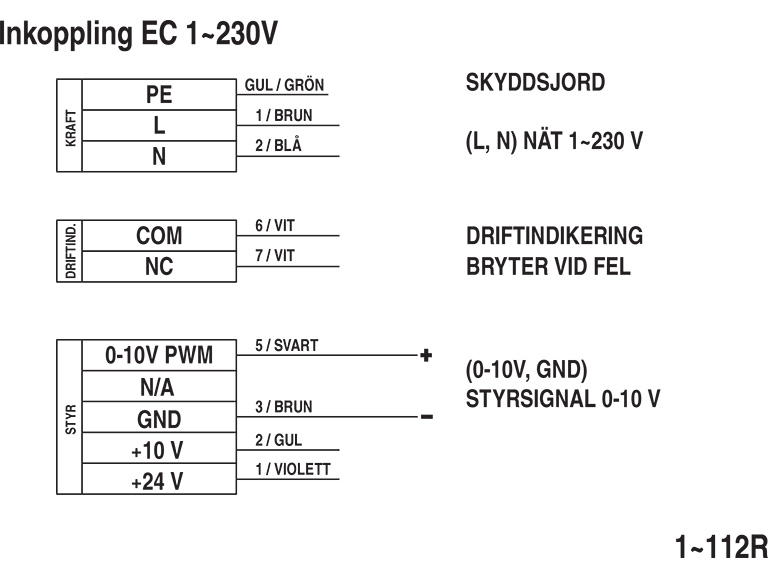

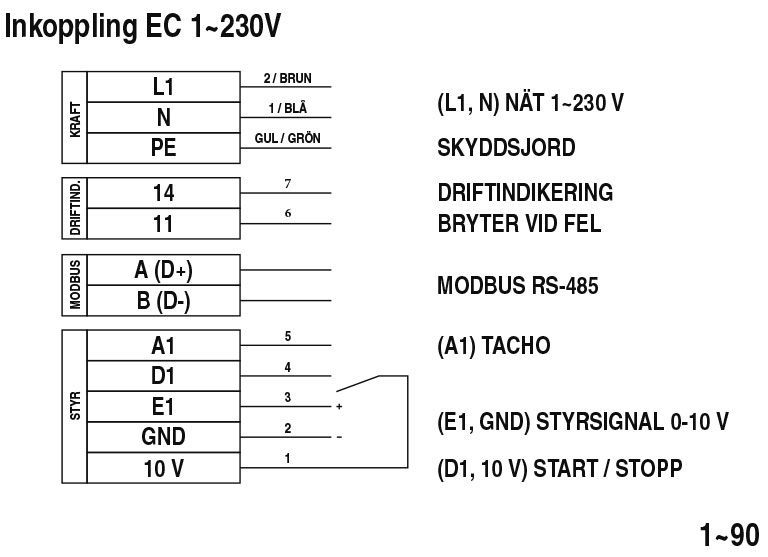

Kopplingsschema

Kopplingsschema
