Produktbeskrivning
Kanal-V 450-1900EC
KANAL-V (vertikal) är en fläkt avsedd för kanalanslutning av in- och utlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar eller dämpare på utsidan. Inloppet är alltid nedåt. Utloppet är i standardutförande riktat uppåt men fläkten kan fås med utlopp på någon av sidorna. Inloppet kan fås med rund anslutning, gejdanslutning eller kvadratiskt plant inlopp. Utloppet kan fås med gejdanslutning eller med rund anslutning. I standardutförande har KANAL-V gejdanslutning på både in- och utlopp.Specifikation
| Specifikation | |
| Spänning | 3~380-480 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 3,2 A |
| Effekt | 1,94 kW |
| Varvtal | 1900 rpm |
| K-faktor inloppskona | 70,3 l/s |
| Temperaturområde | -20-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Komposit |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Horisontell axel |
| Bredd | 850 mm |
| Höjd | 850 mm |
| Längd | 620 mm |
| Inloppskanal rund | 500 mm |
| Utloppskanal, gejdanslutning | 750x520 mm |
| Vikt | 56 kg |

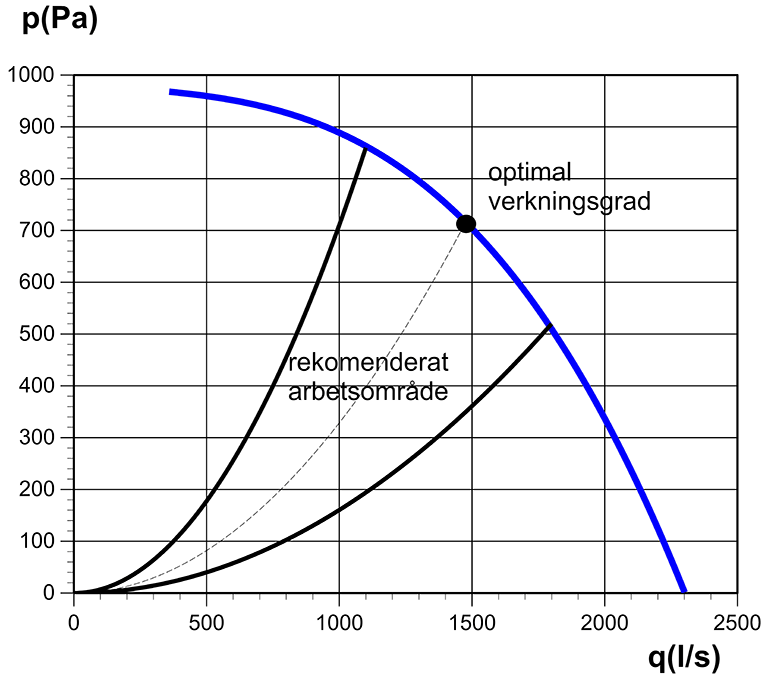

Diagram

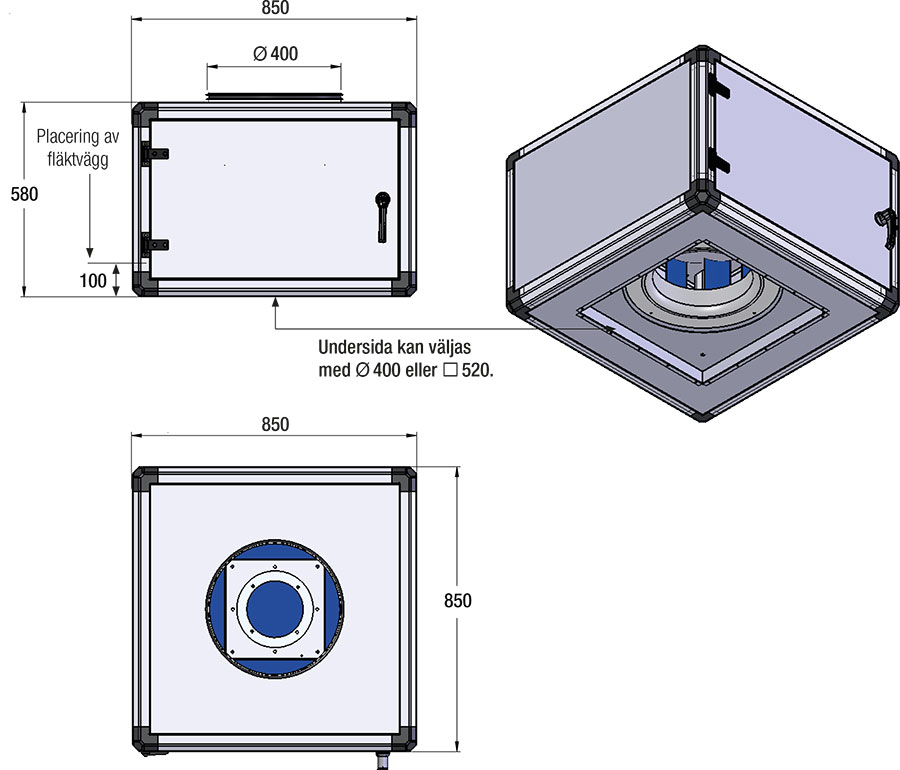

Ritning

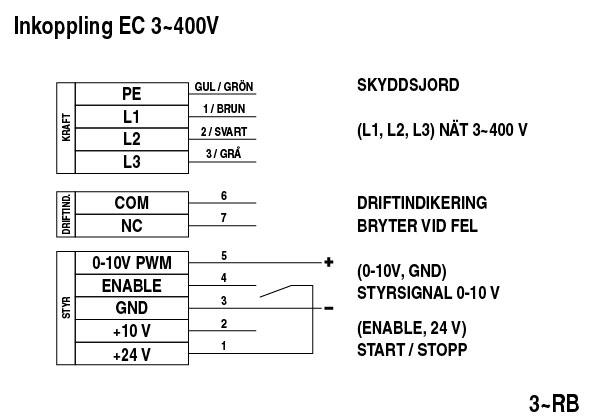

Kopplingsschema
