Produktbeskrivning
Modul 310-3640EC
MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.Specifikation
Specifikation | |
Spänning | 3~380-480 VAC |
Frekvens | 50/60 Hz |
Märkström | 4,0-3,2 A |
Effekt | 2,5 kW |
Varvtal | 3640 rpm |
K-faktor inloppskona | 26,4 l/s |
Temperaturområde | -20-+55°C |
Motor | EC-motor med inbyggt motorskydd |
Kapslingsklass | IP54 |
Material - fläkthjul | Komposit |
Material - hölje | Aluzinkbehandlad stålplåt |
Monteringsläge | Vertikal axel |
Total höjd | 307 mm |
Höjd | 307 mm |
Vikt | 16 kg |
Inloppsplattans mått | 420x420 mm |

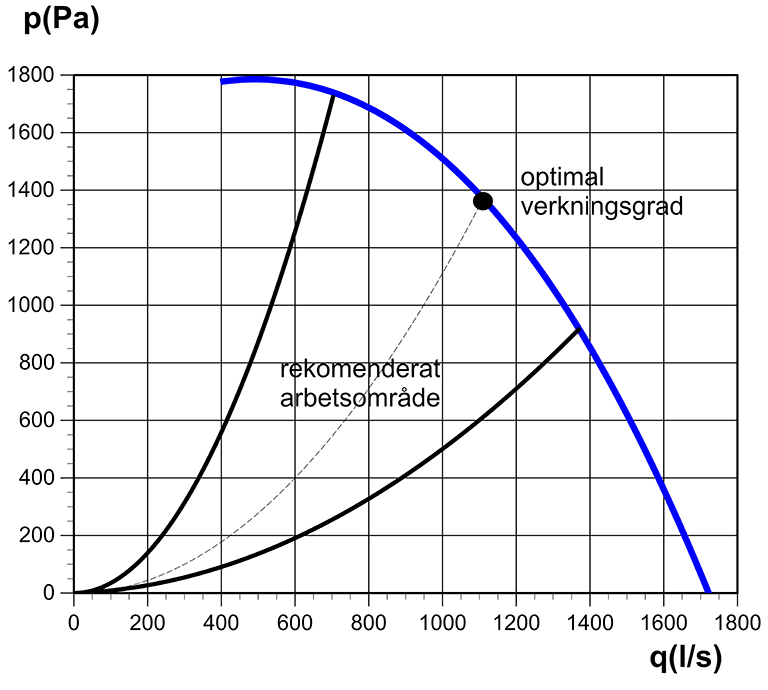

Diagram
Ritning

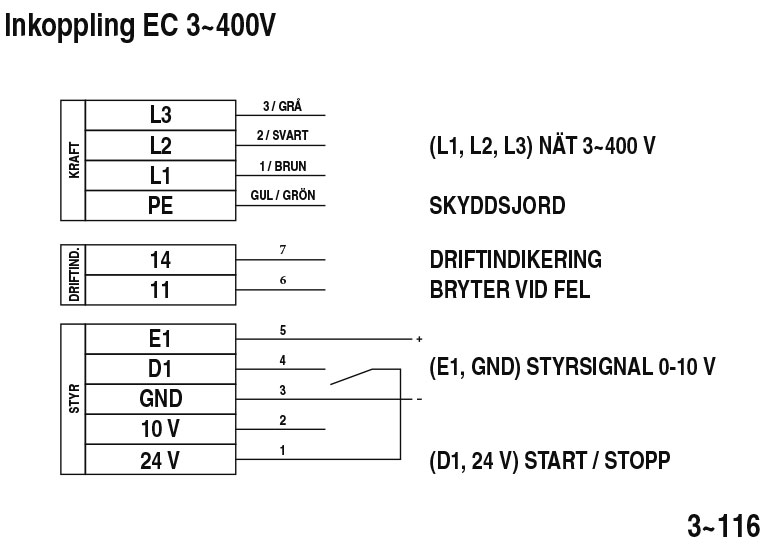

Kopplingsschema
