Produktbeskrivning

Modul 450-1550EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 5,1 A
Effekt 1,15 kW
Varvtal 1550 rpm
Temperaturområde -25-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal axel
Total höjd 352 mm
Höjd 352 mm
Vikt 19 kg
Inloppsplattans mått 560x560 mm

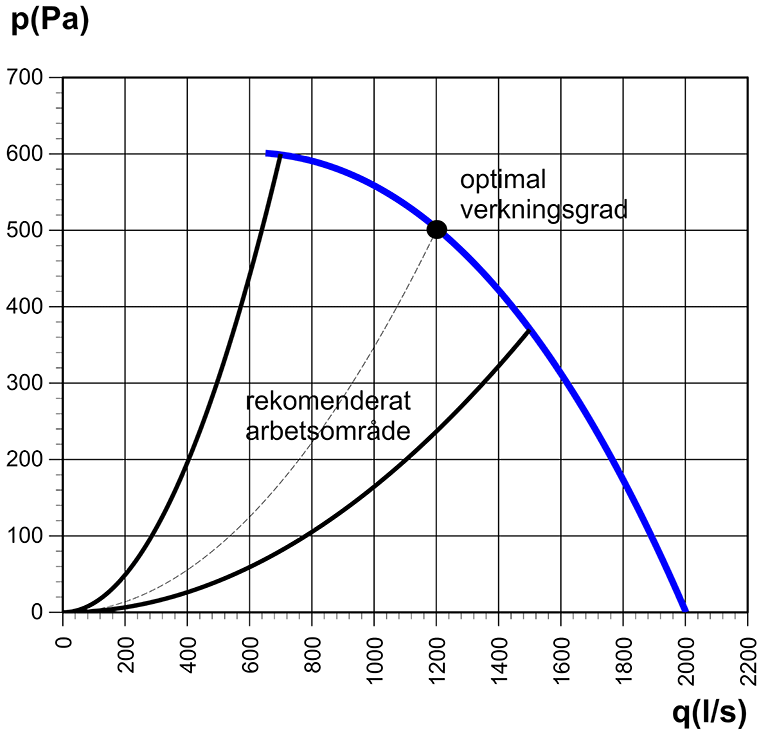

Diagram

Modul 450-1550EC

Ritning

Ritning Modul 450-1550EC

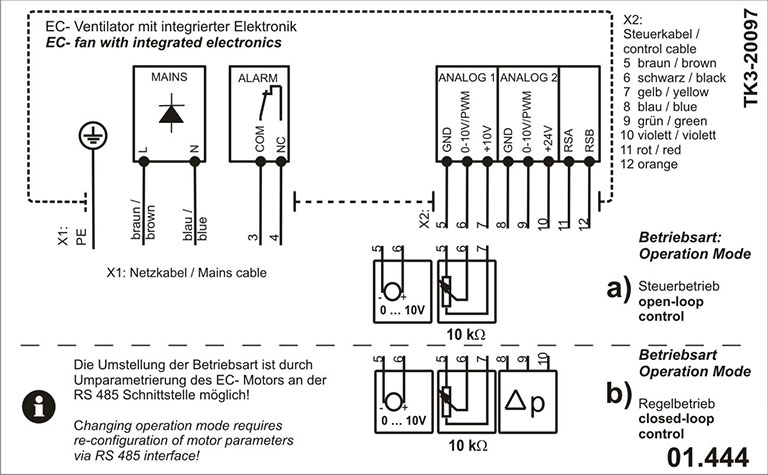

Kopplingsschema

Kopplingsschema
