Produktbeskrivning

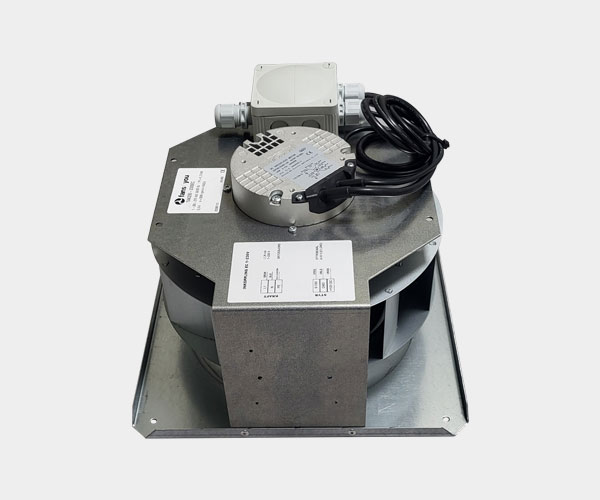

Modul 280-2000EC
MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.Specifikation
| Specifikation | |
| Spänning | 1~230 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 0,9 A |
| Effekt | 0,13 kW |
| Varvtal | 2000 rpm |
| Temperaturområde | -20-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP44 |
| Material - fläkthjul | Förzinkad stålplåt |
| Material - hölje | Förzinkad stålplåt |
| Monteringsläge | Vertikal axel |
| Vikt | 6 kg |

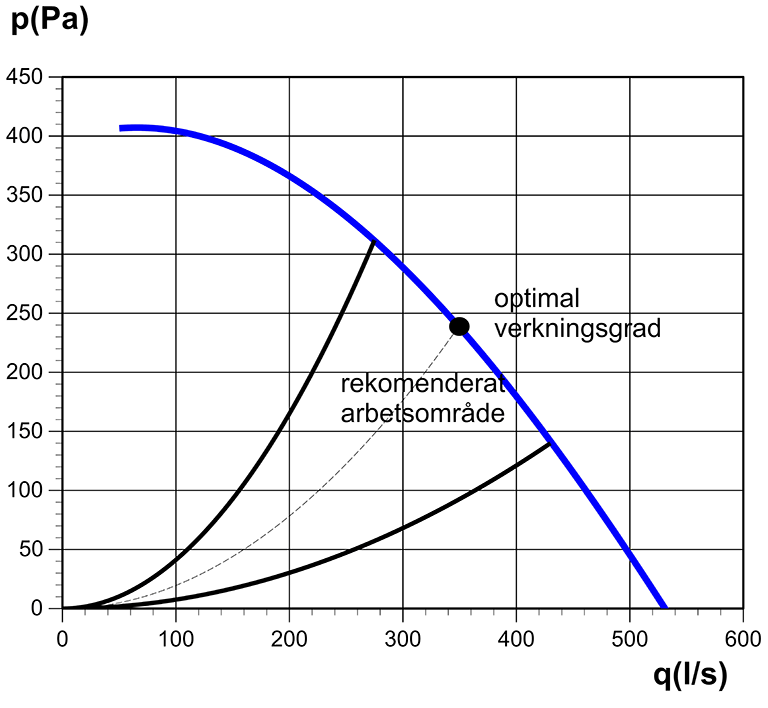

Diagram

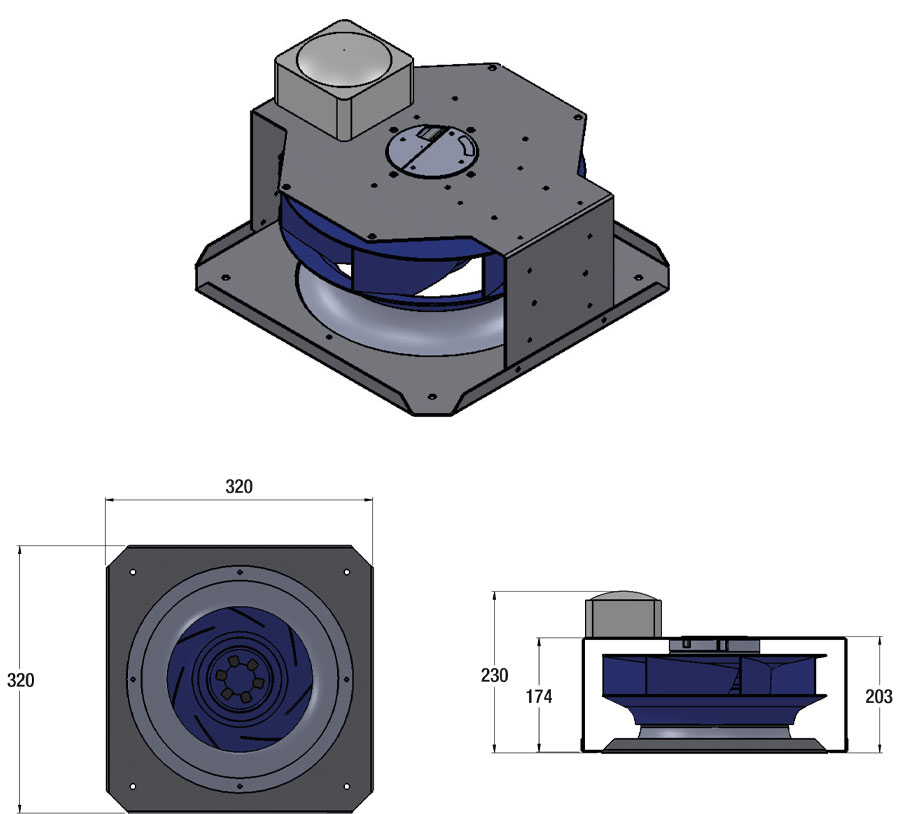

Ritning

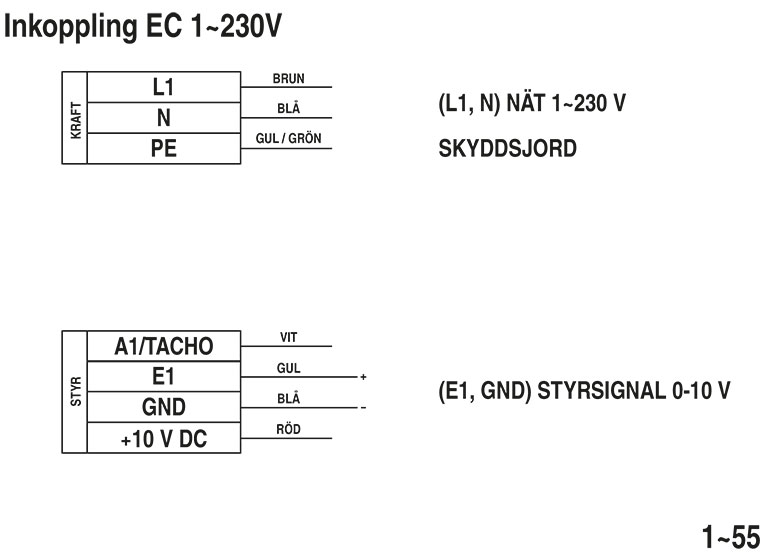

Kopplingsschema
