Produktbeskrivning
Modul 250-3870EC

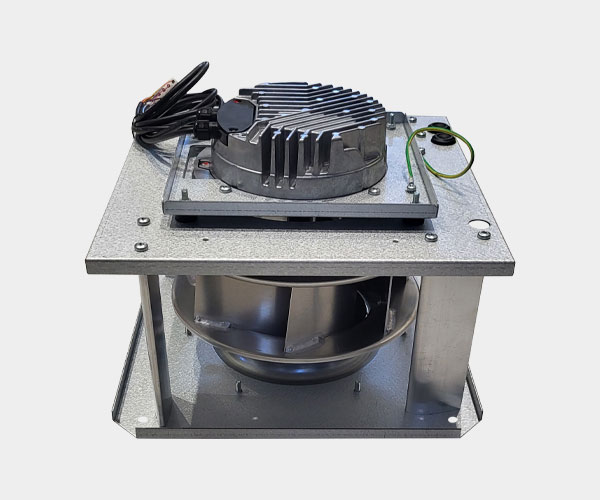

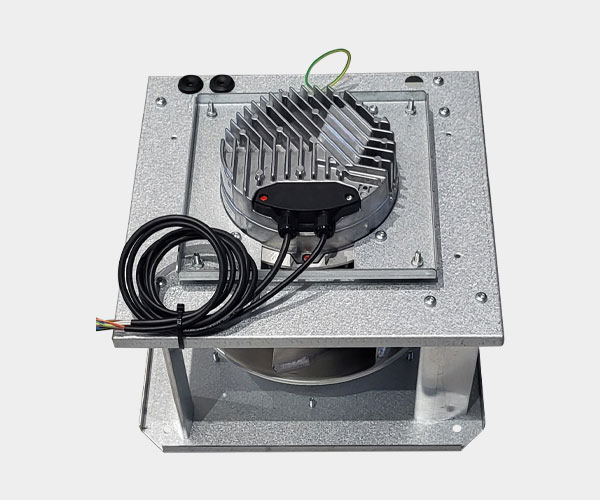

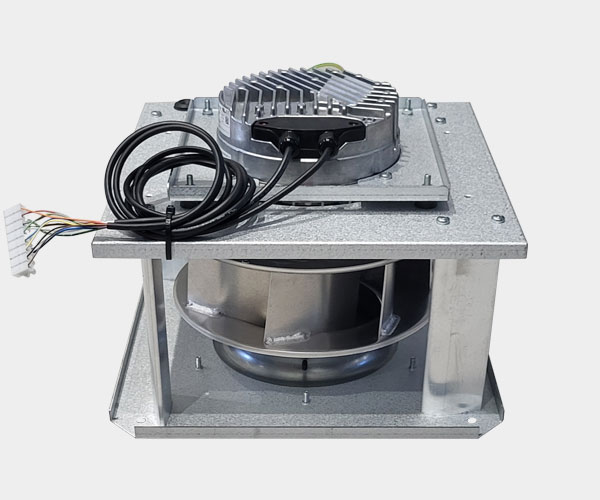

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.Specifikation
| Specifikation | |
| Spänning | 1~230 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 4,8 A |
| Effekt | 1,1 kW |
| Varvtal | 3870 rpm |
| Temperaturområde | -20-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Aluminium |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Vertikal axel |
| Total höjd | 269 mm |
| Höjd | 269 mm |
| Vikt | 11 kg |
| Inloppsplattans mått | 380x380 mm |

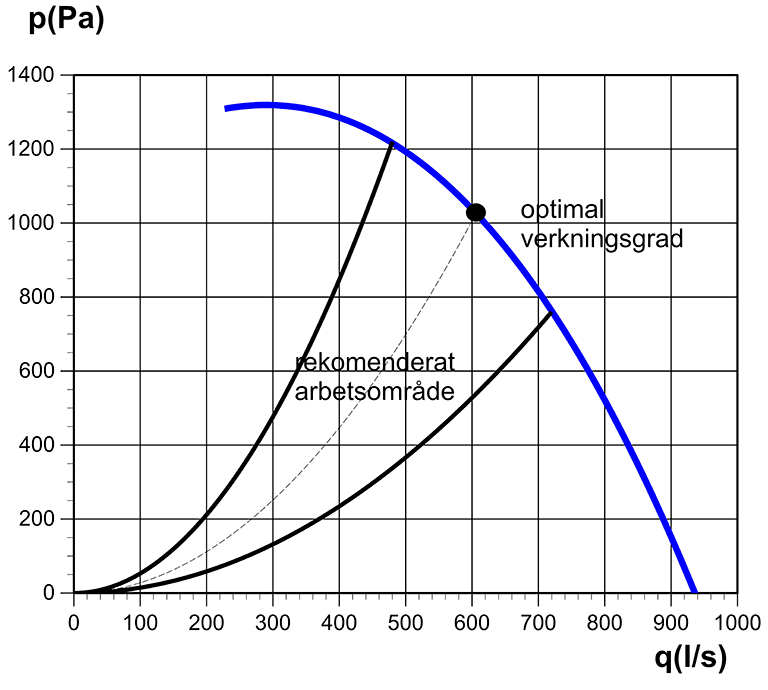

Diagram

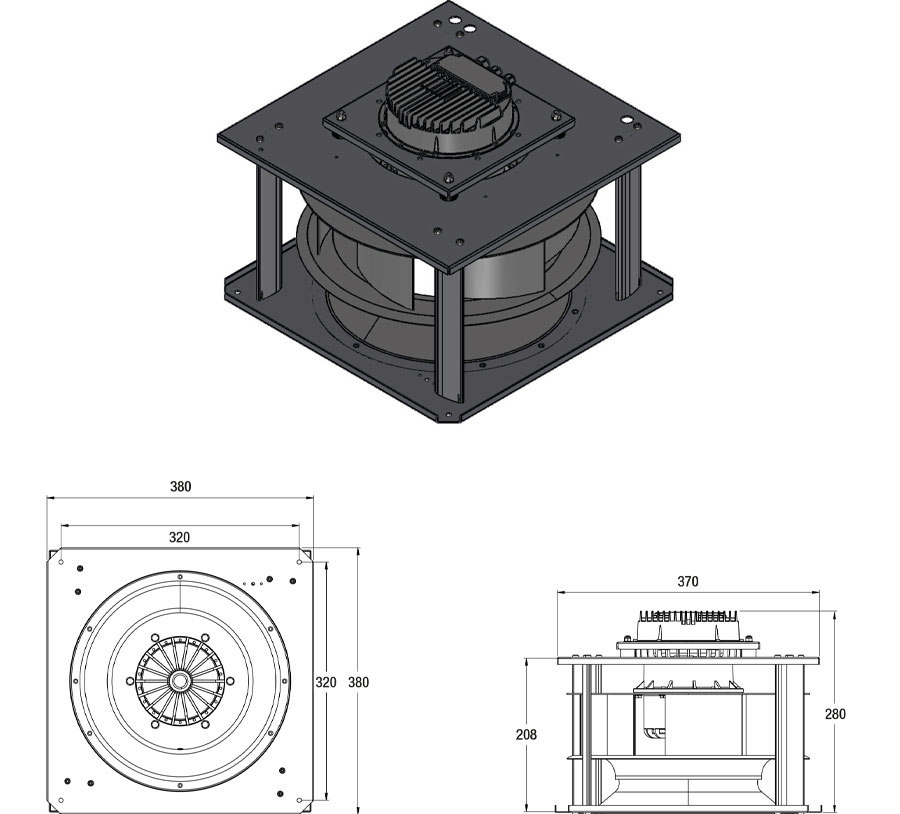

Ritning

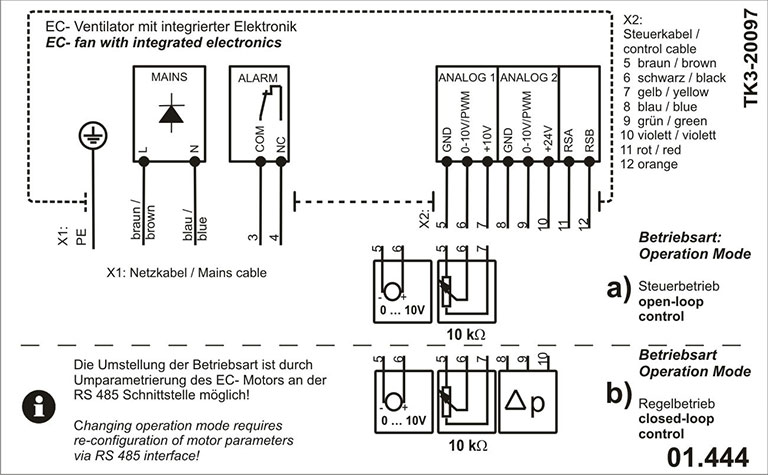

Kopplingsschema
