Produktbeskrivning

Modul 280-2040EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 1,45-1,05 A
Effekt 0,29 kW
Varvtal 2040 rpm
K-faktor inloppskona 23,9 l/s
Temperaturområde -20-+60°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Plastbelagd stålplåt
Monteringsläge Vertikal axel
Total höjd 226 mm
Höjd 226 mm
Vikt 15 kg
Inloppsplattans mått 400x400 mm

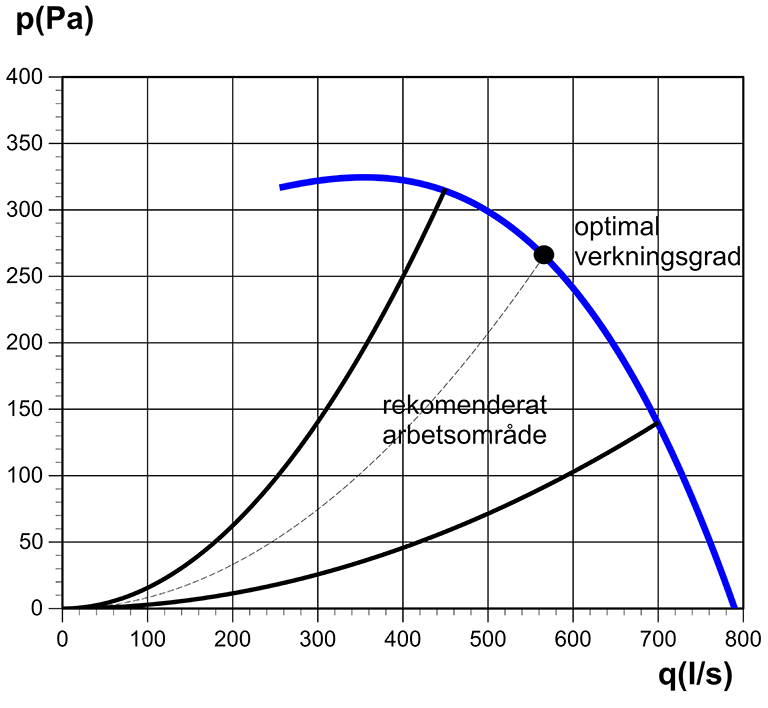

Diagram

Modul 280-2040EC

Ritning

Ritning Modul 280-2040EC

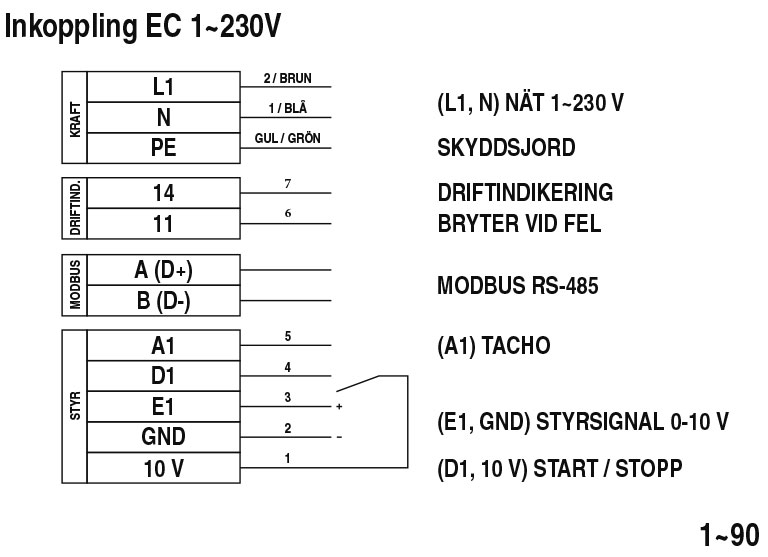

Kopplingsschema

Kopplingsschema
