Produktbeskrivning

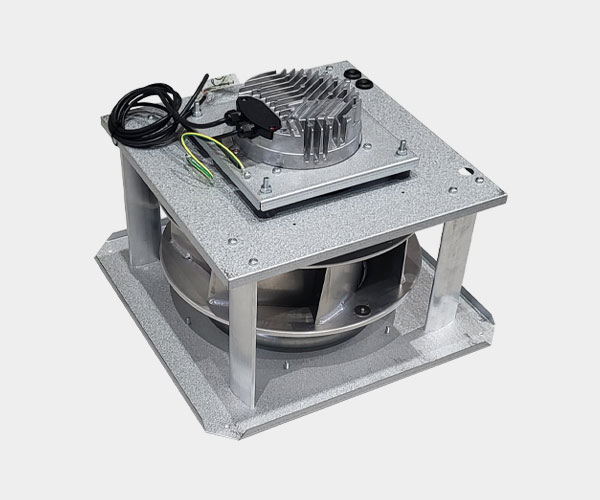

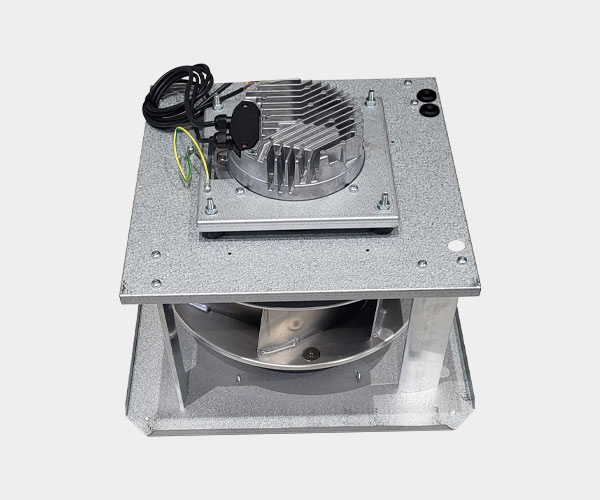

Modul 310-2500EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 1~230 VAC
Frekvens 50/60 Hz
Märkström 4,4 A
Effekt 1,0 kW
Varvtal 2500 rpm
Temperaturområde -20-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Aluminium
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal axel
Total höjd 322 mm
Höjd 322 mm
Vikt 16 kg
Inloppsplattans mått 440x440 mm

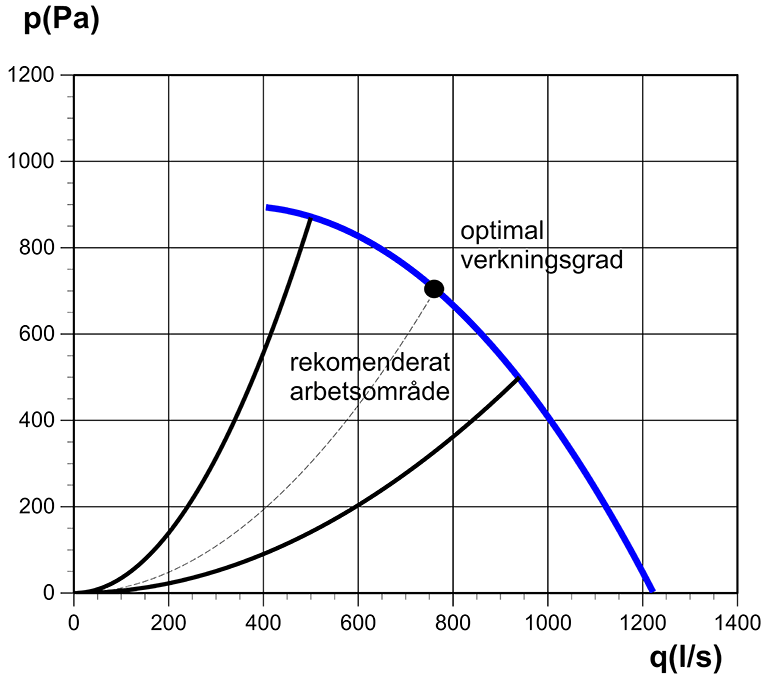

Diagram

Modul 310-2500EC

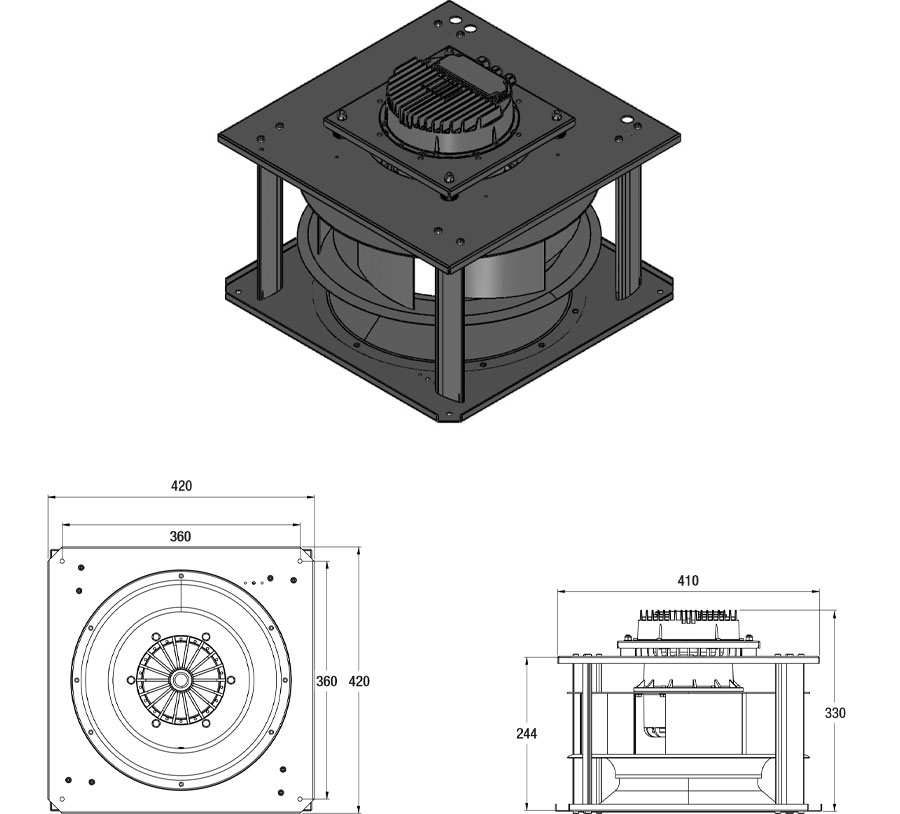

Ritning

Ritning Modul 310-2500EC

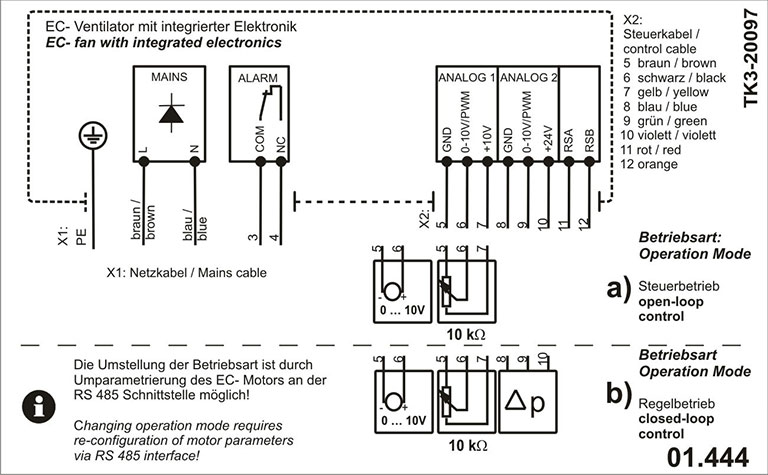

Kopplingsschema

Kopplingsschema
