Produktbeskrivning
Modul 355-1550EC
MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.Specifikation
| Specifikation | |
| Spänning | 1~200-277 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 2,0-1,45 A |
| Effekt | 0,5 kW |
| Varvtal | 1550 rpm |
| K-faktor inloppskona | 40 l/s |
| Temperaturområde | -20-+55°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Komposit |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Vertikal axel |
| Total höjd | 268 mm |
| Höjd | 268 mm |
| Vikt | 14 kg |
| Inloppsplattans mått | 500x500 mm |

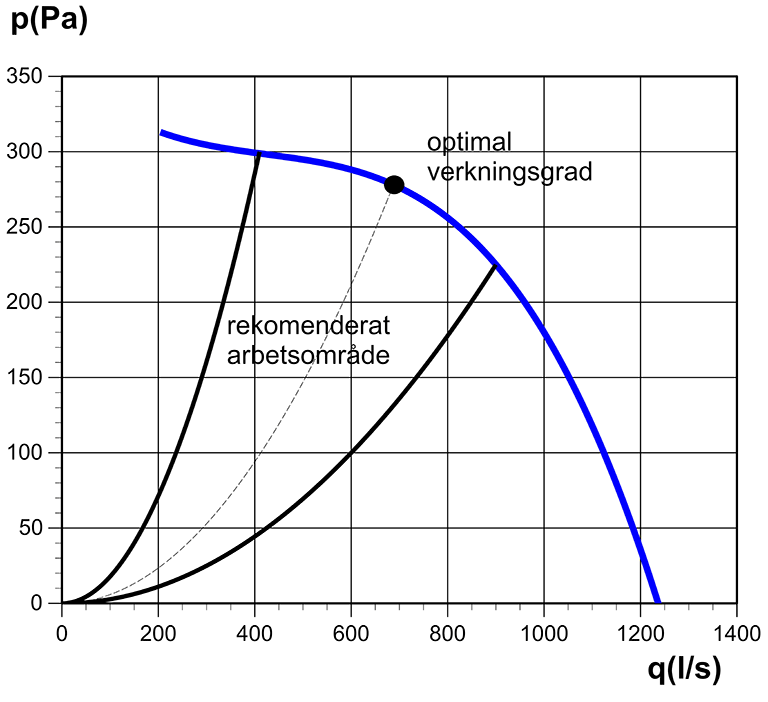

Diagram
Ritning

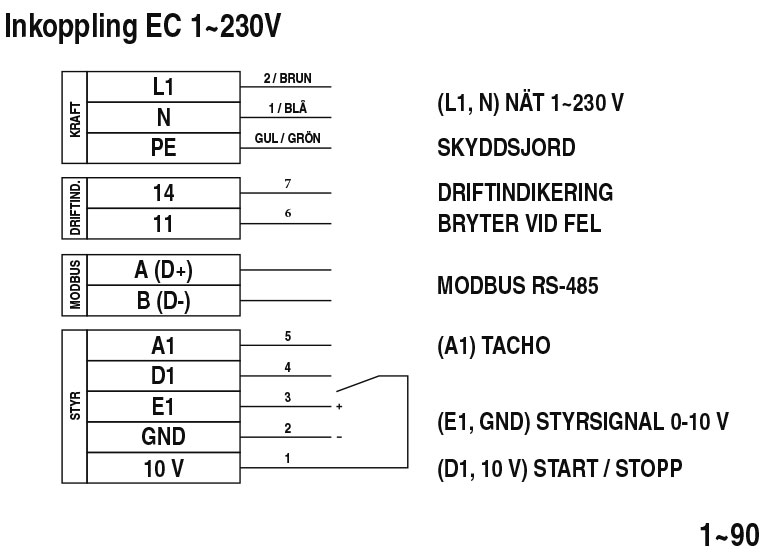

Kopplingsschema
