Produktbeskrivning
Modul 400-1730EC

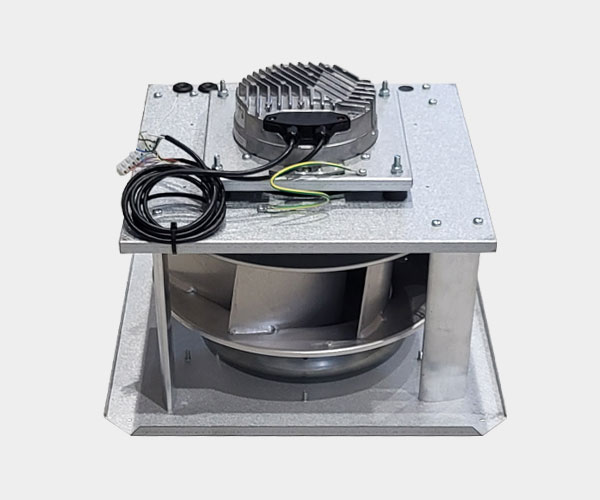

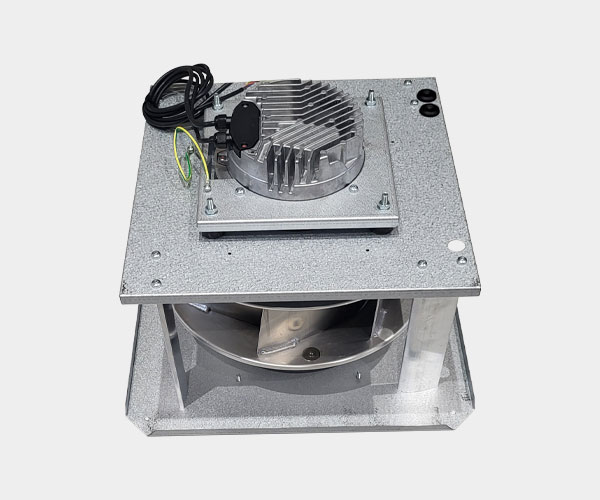

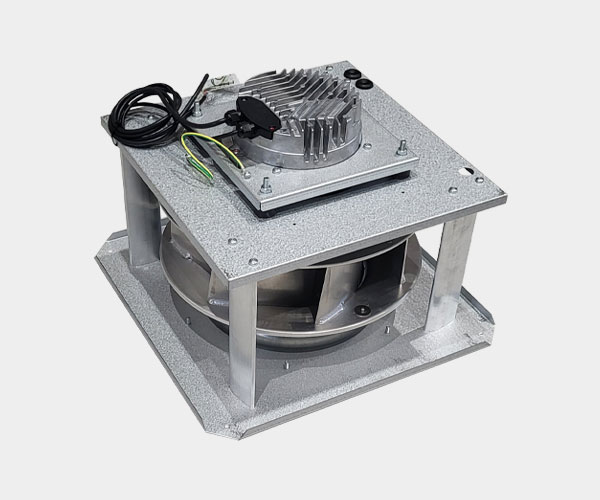

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.Specifikation
| Specifikation | |
| Spänning | 1~230 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 5,1 A |
| Effekt | 1,15 kW |
| Varvtal | 1730 rpm |
| Temperaturområde | -25-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Aluminium |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Vertikal axel |
| Total höjd | 368 mm |
| Höjd | 368 mm |
| Vikt | 20 kg |
| Inloppsplattans mått | 500x500 mm |

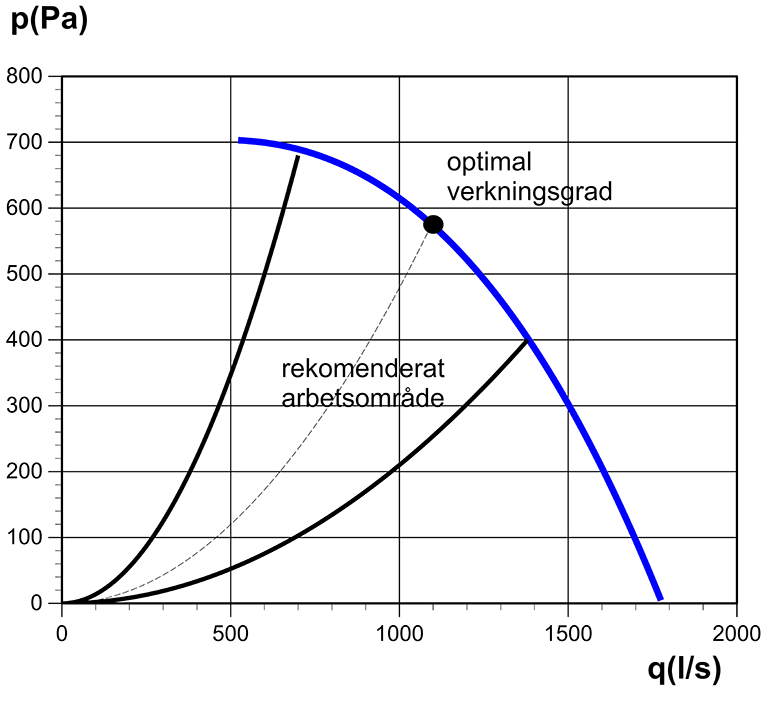

Diagram
Ritning

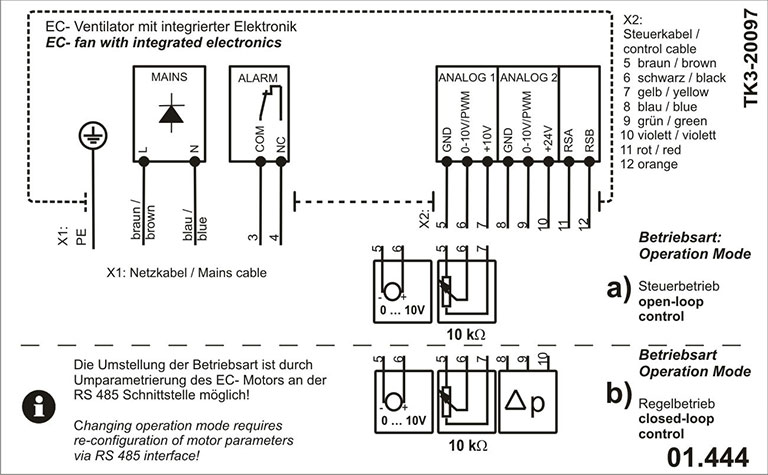

Kopplingsschema
