Produktbeskrivning

Modul 450-2690EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 7,03 A
Effekt 4,52 kW
Varvtal 2690 rpm
K-faktor inloppskona 52,3 l/s
Temperaturområde -25-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Stål
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal axel
Total höjd 422 mm
Höjd 422 mm
Vikt 35 kg
Inloppsplattans mått 560x560 mm

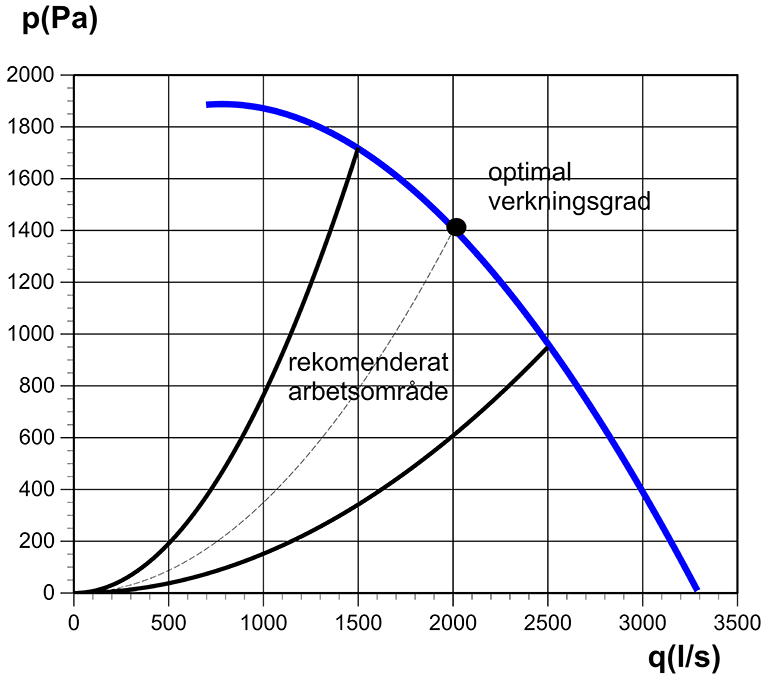

Diagram

Modul 450-2690EC

Ritning

Ritning Modul 450-2690EC

Kopplingsschema

Kopplingsschema
