Produktbeskrivning

Modul 560-1410EC

MODUL är avsedd för placering i ventilationsaggregats tryckkammare. MODUL är direktdriven av en EC-motor i ytterrotorutförande. På grund av ytterrotormotorns design har fläkten en kort längd vilket gör den lättinstallerad i befintliga ventilationsaggregat. Fläktens roterande delar är upphängda på ett vibrationsisolerande stativ. MODUL skall installeras med vertikal axel. Skall axeln vara horisontell används fläkten KAMMAR.

Specifikation

Specifikation
Spänning 3~380-480 VAC
Frekvens 50/60 Hz
Märkström 4,2-3,4 A
Effekt 2,6 kW
Varvtal 1410 rpm
K-faktor inloppskona 100,0 l/s
Temperaturområde -20-+60°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal axel
Total höjd 410 mm
Höjd 410 mm
Vikt 45 kg
Inloppsplattans mått 710x710 mm

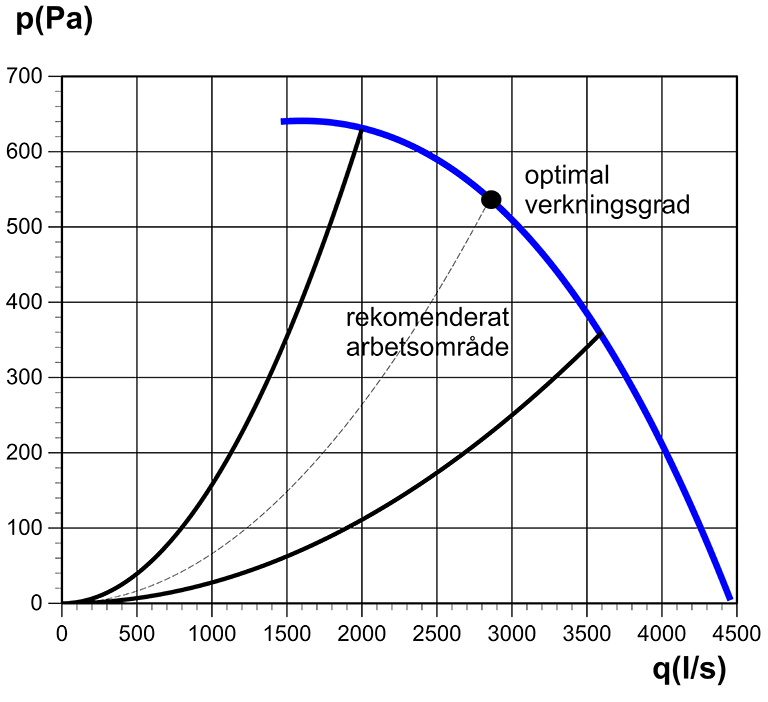

Diagram

Modul 560-1410EC

Ritning

Ritning Modul 560-1410EC

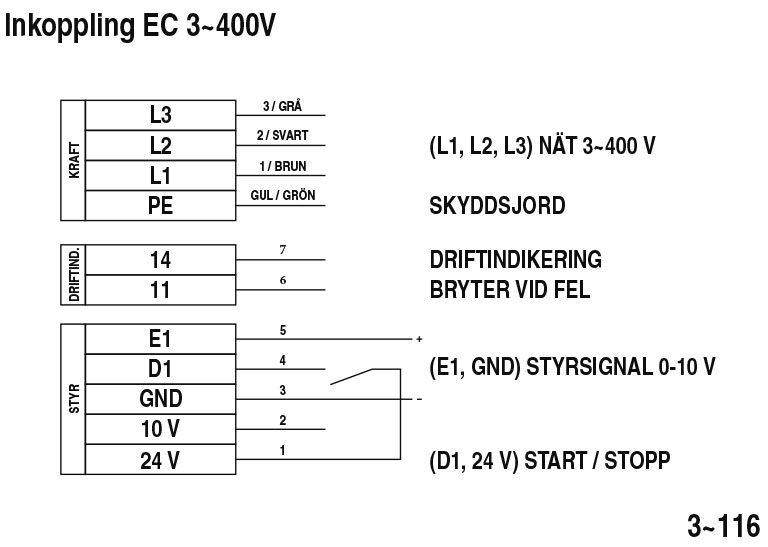

Kopplingsschema

Kopplingsschema
