Produktbeskrivning

Kanal 190-4240EC

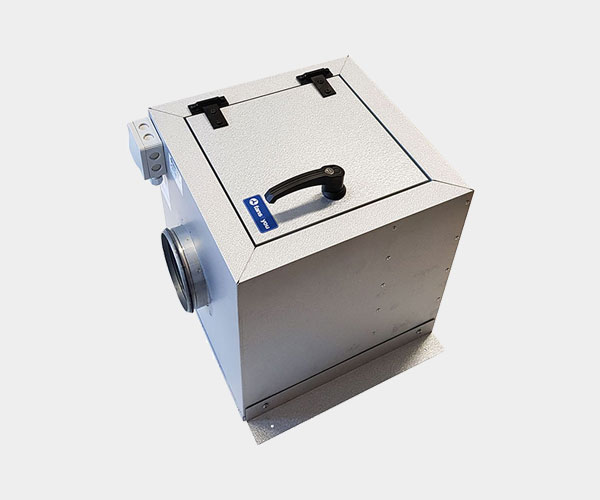

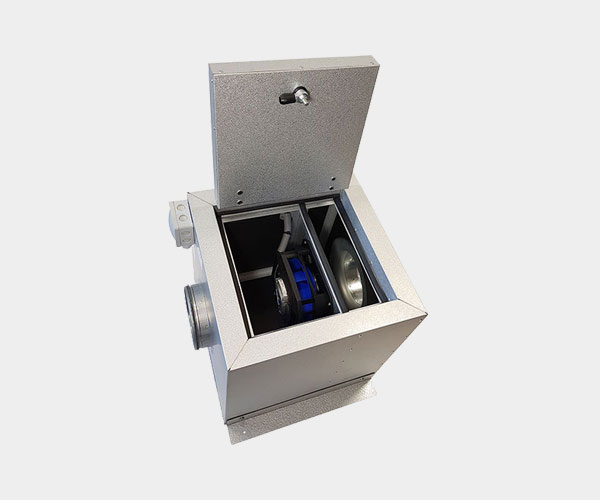

KANAL190 är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är tillverkad i aluzinkbehandlad stålplåt och invändigt isolerad med 50mm belagd isolering. Fläkten kan monteras i valfri position, fästbeslag ingår i leveransen. In- och utlopp är runda med diametern 160mm. Dörren är försedd med rejäla gångjärn och låsbart handtag med rullregel.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 1,5-1,25 A
Effekt 0,17 kW
Varvtal 4240 rpm
Temperaturområde -20-+60°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal eller horisontell axel
Bredd 440 mm
Höjd 440 mm
Längd 440 mm
Inloppskanal rund 160 mm
Utloppskanal, gejdanslutning 160mm mm
Vikt 18 kg

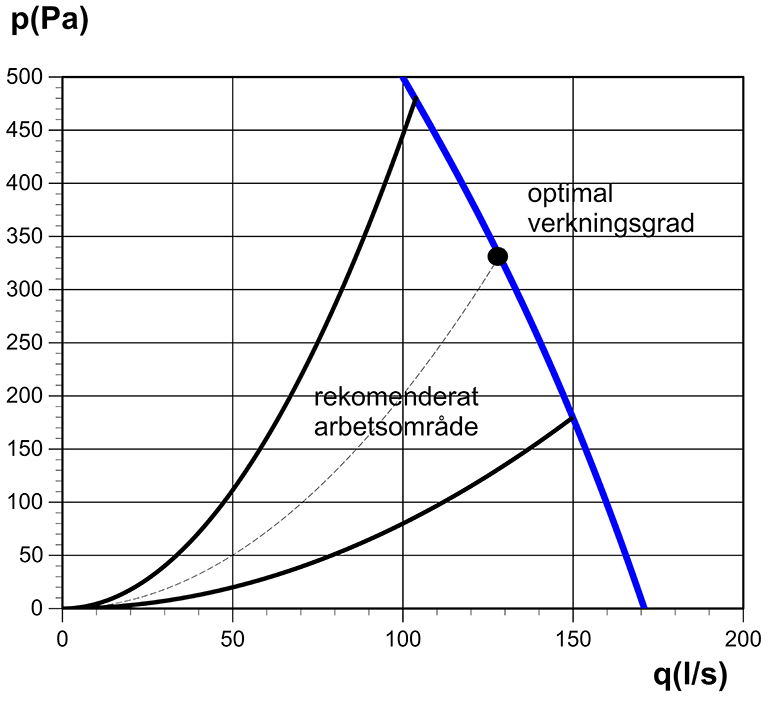

Diagram

Kanal 190-4240EC

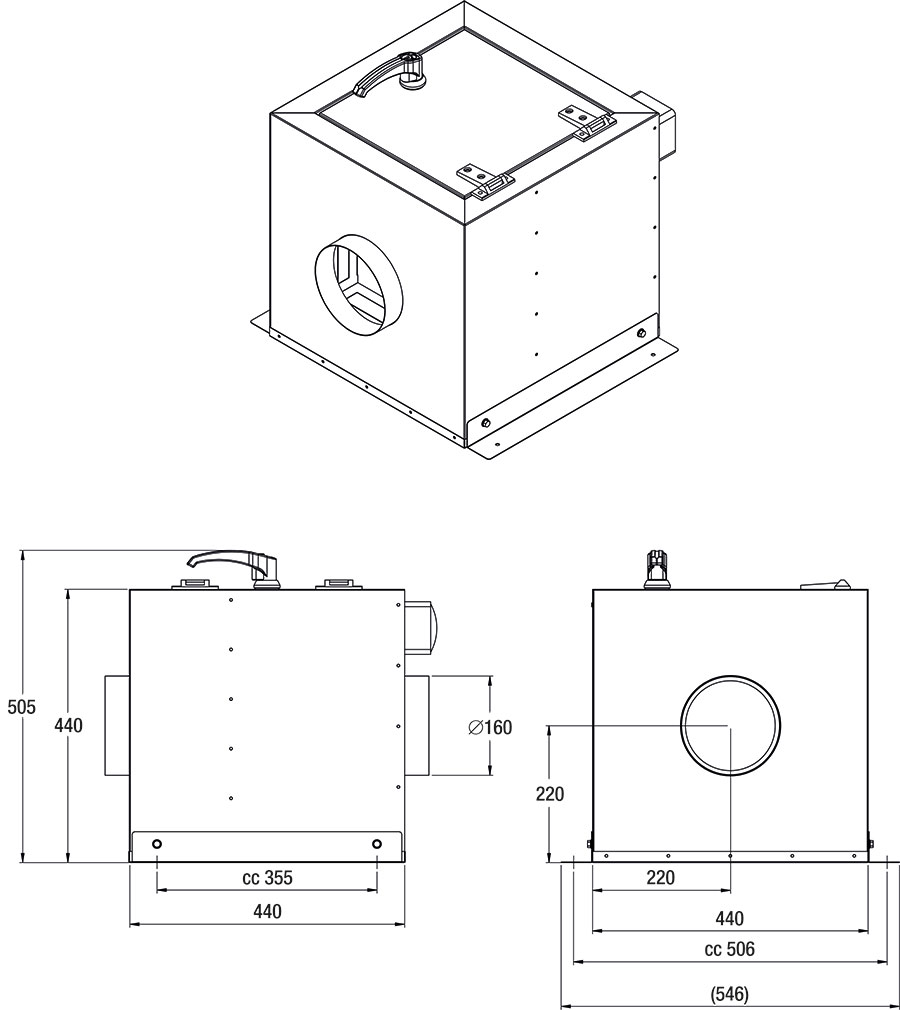

Ritning

Ritning Kanal 190-4240EC

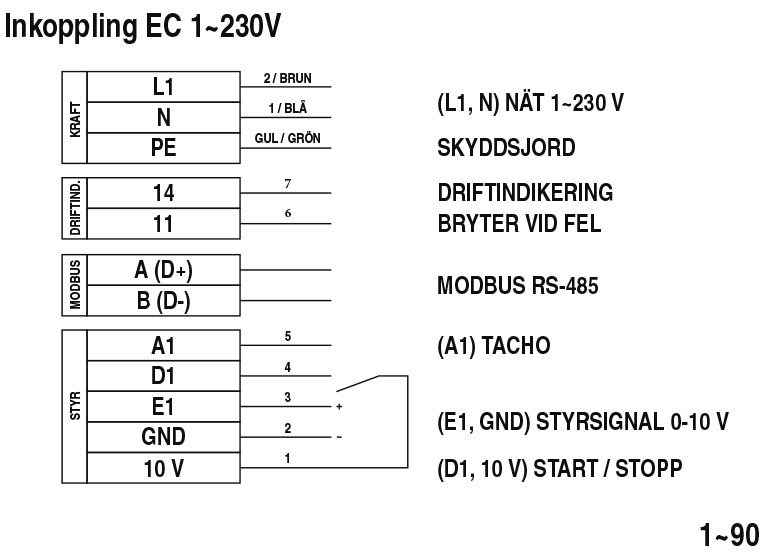

Kopplingsschema

Kopplingsschema
