Produktbeskrivning
Kanal 560-1960EC

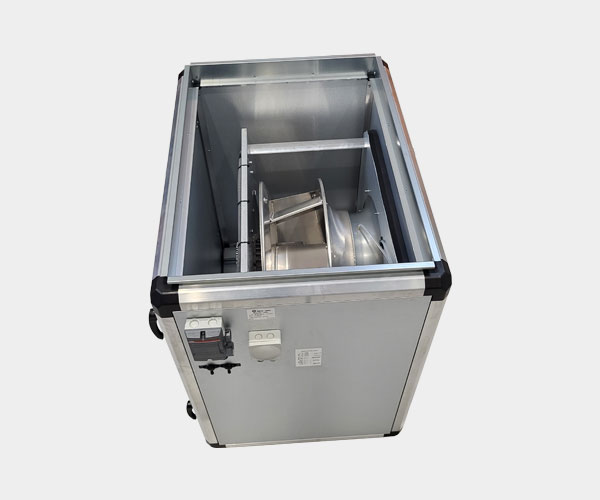

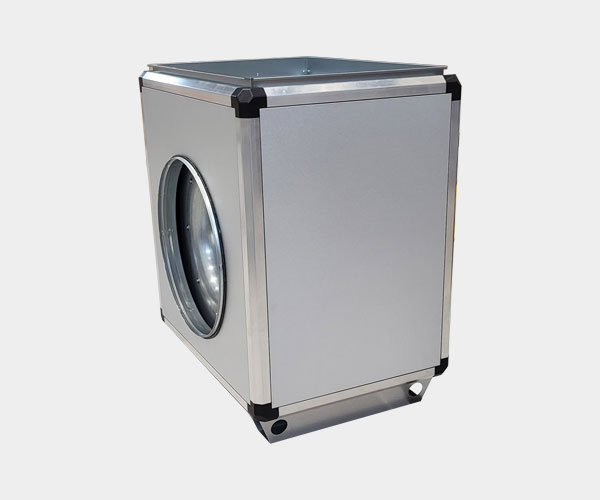

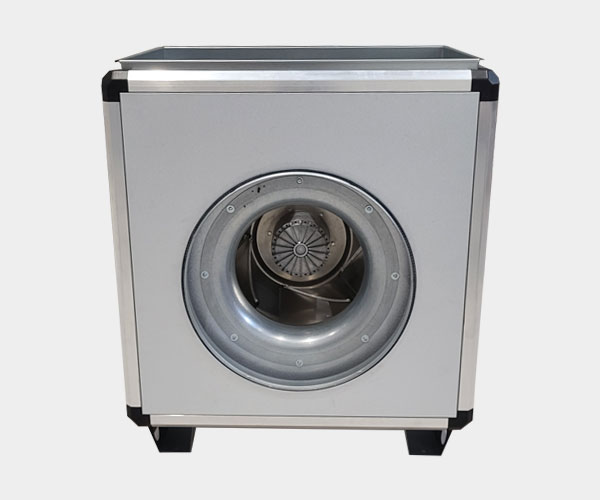

KANAL är en fläkt avsedd för kanal anslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. Utloppet är i standardutförande riktat uppåt.Specifikation
| Specifikation | |
| Spänning | 3~380-480 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 9,8 A |
| Effekt | 6,4 kW |
| Varvtal | 1960 rpm |
| K-faktor inloppskona | 101,5 l/s |
| Temperaturområde | -25-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Aluminium |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Horisontell axel |
| Bredd | 1020 mm |
| Höjd | 1020 mm |
| Längd | 750 mm |
| Inloppskanal rund | 630 mm |
| Utloppskanal, gejdanslutning | 920x650 mm |
| Vikt | 98 kg |

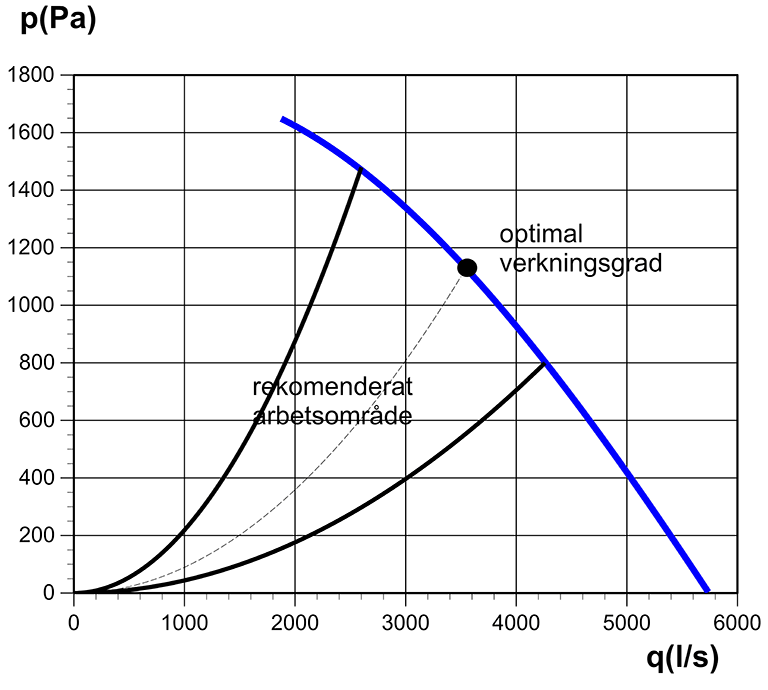

Diagram

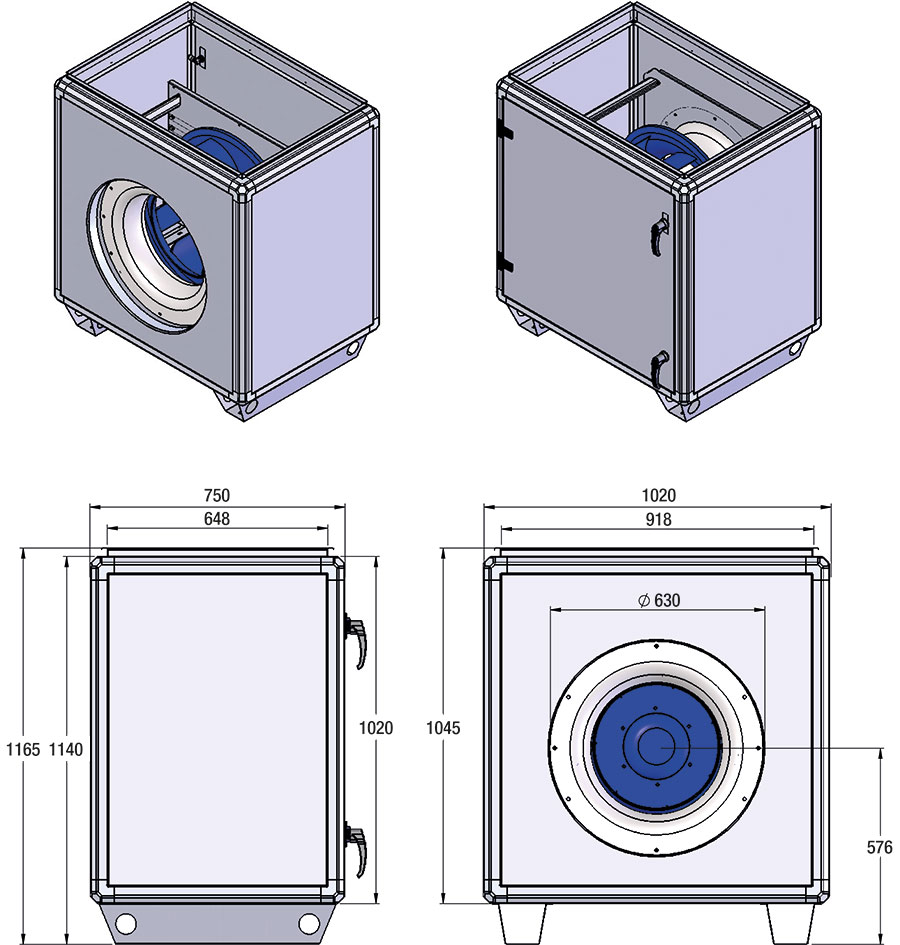

Ritning
KANAL med dörren baktill

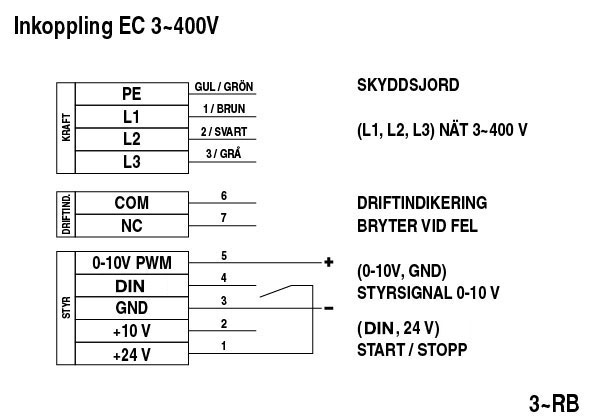

Kopplingsschema
