Produktbeskrivning

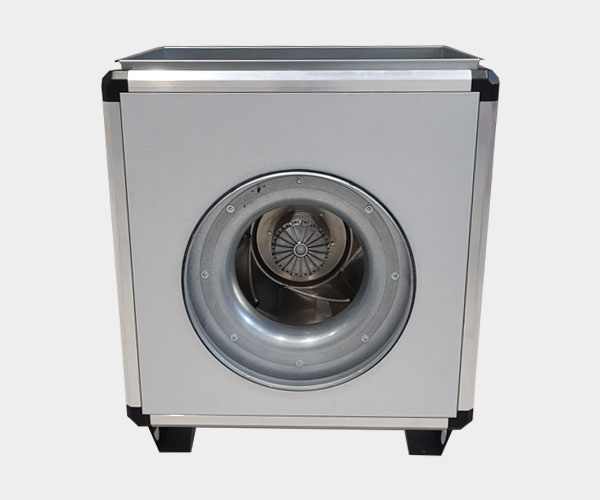

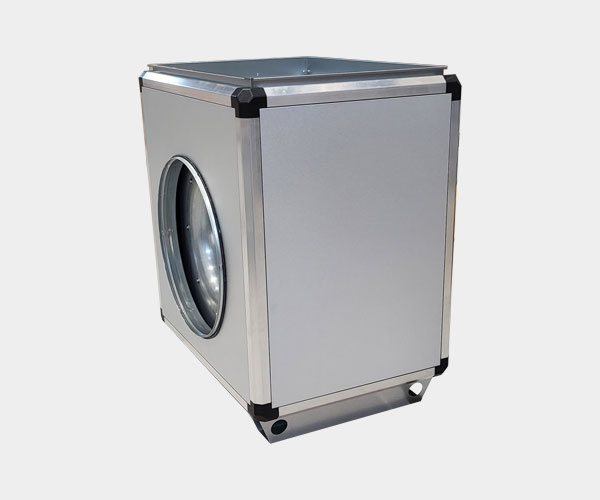

Kanal 560-1480EC

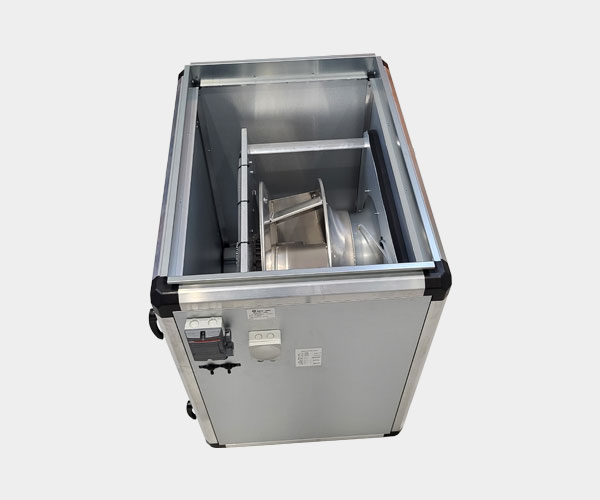

KANAL är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL finns i två huvudutförande, med dörr på gavel och med dörr baktill. Utloppet går att flytta, se beskrivning i PDF-fil under fliken ritning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.Specifikation
| Specifikation | |
| Spänning | 3~380-480 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 4,6 A |
| Effekt | 3,0 kW |
| Varvtal | 1480 rpm |
| K-faktor inloppskona | 101,5 l/s |
| Temperaturområde | -25-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Aluminium |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Horisontell axel |
| Bredd | 850 mm |
| Höjd | 850 mm |
| Längd | 620 mm |
| Inloppskanal rund | 500 mm |
| Utloppskanal, gejdanslutning | 750x520 mm |
| Vikt | 95 kg |

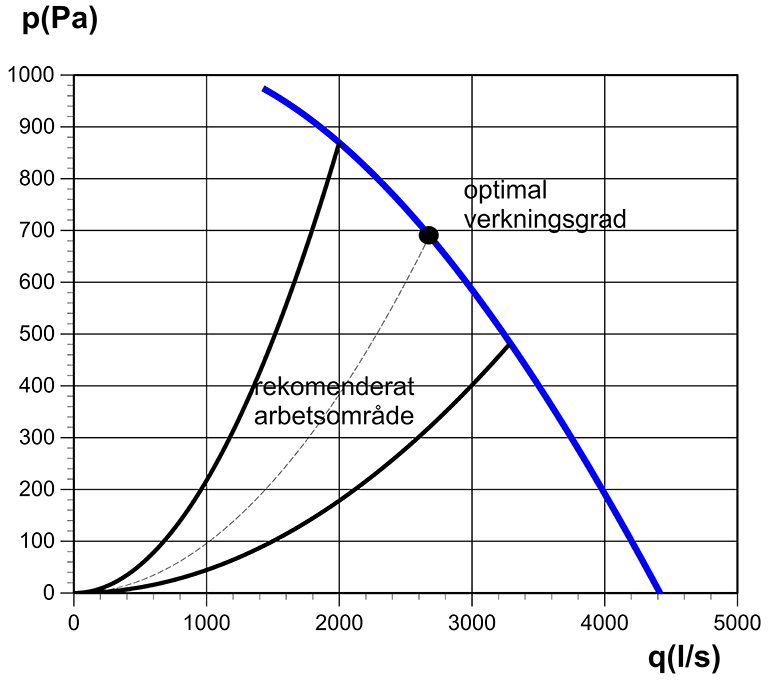

Diagram
Ritning

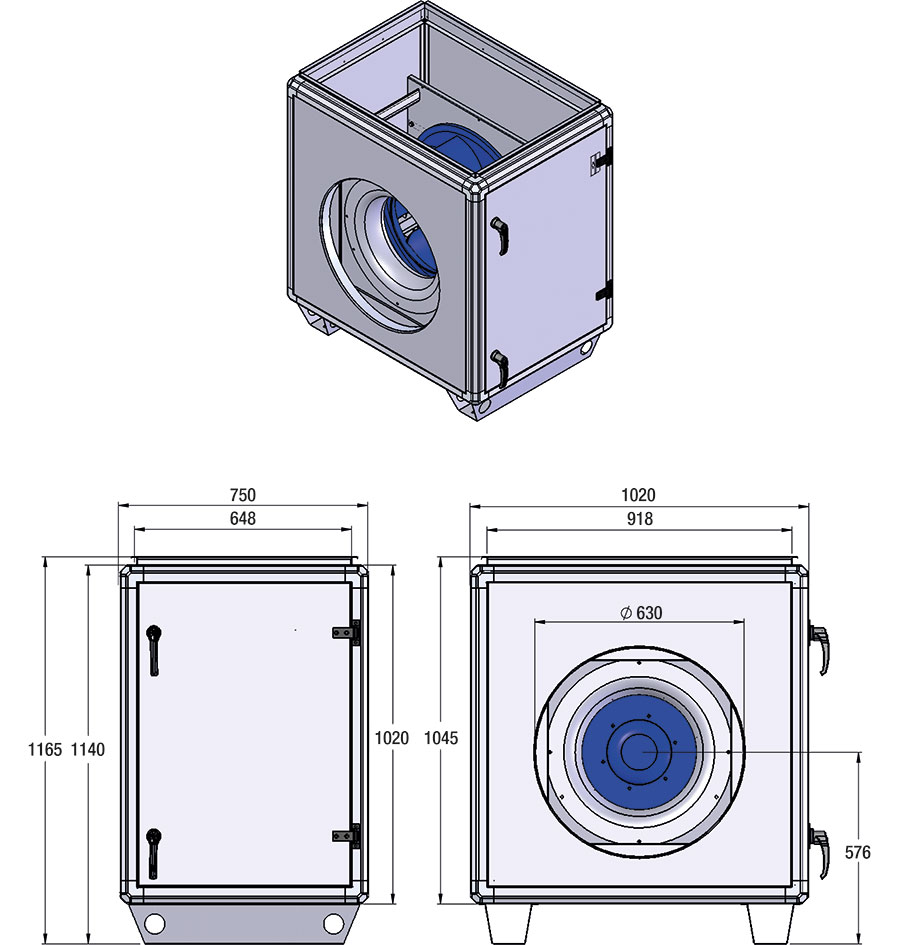

KANAL med dörren på gavel

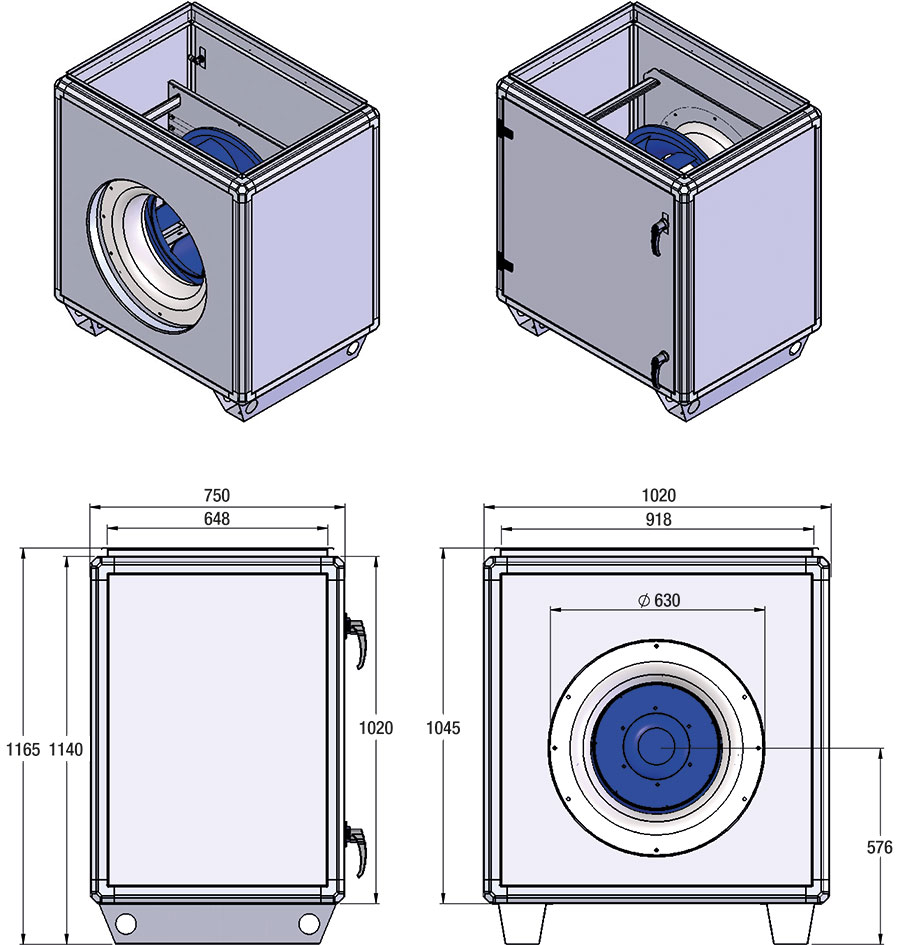

KANAL med dörren baktill
Kopplingsschema
Dokumentation
För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.
