Produktbeskrivning
Kanal 560-1705EC

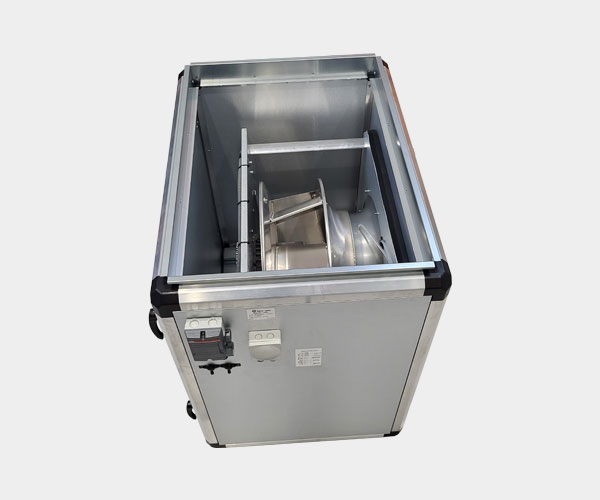

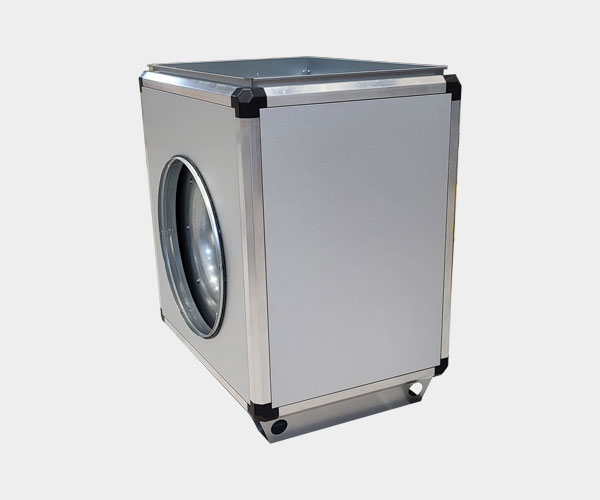

KANAL är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL finns i två huvudutförande, med dörr på gavel och med dörr baktill. Utloppet går att flytta, se beskrivning i PDF-fil under fliken ritning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.Specifikation
| Specifikation | |
| Spänning | 3~380-480 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 6,9 A |
| Effekt | 4,5 kW |
| Varvtal | 1705 rpm |
| K-faktor inloppskona | 101,5 l/s |
| Temperaturområde | -25-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Aluminium |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Horisontell axel |
| Bredd | 1020 mm |
| Höjd | 1020 mm |
| Längd | 750 mm |
| Inloppskanal rund | 630 mm |
| Utloppskanal, gejdanslutning | 920x650 mm |
| Vikt | 96 kg |

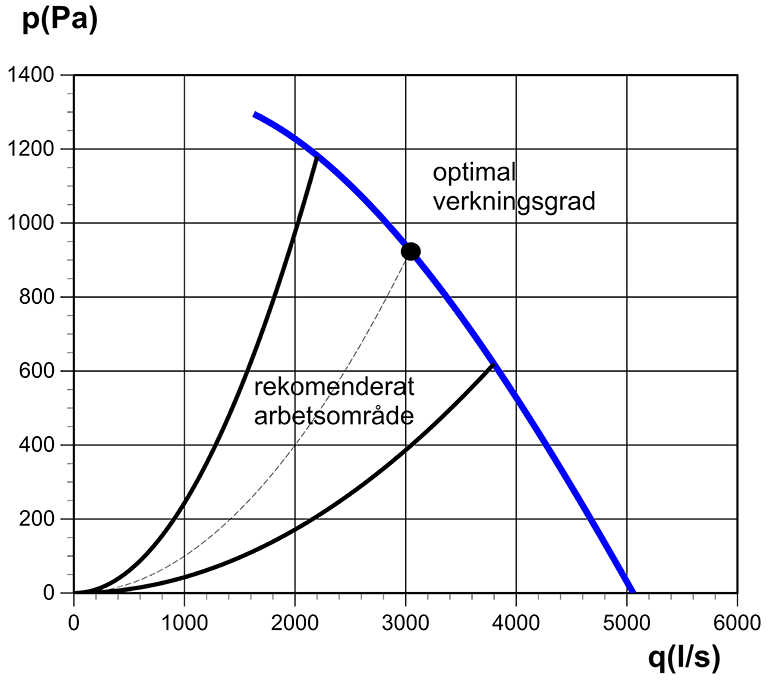

Diagram
Ritning
KANAL med dörren på gavel
KANAL med dörren baktill

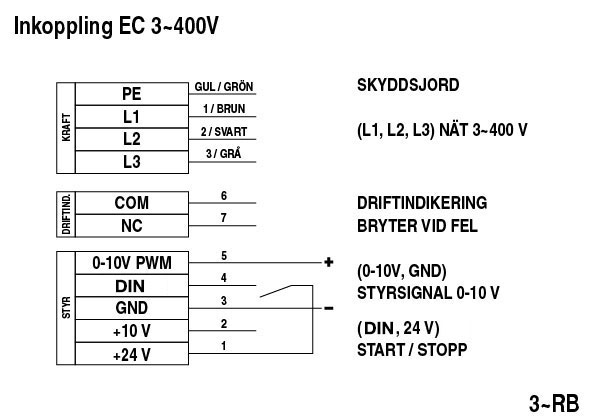

Kopplingsschema
