Produktbeskrivning

Kanal 450-1550EC

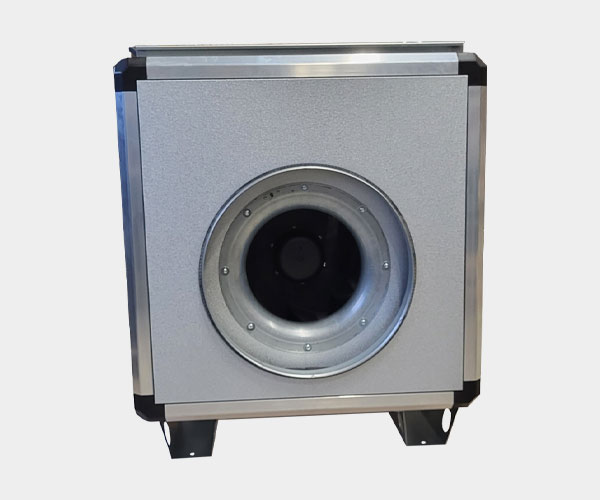

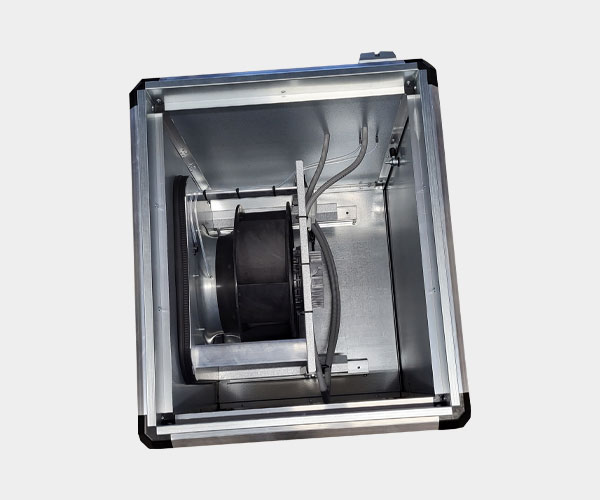

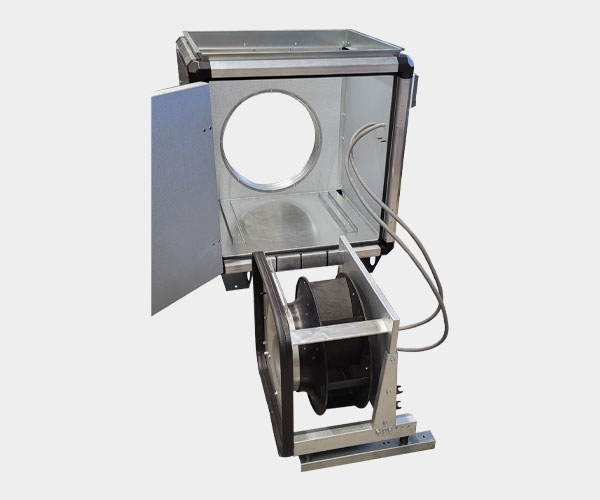

KANAL är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL finns i två huvudutförande, med dörr på gavel och med dörr baktill. Utloppet går att flytta, se beskrivning i PDF-fil under fliken ritning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 5,1 A
Effekt 1,15 kW
Varvtal 1550 rpm
K-faktor inloppskona 54,4 l/s
Temperaturområde -20-+40°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Horisontell axel
Bredd 850 mm
Höjd 850 mm
Längd 620 mm
Inloppskanal rund 500 mm
Utloppskanal, gejdanslutning 750x520 mm
Vikt 56 kg

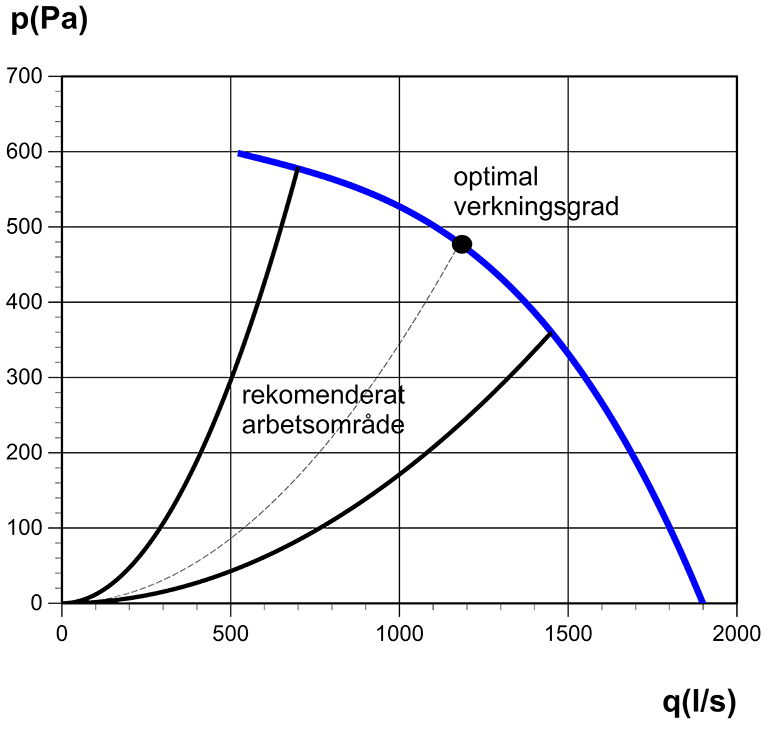

Diagram

Kanal 450-1550EC

Ritning

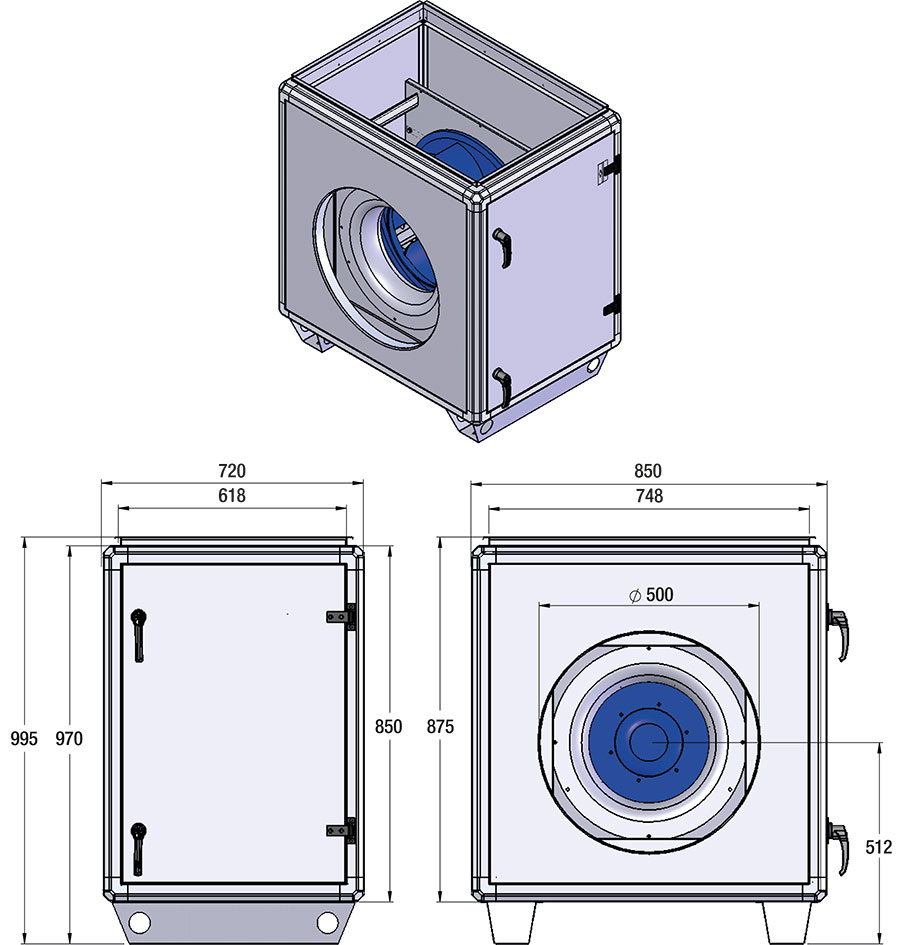

KANAL med dörren på gavel

Ritning Kanal 450-1550EC

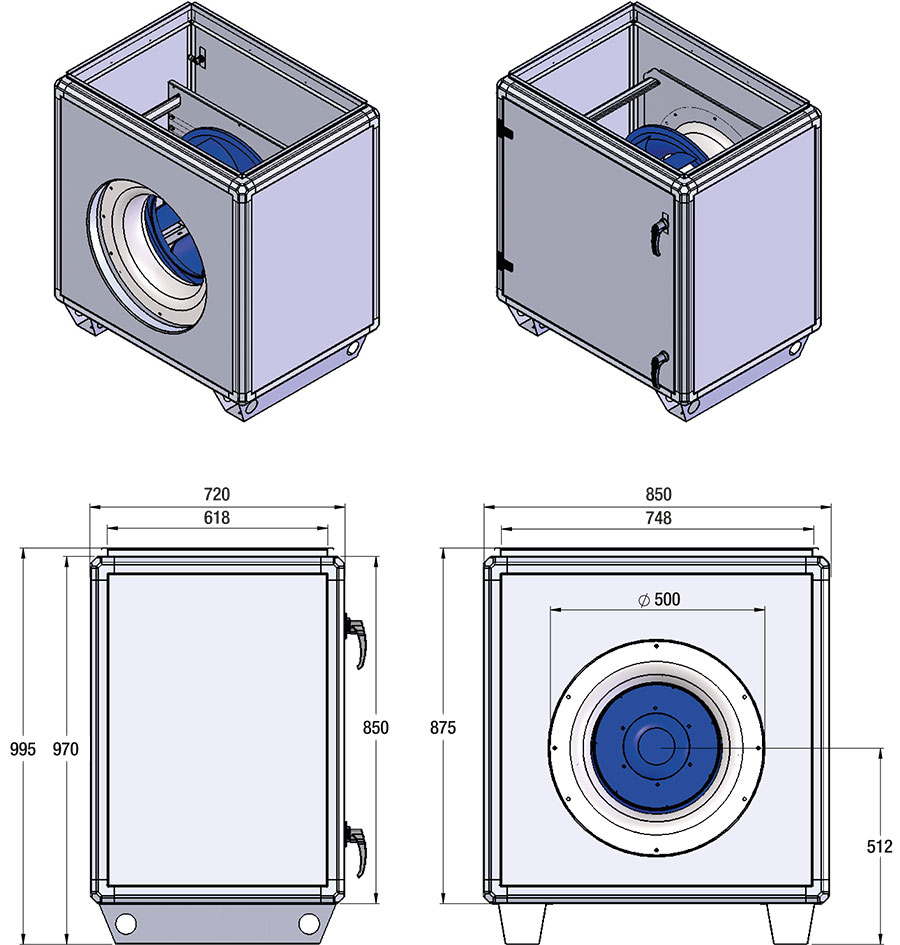

KANAL med dörren baktill

Ritning Kanal 450-1550EC dukstos

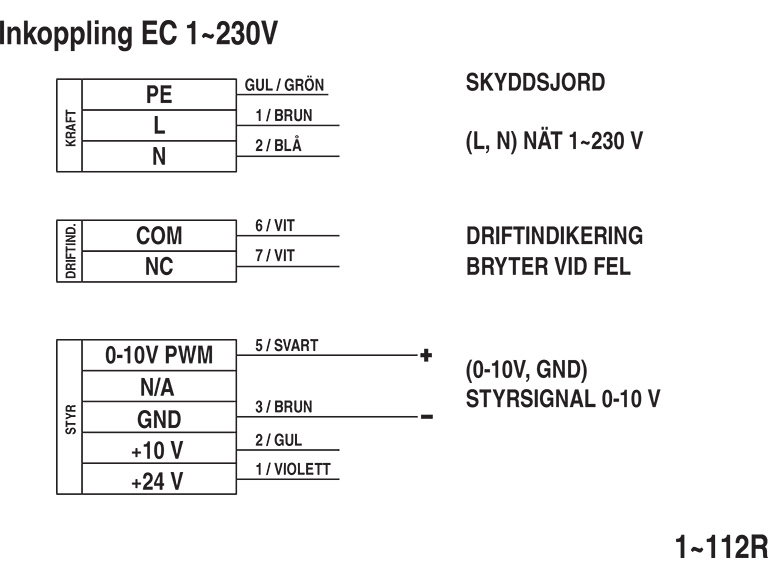

Kopplingsschema

Kopplingsschema
