Produktbeskrivning

Kanal 280-2040EC

KANAL är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL finns i två huvudutförande, med dörr på gavel och med dörr baktill. Utloppet går att flytta, se beskrivning i PDF-fil under fliken ritning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.

Specifikation

Specifikation
Spänning 1~200-277 VAC
Frekvens 50/60 Hz
Märkström 1,45-1,05 A
Effekt 0,29 kW
Varvtal 2040 rpm
K-faktor inloppskona 21,9 l/s
Temperaturområde -20-+60°C
Motor EC-motor med inbyggt motorskydd
Kapslingsklass IP54
Material - fläkthjul Komposit
Material - hölje Aluzinkbehandlad stålplåt
Monteringsläge Vertikal eller horisontell axel
Bredd 580 mm
Höjd 725 mm
Längd 460 mm
Inloppskanal rund 250 mm
Utloppskanal, gejdanslutning 480 x 360 mm
Vikt 23kg

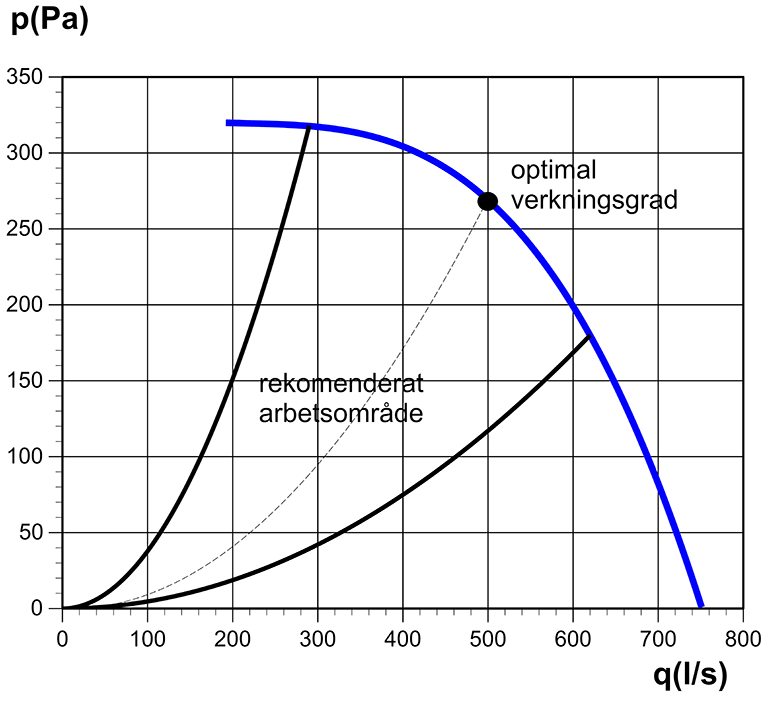

Diagram

Kanal 280-2040EC

Ritning

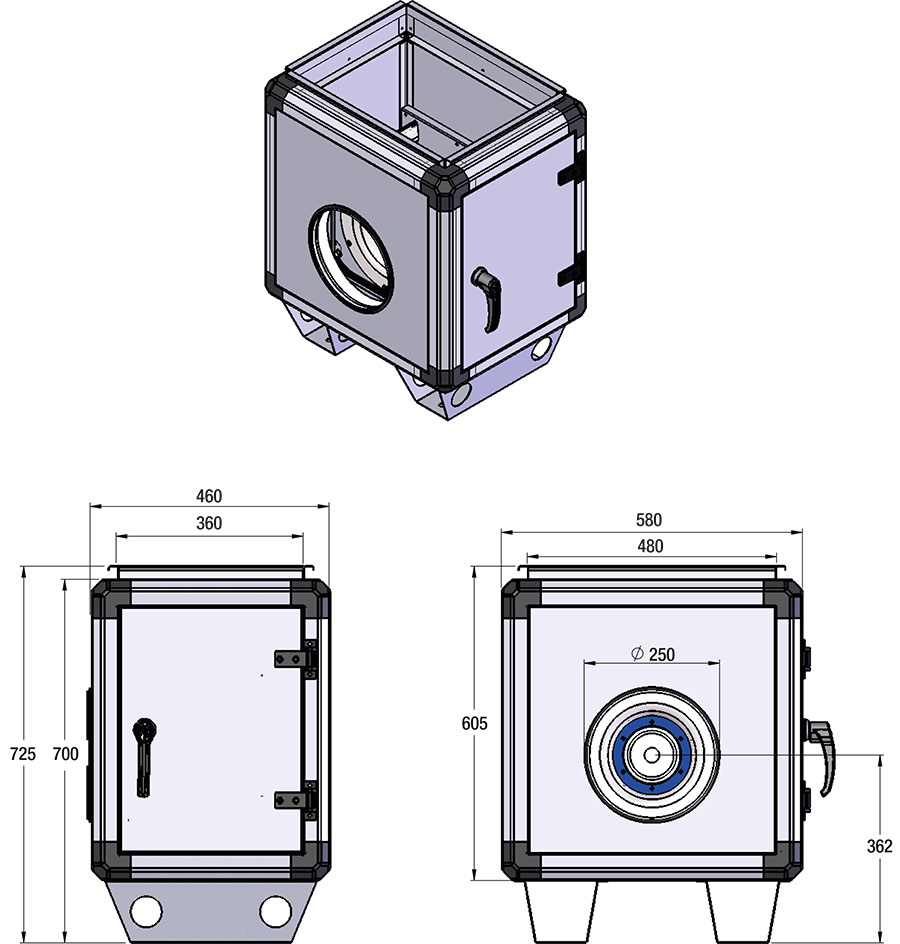

KANAL med dörren på gavel

Ritning Kanal 280-2040EC

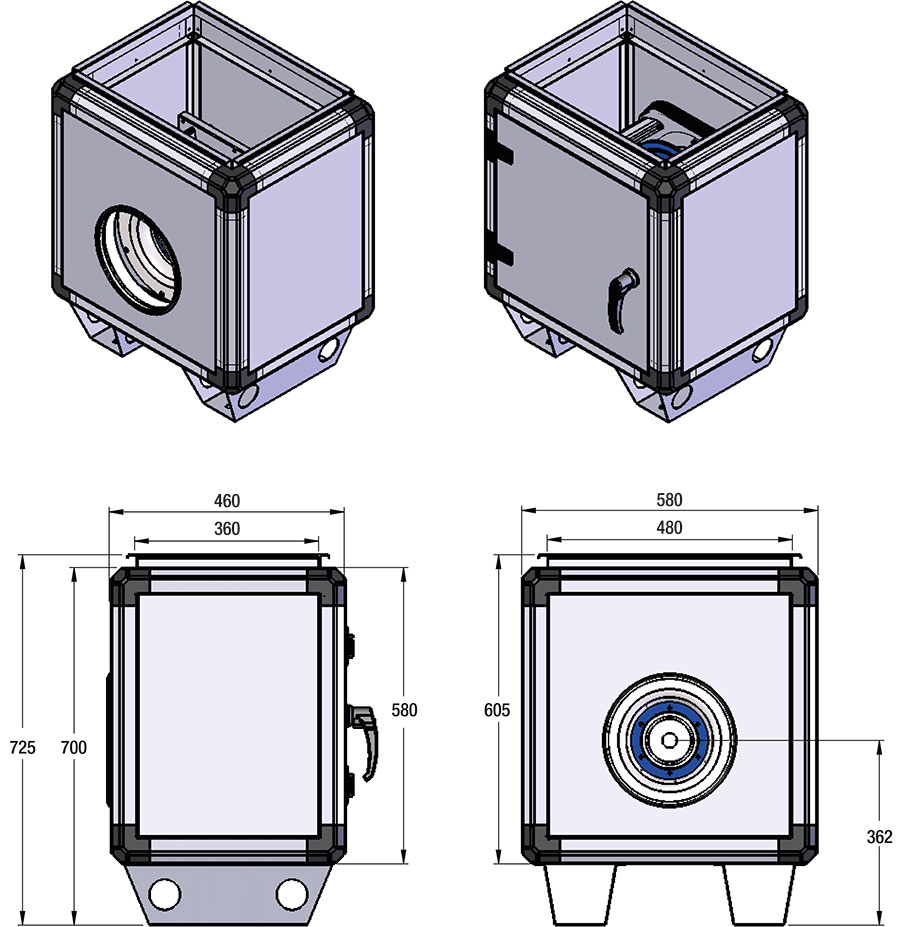

KANAL med dörren baktill

Ritning Kanal 280-2040EC dukstos

Kopplingsschema

Kopplingsschema
