Produktbeskrivning
Kanal 355-2970EC
KANAL är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL finns i två huvudutförande, med dörr på gavel och med dörr baktill. Utloppet går att flytta, se beskrivning i PDF-fil under fliken ritning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.Specifikation
Specifikation | |
Spänning | 3~380-480 VAC |
Frekvens | 50/60 Hz |
Märkström | 4,0-3,2 A |
Effekt | 2,5 kW |
Varvtal | 2970 rpm |
K-faktor inloppskona | 33,6 l/s |
Temperaturområde | -20-+50°C |
Motor | EC-motor med inbyggt motorskydd |
Kapslingsklass | IP54 |
Material - fläkthjul | Komposit |
Material - hölje | Aluzinkbehandlad stålplåt |
Monteringsläge | Horisontell axel |
Bredd | 700 mm |
Höjd | 700 mm |
Längd | 520 mm |
Inloppskanal rund | 400 mm |
Utloppskanal, gejdanslutning | 600x420 mm |
Vikt | 36 kg |

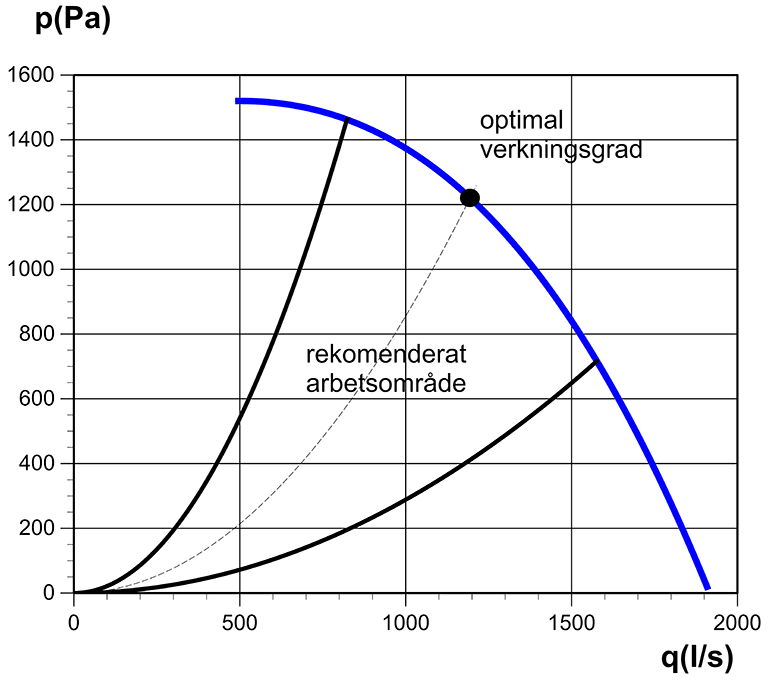

Diagram
![Kanal 355-2970EC](Diagram-KANAL355-2970EC.gif)
Ritning
KANAL med dörren på gavel
![Ritning Kanal 355-2970EC](ritning-kanal355.jpg)
KANAL med dörren baktill
![Ritning Kanal 355-2970EC dukstos](ritning-kanal355_version2.jpg)

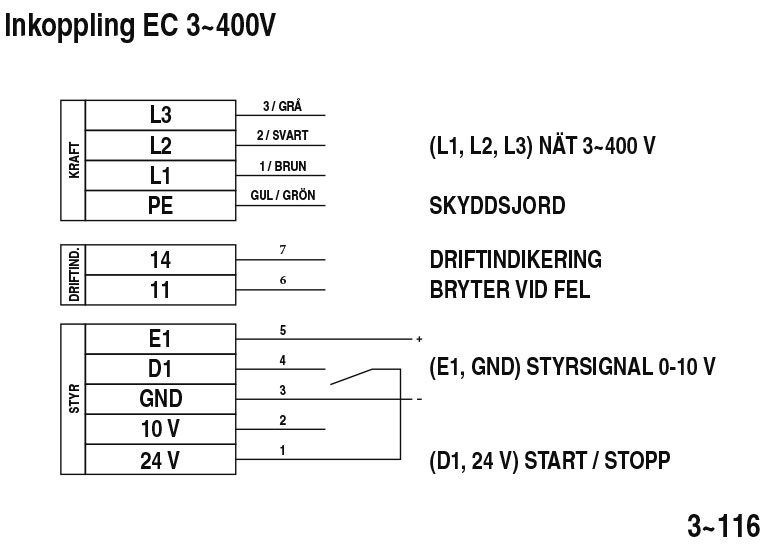

Kopplingsschema
![Kopplingsschema](Kopplingsscheman_3~116-152.jpg)
