Produktbeskrivning
Kanal 400-1730EC

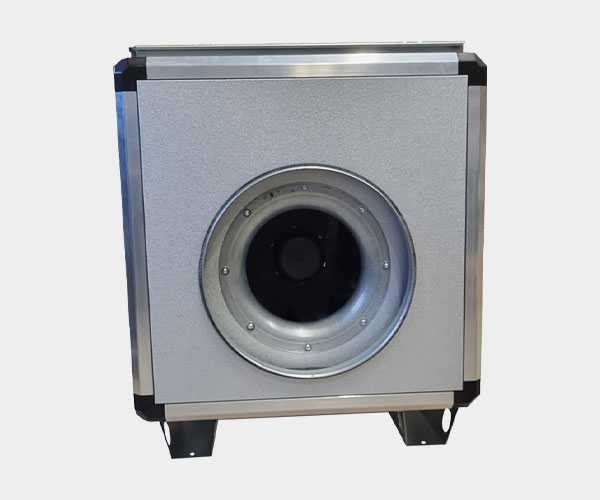

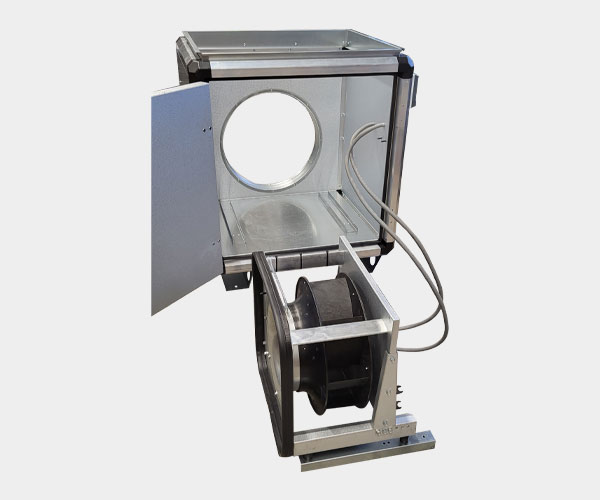

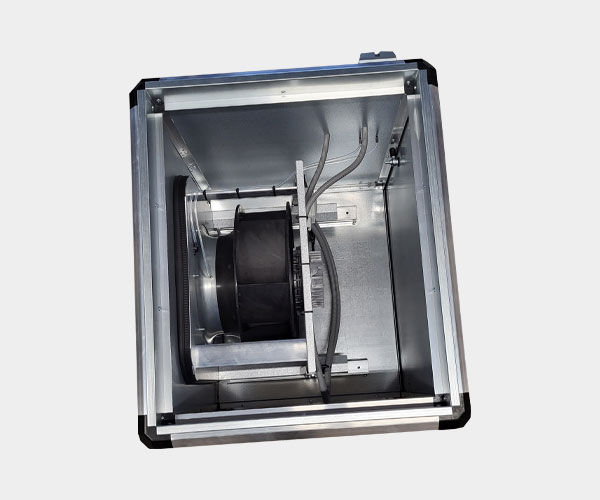

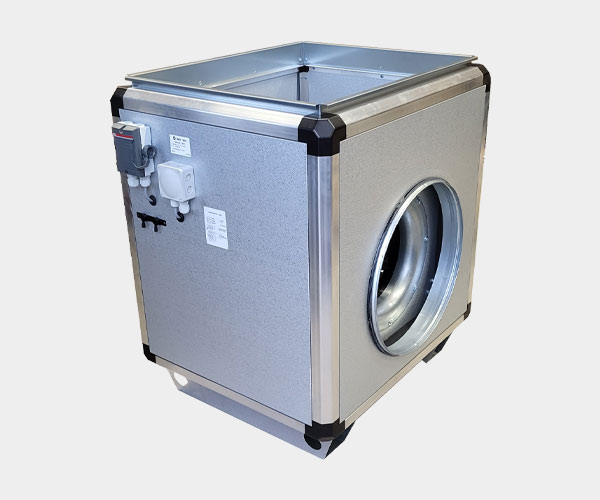

KANAL är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL finns i två huvudutförande, med dörr på gavel och med dörr baktill. Utloppet går att flytta, se beskrivning i PDF-fil under fliken ritning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.Specifikation
| Specifikation | |
| Spänning | 1~200-277 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 5,1 A |
| Effekt | 1,15kW |
| Varvtal | 1730 rpm |
| K-faktor inloppskona | 48,8 l/s |
| Temperaturområde | -20-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Aluminium |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Horisontell axel |
| Bredd | 700 mm |
| Höjd | 700 mm |
| Längd | 590 mm |
| Inloppskanal rund | 400 mm |
| Utloppskanal, gejdanslutning | 600x490 mm |
| Vikt | 38 kg |

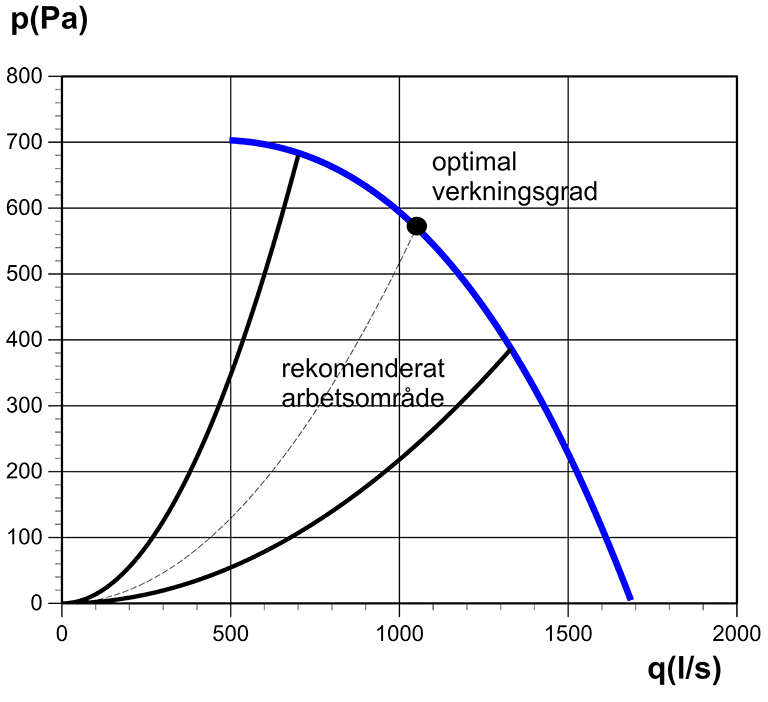

Diagram
Ritning

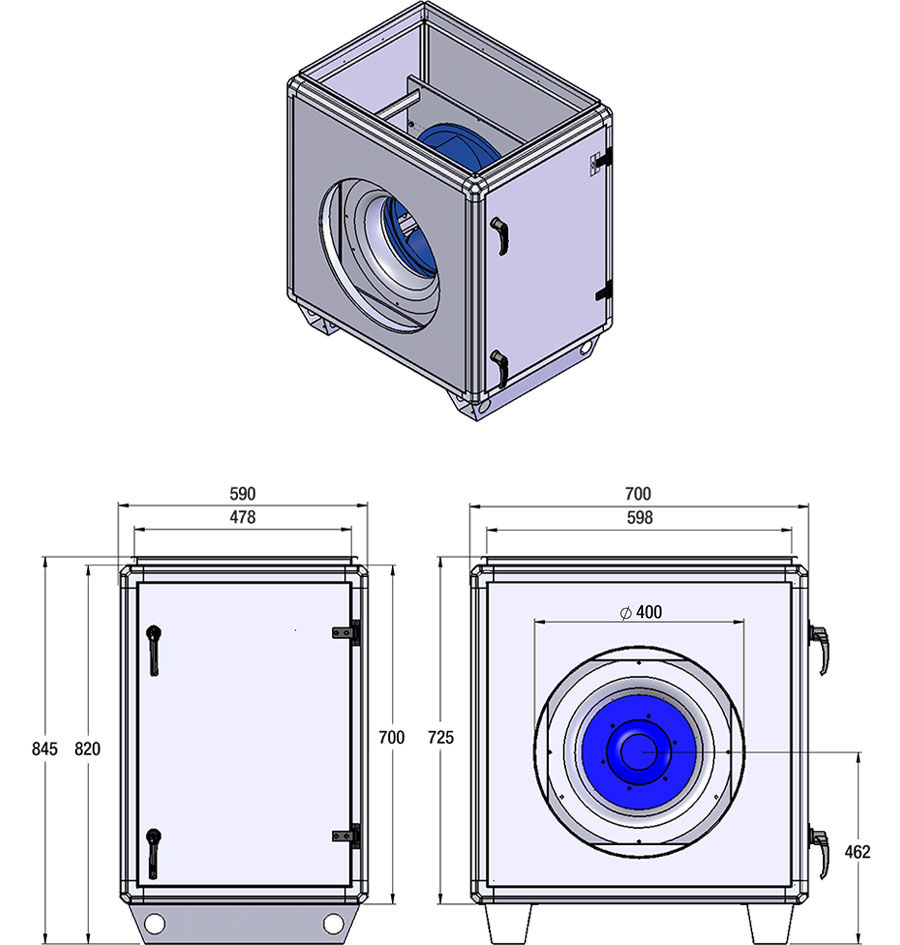

KANAL med dörren på gavel

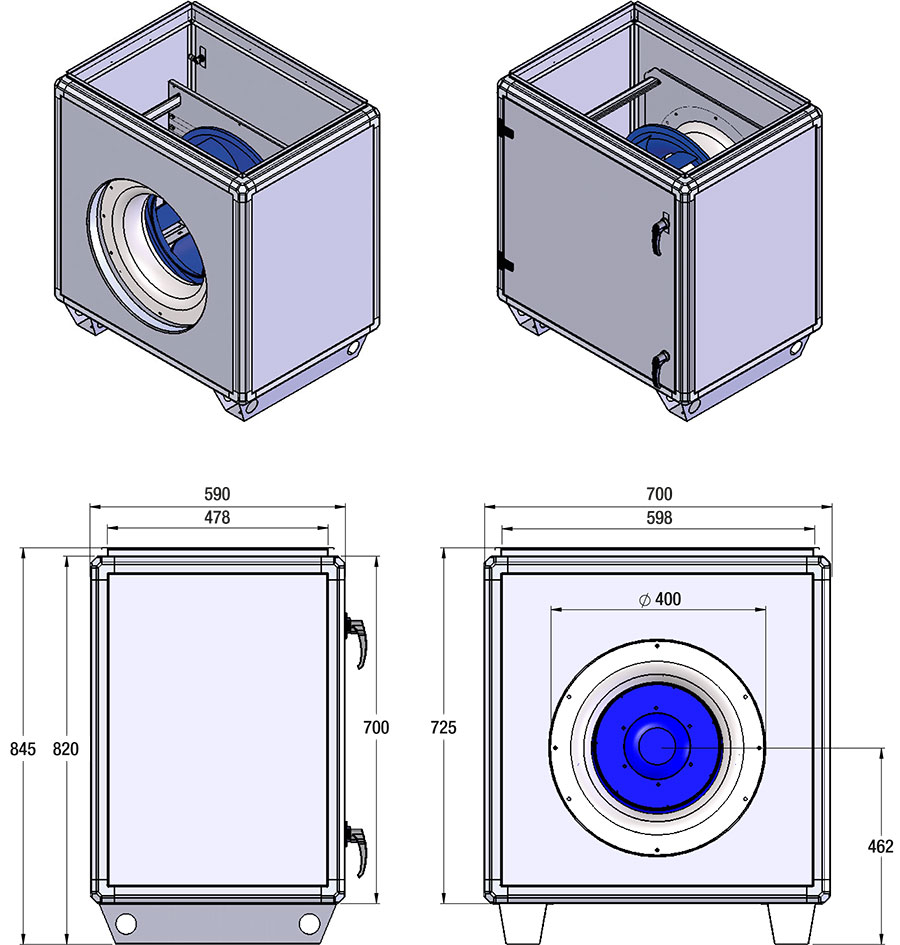

KANAL med dörren baktill

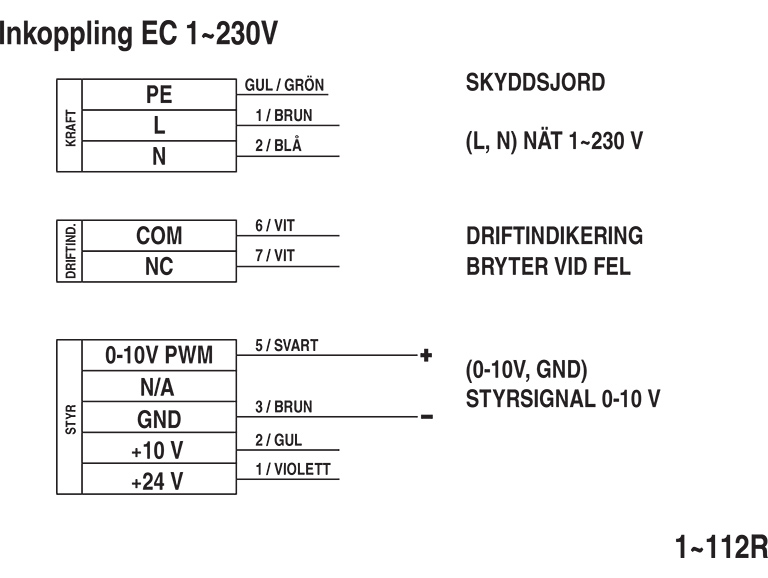

Kopplingsschema
Dokumentation
För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.
