Produktbeskrivning

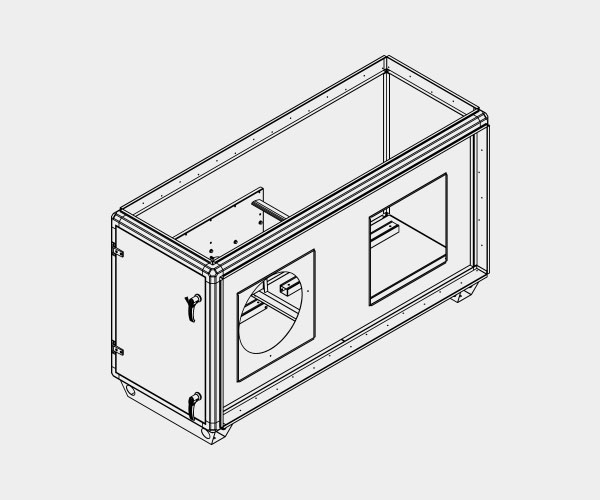

Kanal 560DUO-1550EC
KANAL-DUO är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL-DUO finns har dörren på gaveln. Utloppet ät uppåt men fläkten går också att få med rak genomströmning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.Specifikation
| Specifikation | |
| Spänning | 3~380-480 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 2 x 5,4-4,2 A |
| Effekt | 2 x 3,5 kW |
| Varvtal | 1550 rpm |
| K-faktor inloppskona | 171,2 l/s |
| Temperaturområde | -20-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Komposit |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Horisontell axel |
| Bredd | 2000 mm |
| Höjd | 1020 mm |
| Längd | 750 mm |
| Inloppskanal rund | 630 mm |
| Utloppskanal, gejdanslutning | 1900x650 mm |
| Vikt | 200 kg |

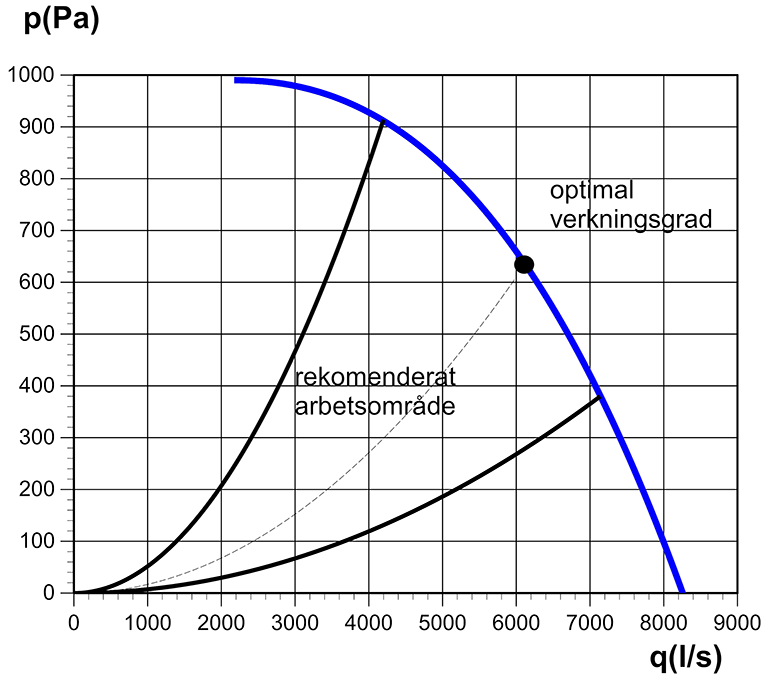

Diagram

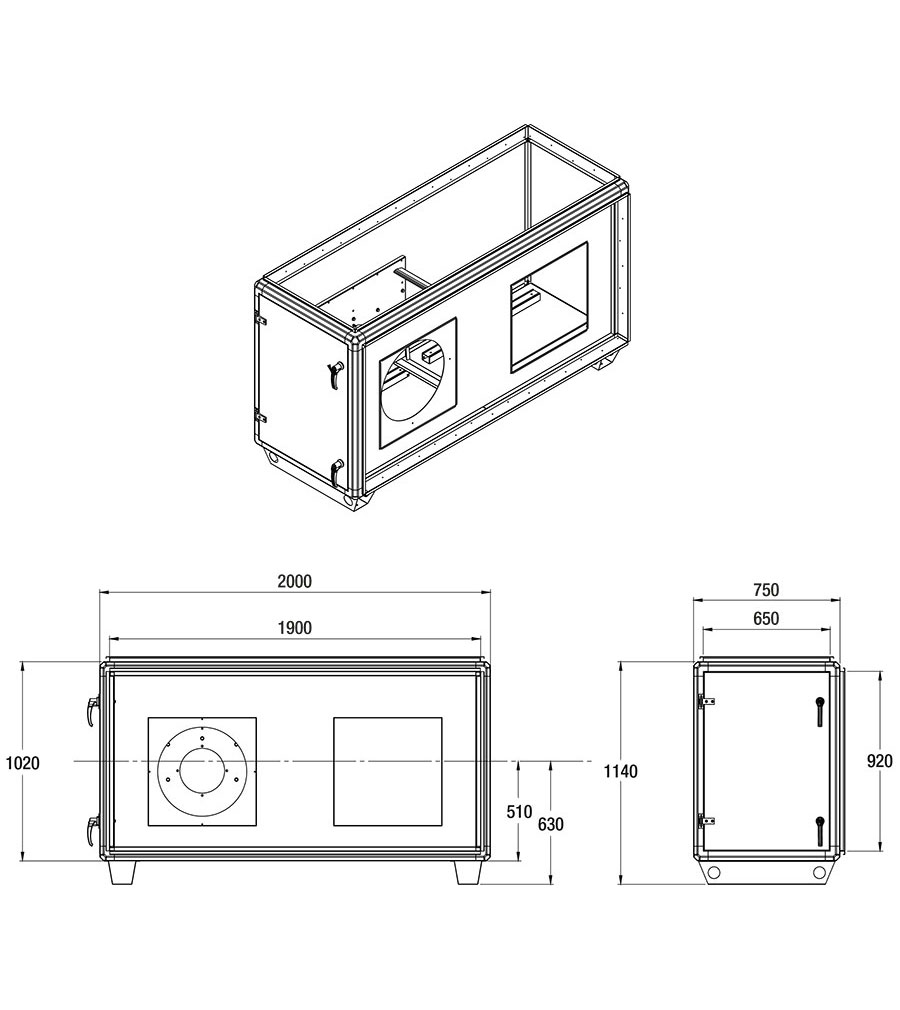

Ritning

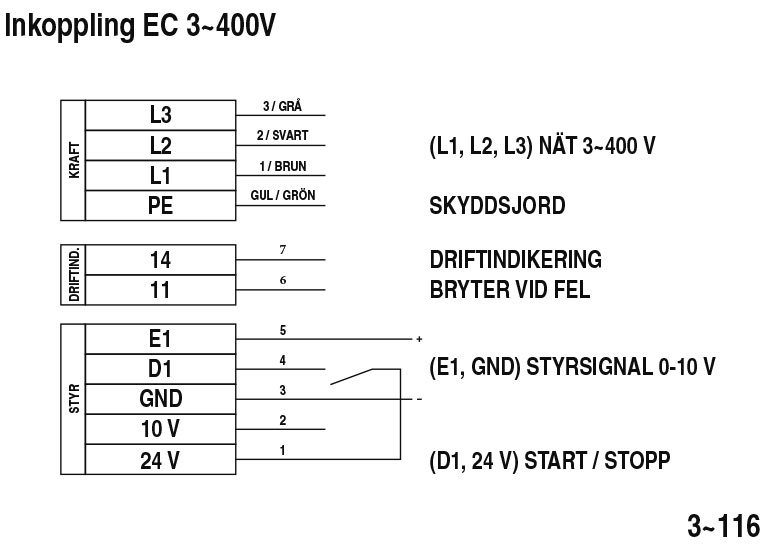

Kopplingsschema
