Produktbeskrivning
Kanal Z-125

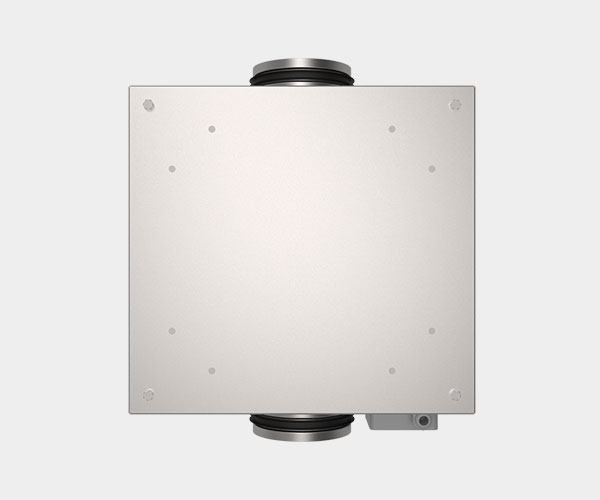

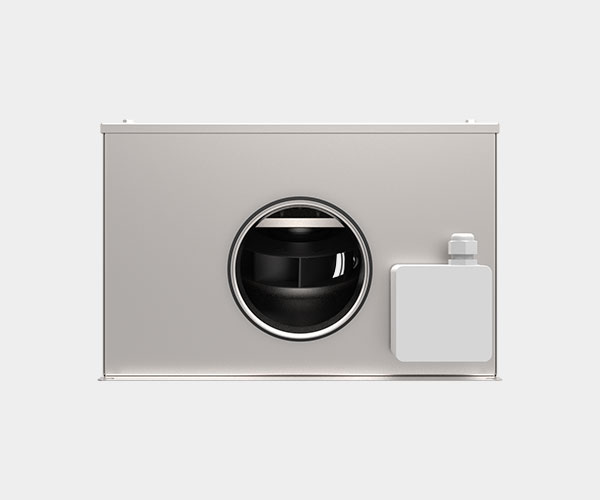

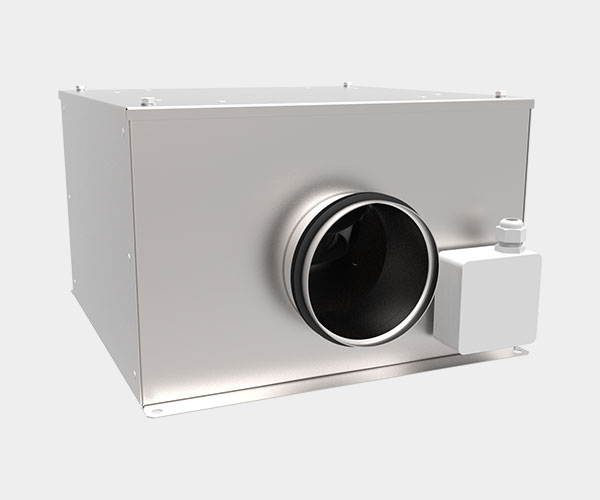

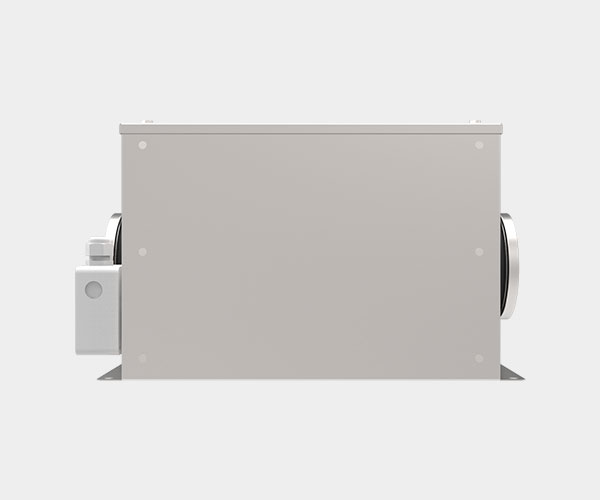

KANAL Z-125 är en isolerad kanalfläkt med cirkulär anslutning. Platt hölje av galvaniserad stålplåt som ljudabsorberande konstruktion. De inlagda 40 mm tjocka stenullsplattorna har en ljuddämpande effekt. Locket kan enkelt skruvas av för att komma åt för rengöring och underhåll. Motorn är löstagbar tillsammans med fläkthjulet och spiralkåpan. In- och utloppssida med kanalanslutning för vanliga runda kanaler. Monteras antingen med horisontell eller vertikal motoraxel. Fläkthjulet är tillverkat av svart, UV-stabiliserad och glasfiberförstärkt polypropen (PP) med 7 bakåtböjda, profilerade skovlar.Specifikation
Specifikation | |
Spänning | 1~200-240 VAC |
Frekvens | 50/60 Hz |
Märkström | 0,75 A |
Effekt | 0,087 kW |
Varvtal | 3600 rpm |
Temperaturområde | -20-+60°C |
Motor | EC-motor med inbyggt motorskydd |
Kapslingsklass | IP54 |
Material - fläkthjul | Komposit |
Material - hölje | Galvaniserad stålplåt |
Monteringsläge | Horisontell axel |
Bredd | 380 mm |
Höjd | 244 mm |
Längd | 460 mm |
Inloppskanal rund | 125 mm |
Utloppskanal, gejdanslutning | 125 mm |
Vikt | 18 kg |

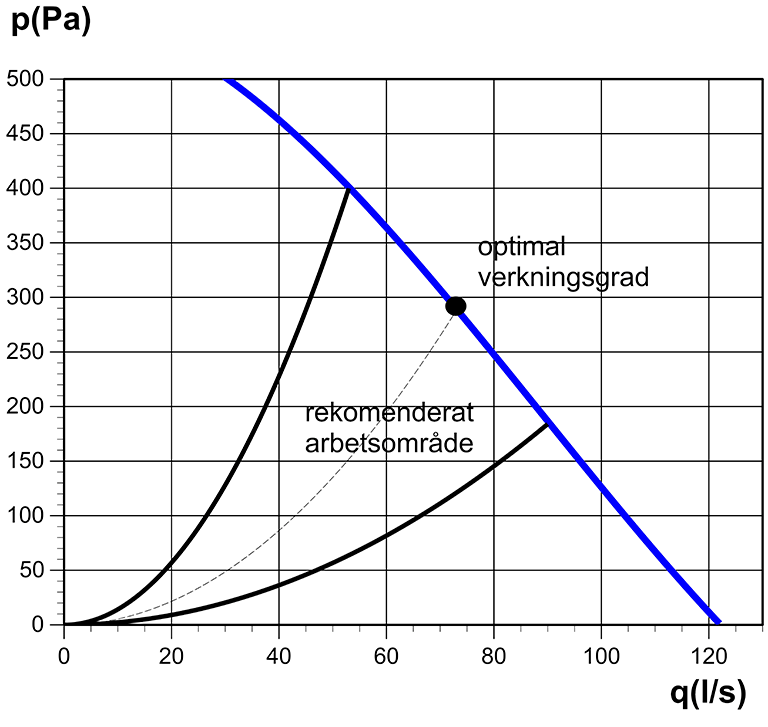

Diagram

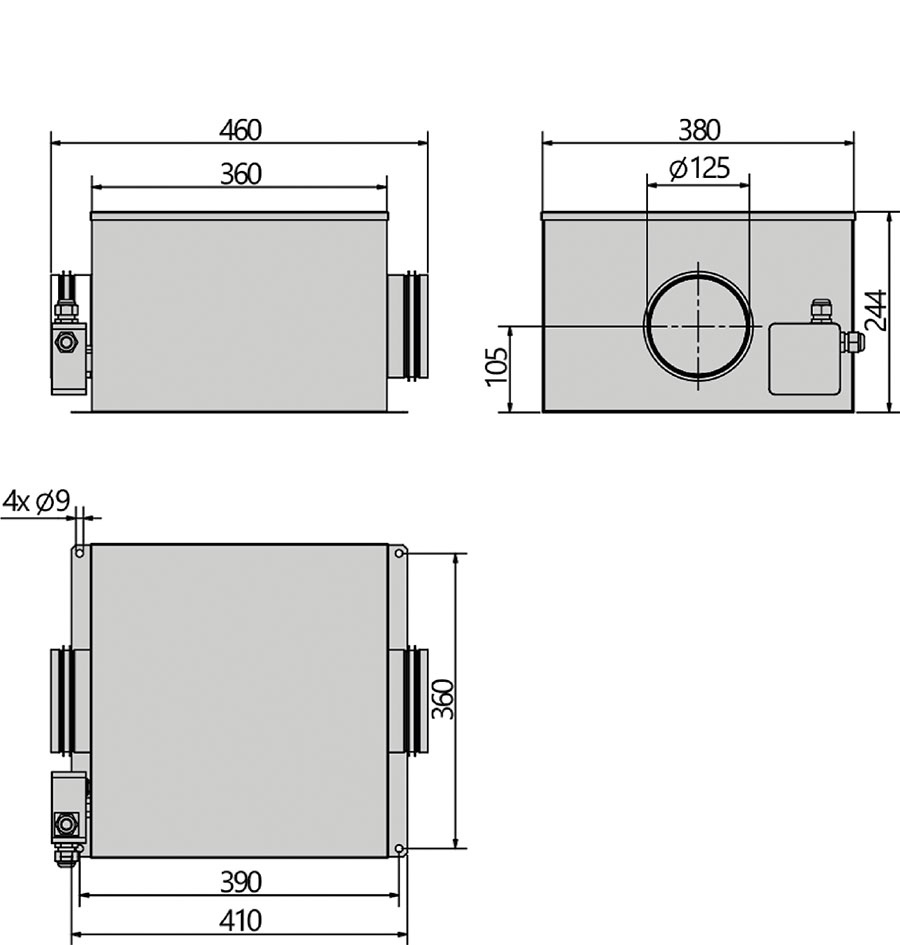

Ritning

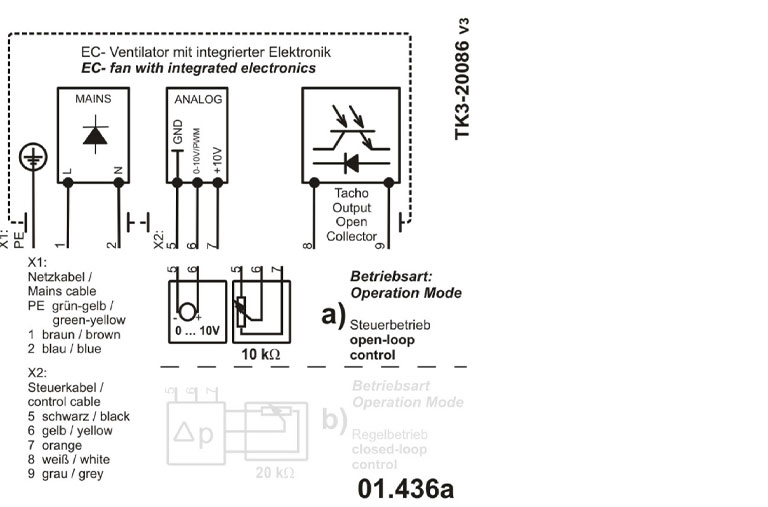

Kopplingsschema

Dokumentation
