Produktbeskrivning
Kanal 450-2690EC
KANAL är en fläkt avsedd för kanalanslutning av ut- och/eller inlopp. Fläkten är isolerad med 50 mm mineralull och hela insidan är plåtinklädd. Genom att stativet med vibrationsdämpare är monterat inne i lådan behövs inga dukstosar och dämpare på utsidan. KANAL finns i två huvudutförande, med dörr på gavel och med dörr baktill. Utloppet går att flytta, se beskrivning i PDF-fil under fliken ritning. Underslagen kan monteras bort om intransportvägen eller utrymmet där fläkten skall monteras är trångt.Specifikation
| Specifikation | |
| Spänning | 3~380-480 VAC |
| Frekvens | 50/60 Hz |
| Märkström | 7,03 A |
| Effekt | 4,52 kW |
| Varvtal | 2690 rpm |
| K-faktor inloppskona | 52,3 l/s |
| Temperaturområde | -20-+40°C |
| Motor | EC-motor med inbyggt motorskydd |
| Kapslingsklass | IP54 |
| Material - fläkthjul | Komposit |
| Material - hölje | Aluzinkbehandlad stålplåt |
| Monteringsläge | Horisontell axel |
| Bredd | 850 mm |
| Höjd | 850 mm |
| Längd | 620 mm |
| Inloppskanal rund | 500 mm |
| Utloppskanal, gejdanslutning | 750x520 mm |
| Vikt | 62 kg |

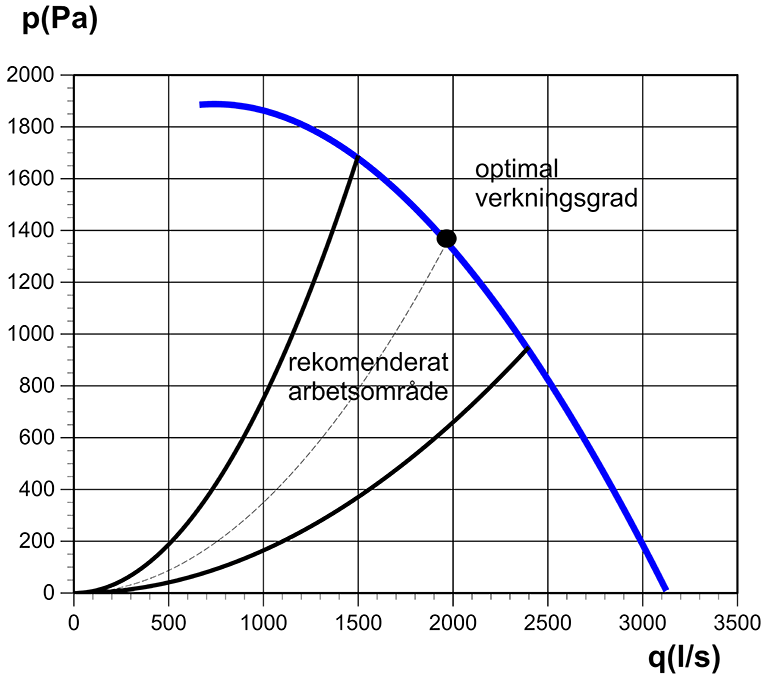

Diagram
Ritning

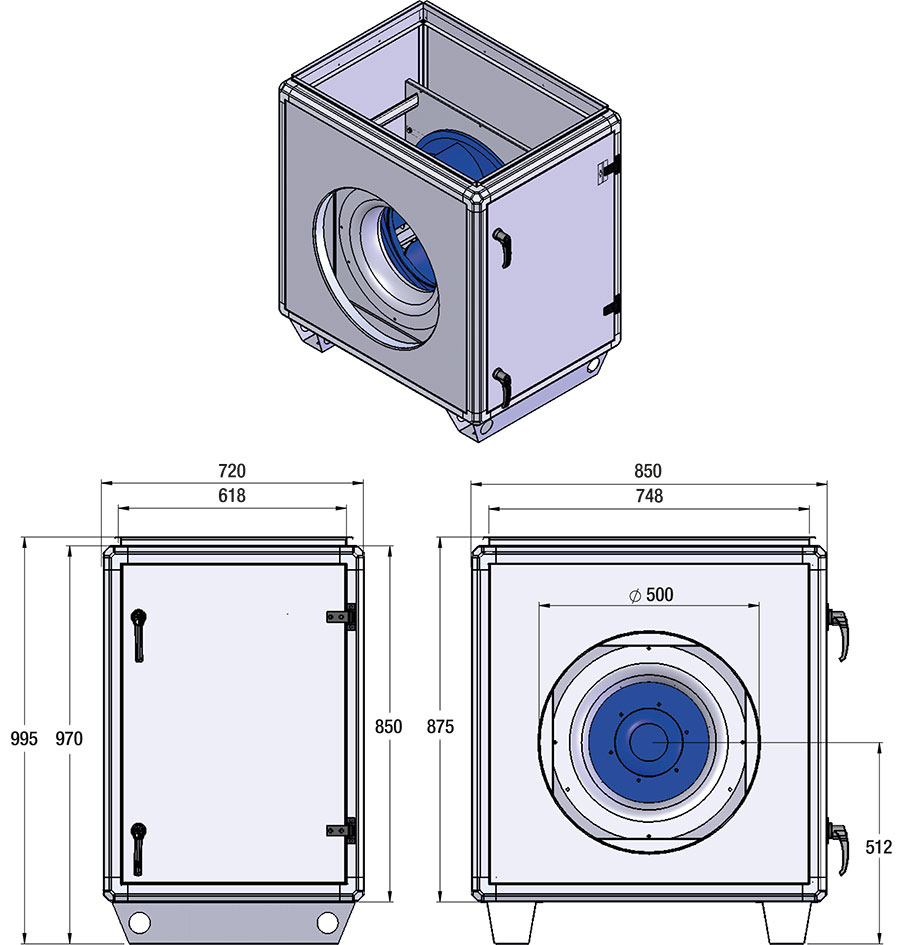

KANAL med dörren på gavel

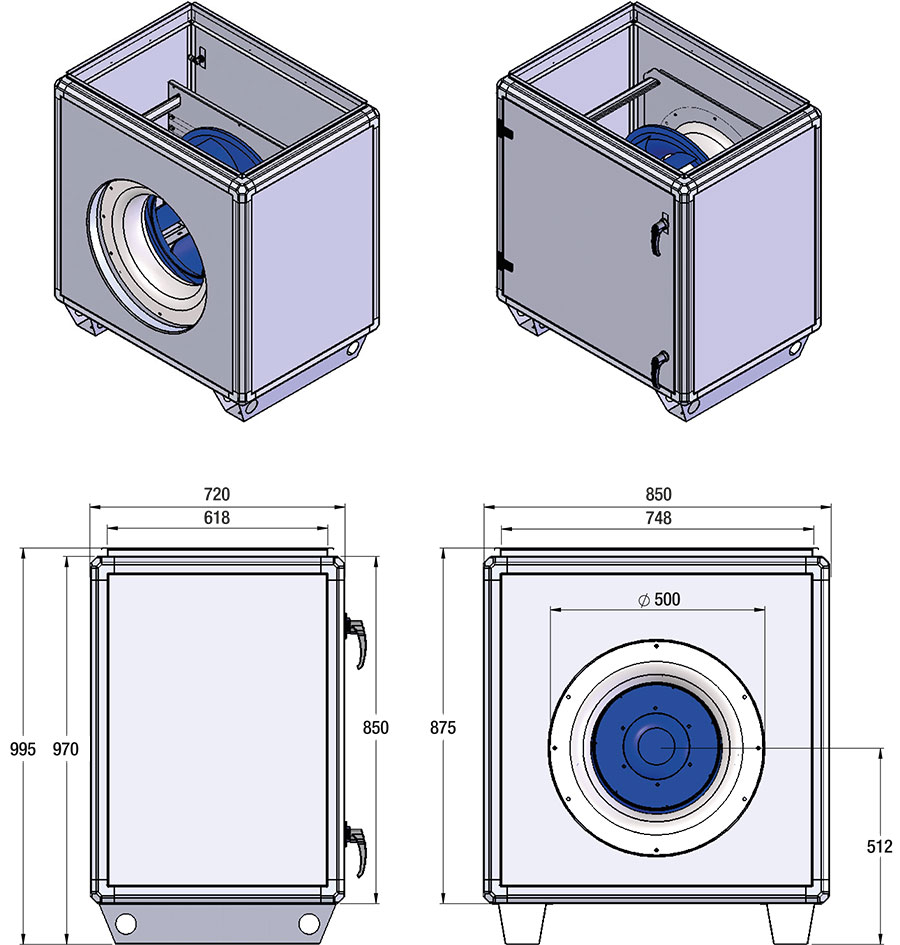

KANAL med dörren baktill

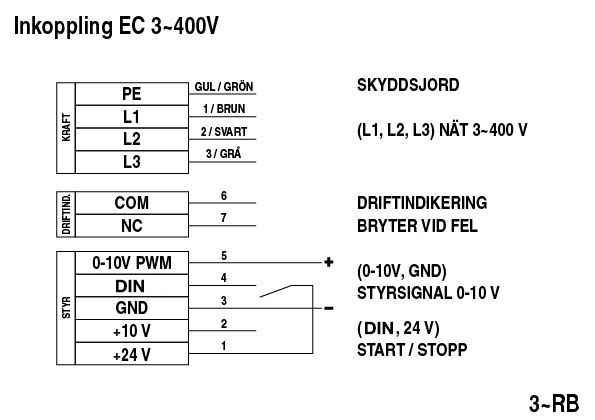

Kopplingsschema
